1ch AHD CVI de Videogegevens Rs232 van TVI aan Vezel Optische Convertor voor PTZ-Camerazwarte
Inleiding
Zeer belangrijke Eigenschappen
Beschikbaar als standalone eenheid en in 19 duim 3U-rek
Specificatie
| Optisch | |
| Golflengte | 1310nm/1550nm |
| Outputmacht | -8~3dBm |
| Optische vezel | Enige wijze: 20Km/40km, multimode: 550m |
| Het ontvangen van gevoeligheid | -30dBm |
| Interface | FC norm, facultatieve ST/SC |
| Video | |
| Kanaalhoeveelheid | 1ch, van camera om centrum te controleren |
| De videoomvang van Input/Output | typische (peak-to-peak) 1Vpp, piek1.2vpp |
| Videoinputimpedantie | (Uit zijn evenwicht gebrachte) BNC 75Ω |
| Digitale Bemonstering | 64MHZ |
| Digitale Bandbreedte | 512MHZ |
| Differentiële Aanwinstenfase | 10%-90% APL DG<1> |
| Videobeetjebreedte | met 8 bits |
| S/N verhouding | >70dB |
| Interface | BNC |
| RS232 gegevens | |
| Kanaalhoeveelheid | 1ch, van controlekamer aan camera |
| Datasnelheid | 115Kbps |
| Elektro. Milieu. Mechanisch | |
| Werkend voltage | GELIJKSTROOM 5V1A |
| Werkende temperatuur | -20℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Gewicht | 0.30kg/piece (Netto Gewicht), 1,00 kg/pair (Brutogewicht) |
| Afmeting-standalone | 120mm ×105mm ×28mm |
Toepassing
Het opdracht geven van tot Informatie
| Artikelnummercode | |
| V | Video |
| A | Audio |
| K | Alarm (I/O, contactsluiting) |
| P | Telefoon |
| E | Ethernet |
| M, W | M-multi-wijze, w-Enige wijze |
| S, U | S-1310nm, u-1550nm |
| T, R | T - Zender, r-Ontvanger |
| FC, ST, SC, LC | Het type van vezelschakelaar |
| ↑, ↓, ↑↓ | voorwaarts ↑ - (van TX aan RX), ↓ - keer (van RX aan TX) om, ↑↓- tweerichtings |
| 1,2,3,… | Cijfers voor signaal-hoeveelheid van vereist kanaal |
| 05, 20, 40… | Cijfers naast vezel schakelaar-werkende afstand |
Onder vermeld zijn het vaakst bevolen punten. Tevreden om ons voor andere configuraties te contacteren
| OM615-1V ↑1D↓WT/R-FC20 | 1ch videotx, de gegevens Rx, singlemode, enige vezel, 20Km, FC-haven van 1ch RS232 |
| OM615-1V ↑1D↓MT/R-FC5 | 1ch videotx, de gegevens Rx, multi-mode, enige vezel, 0.5Km, FC-haven van 1ch RS232 |

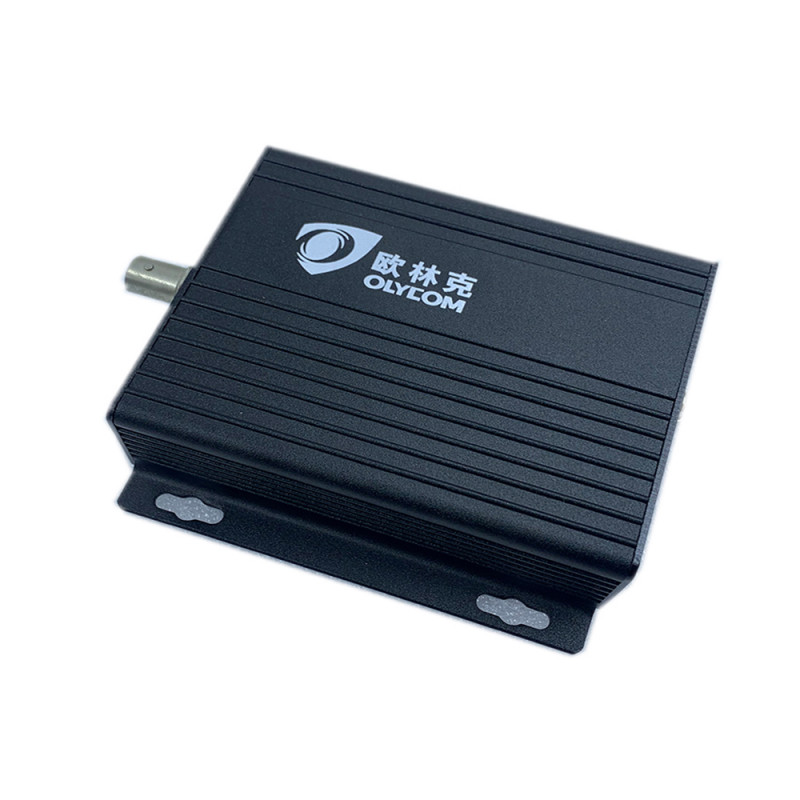

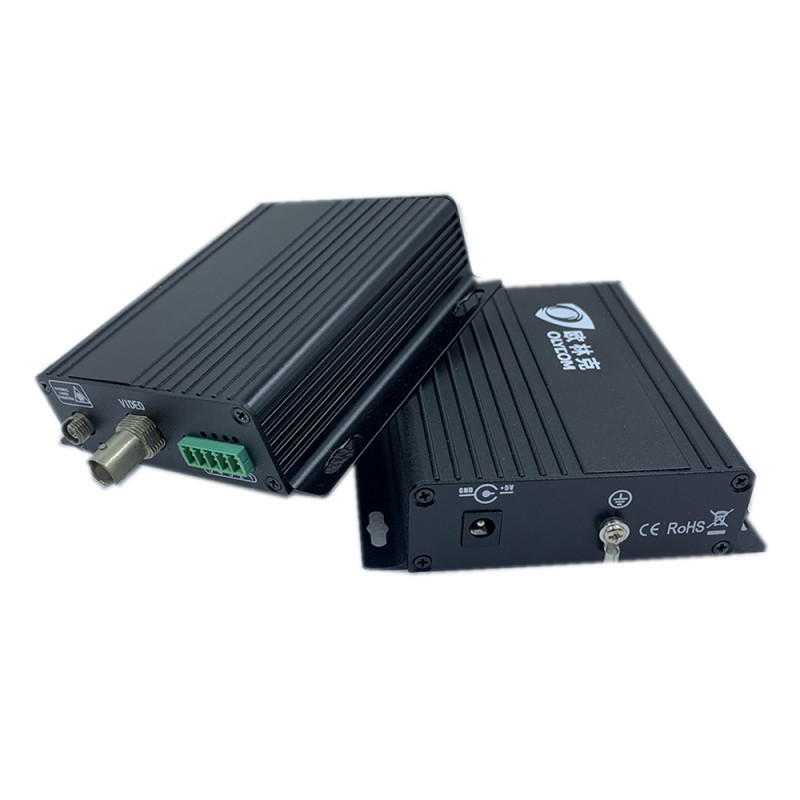

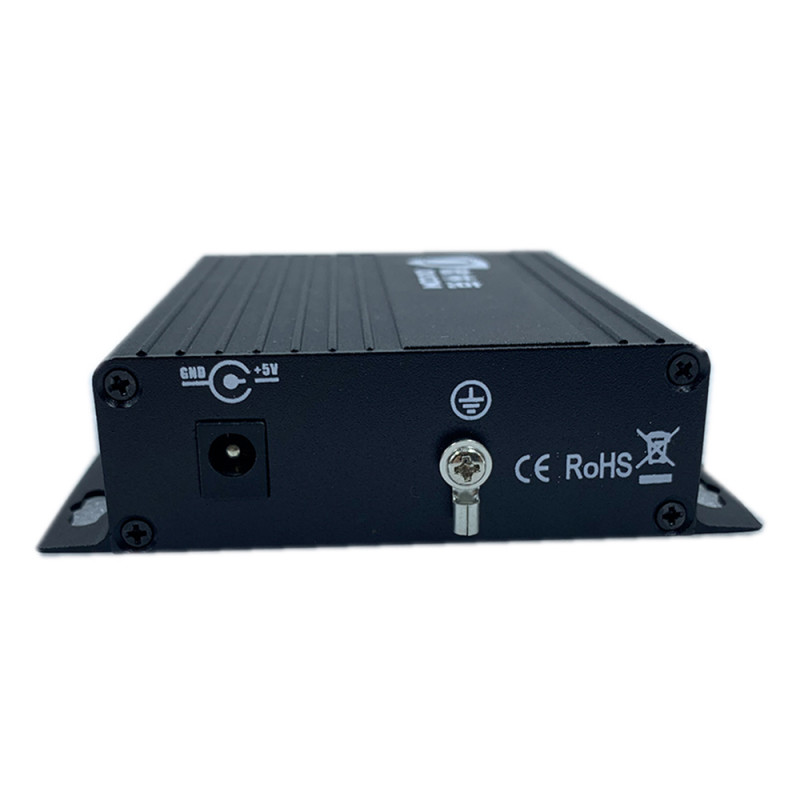

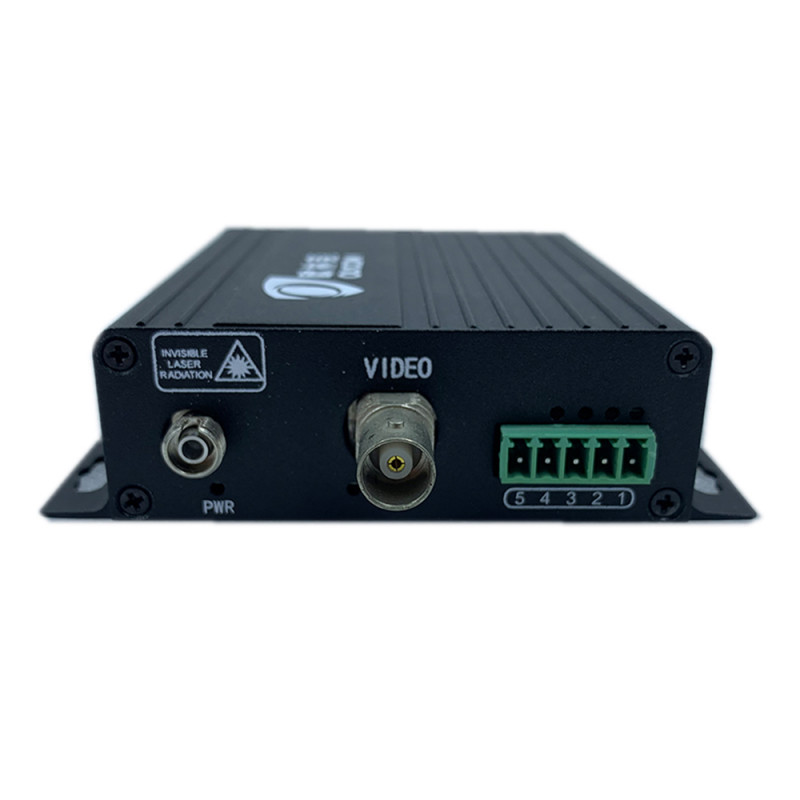

Productbeelden
