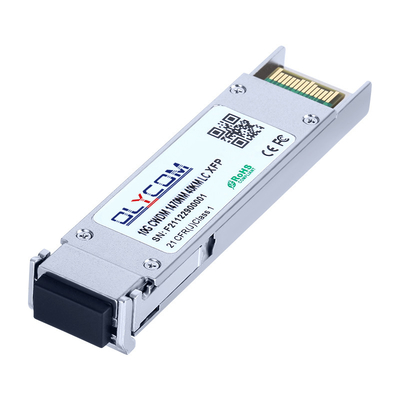

1470nm XFP CWDM 40KM optische module
Productkenmerken
- Ondersteunt bitrates van 9,953 Gbit/s tot 11,1 Gbit/s
- Warm aansluitbare XFP-voetafdruk, ingebouwde digitale diagnose
- Maximale verbindingslengte van 40 km met SMF
- CWDM gekoelde EML-laser en PIN-fotodiode
- XFP MSA-pakket met duplex LC-connector
- Geen referentieklok vereist
- Eenmalige +3,3V-toevoer
- Verlies van vermogen < 3,5 W
- Compatibel met RoHS
- Temperatuurbereik: 0 tot +70°C
Toepassing
- 10G CWDM-netwerken
- SONET OC-192&SDH STM-64 bij 9,953 Gbps
- 10G Ethernet-toepassingen
- Toepassingen voor 10G-vezelkanaal
- 10GE over G.709 bij 11,09Gbps
- OC192 over FEC bij 10,709 Gbps
- Andere optische verbindingen tot 11,1 Gbps
Optische en elektrische kenmerken
| Parameter |
Symbool |
Min. |
Typisch |
Maximaal |
Eenheid |
Notities |
| Transmitter |
| Centrale golflengte |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|
| Spectrumbreedte ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Verhouding van de onderdrukking in zijmodus |
SMSR |
30 |
|
|
dB |
|
| Gemiddeld uitgangsvermogen |
Pout |
-1 |
|
+2 |
dBm |
1 |
| Uitstervingspercentage |
Spoedeisende hulp |
8.2 |
|
|
dB |
|
| Gegevensinvoer schommeldifferentieel |
VIN |
180 |
|
950 |
mV |
2 |
| Input-differentiële impedantie |
ZIN |
90 |
100 |
110 |
Ω |
|
| TX uitschakelen |
Afzetten |
|
2.0 |
|
Vcc |
V |
|
| Inzetten |
|
0 |
|
0.8 |
V |
|
| Ontvanger |
| Centrale golflengte |
λc |
1450 |
|
1620 |
nm |
|
| Gevoeligheid van de ontvanger |
|
|
|
-16 |
dBm |
3 |
| Overbelasting van ontvanger |
|
0.5 |
|
|
dBm |
3 |
| Verminderde waarde |
Verlies |
|
|
- 17 |
dBm |
|
| Verzekerde verliezen |
LOSA |
- 26 |
|
|
dBm |
|
| LOS Hysteresis |
|
0.5 |
|
4 |
dB |
|
| Data-output schommeldifferentieel |
Vout |
400 |
600 |
800 |
mV |
2 |
| Lossen |
Hoog |
2.0 |
|
Vcc |
V |
|
| Laag |
|
|
0.8 |
V |
|
Aanbevolen bedrijfsomstandigheden
| Parameter |
Symbool |
Min. |
Typisch |
Maximaal |
Eenheid |
| Temperatuur van de behuizing |
Tc |
- 5 |
|
+ 70 |
°C |
| Stroomtoevoerspanning @3,3V |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Stroomvoorziening |
Icc |
|
|
1000 |
mA |
| Gegevenspercentage |
|
9.95 |
|
11.1 |
Gbit/s |
Beschrijving
De XFP-module voldoet aan de 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), ondersteunt een gegevenssnelheid van 9,953 ~ 11,1 Gbps en een transmissieafstand van maximaal 40 km op SMF.
De transceivermodule bestaat uit een zender met 1470~1610nm CWDM gekoelde EML laser en een ontvanger met een PIN fotodiode.Zender en ontvanger zijn gescheiden binnen een breed temperatuurbereik en bieden optimale warmteafvoer en uitstekende elektromagnetische afscherming, waardoor hoge poortdichten voor 10 GbE-systemen mogelijk zijn.
Mechanische specificatie
Informatie over bestellingen
| Deelnummer |
Productbeschrijving |
| OXSPLXG40D-Cxx |
9.953~11.1Gbps, 1450~1610nm CWDM, Single Mode, 40km, 0~+70oC |
| λC-golflengtegids |
| Code |
λC |
Eenheid |
Code |
λC |
Eenheid |
Code |
λC |
Eenheid |
Code |
λC |
Eenheid |
| 47 |
1470 |
nm |
51 |
1510 |
nm |
55 |
1550 |
nm |
59 |
1590 |
nm |
| 49 |
1490 |
nm |
53 |
1530 |
nm |
57 |
1570 |
nm |
61 |
1610 |
nm |
