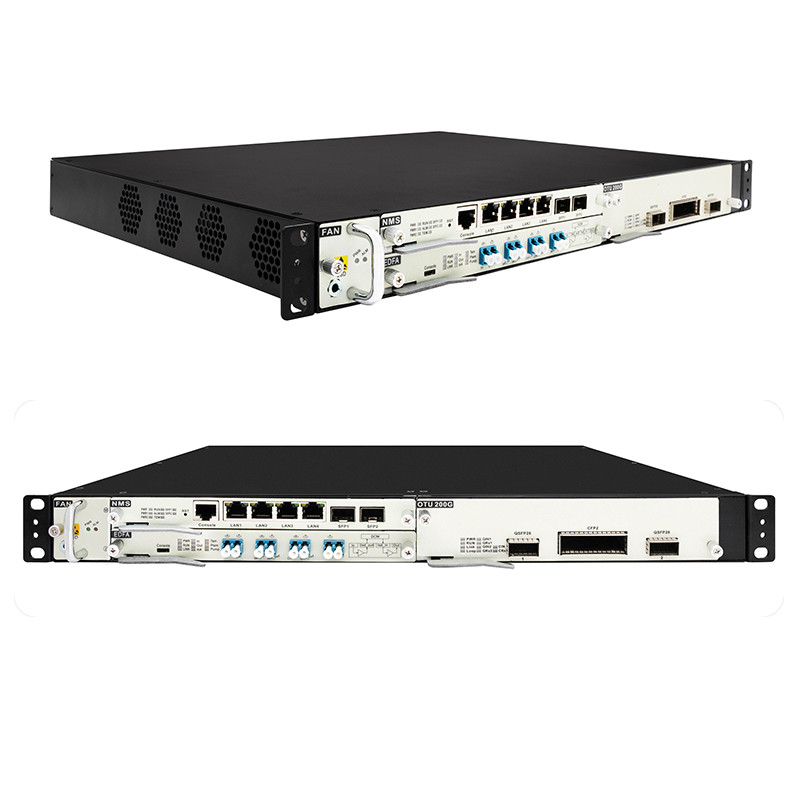

Erbium gedopte vezelversterker EDFA-apparaat optisch signaalversterker 1U chassis systeem

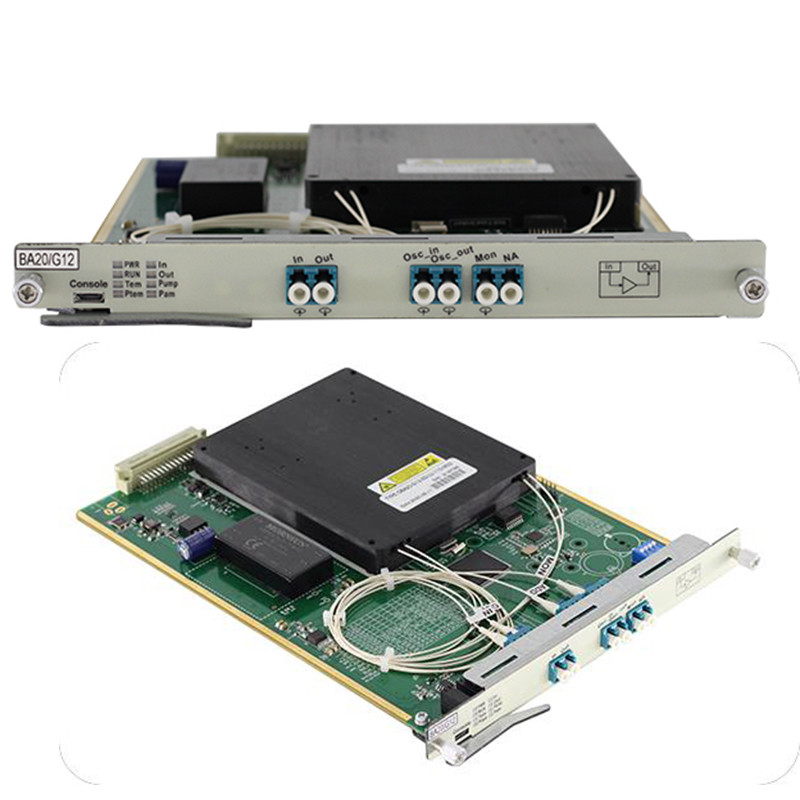

warmwisselbare EDFA-optische versterkerkaart

Productkenmerken

• Laag geluidscoëfficiënt: typische waarde van 5 dB.
• b. met een vermogen van meer dan 50 W;
• Meerdere werkwijzen: Ondersteunt instelbare AGC-vergroting, instelbare APC-uitgang en instelbare ACC-spanning.
• Transient Response Control: Hoogwaardige transient response control zorgt voor stabiel vermogen en vermogen zonder bestaande signalen te beïnvloeden.
• Automatische ASE-correctiefunctie: automatisch optimaliseert ASE-geluid om ervoor te zorgen dat het geluidscijfer minimaal is.

Specificatie

Structuur

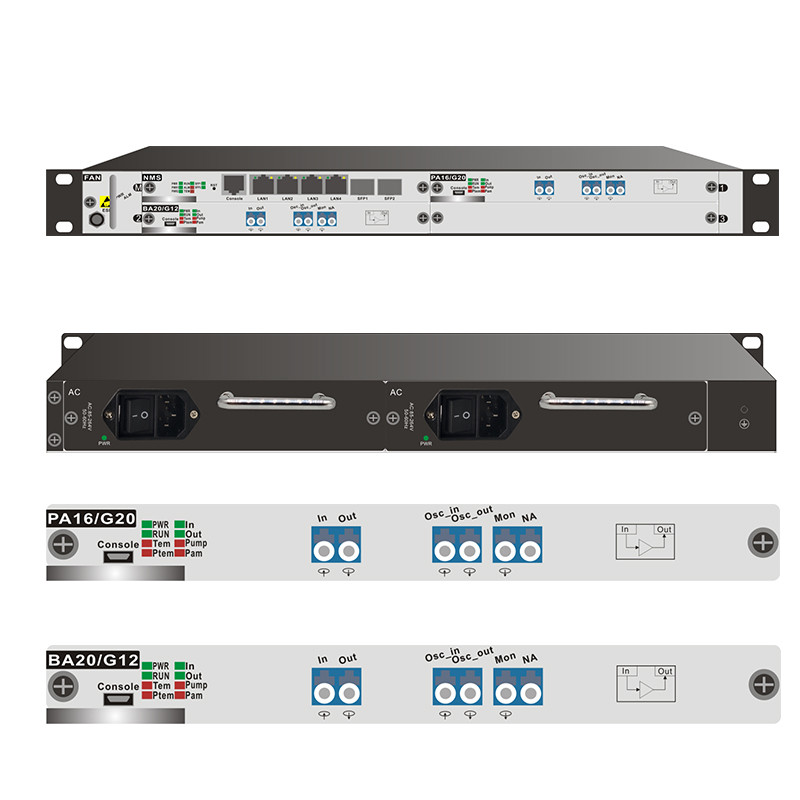

Interface-definitie

Beschrijving van de indicator

Inleiding

De voornaamste functie van de EDFA-optische versterkerkaart (Erbium Doped Fiber Amplifier) is het uitvoeren van een vermogencompensatie op het signaallicht in de transmissieverbinding,en kan tegelijkertijd versterken tot 48 kanalen (kanaalspanning is 100 GHz) of 96 kanalen (kanaalspanning is 50 GHz) in de C-band.

Het optische signaal heeft de kenmerken van platte vergroting, verstelbare vergroting en kleine geluidsindex.

Het is een onmisbaar en belangrijk onderdeel van DWDM-systemen, toekomstige hogesnelheidssystemen en all-optische netwerken voor langeafstandsoverdracht.

Informatie over het toezicht op de EDFA-kaart

• Online realtime monitoring van de werkstatus van de EDFA-single disk;
• Echttijdmonitoring van het EDFA-invoer- en uitgangsoptisch vermogen;
• Real-time monitoring van de werkstatus van de EDFA-pomp,
• Realtime monitoring van de EDFA-werkstroom, het energieverbruik, de temperatuurtemperatuur, de koelstroom, enz.
• De optische drempelwaarden voor ingang en uitgang worden via het netwerkbeheer ingesteld, de EDFA-werkstand, de drempelwaarde voor uitgangsvermogen, de vergroting enz. worden ingesteld.

Inrichting

1Instelling van de drempelwaarde voor het alarm van het in- en uitgangsvermogen

De alarmdrempel van het in- en uitgangsvermogen van de versterker kan via het netwerkbeheer worden ingesteld.de EDFA-pomp is uitgeschakeldWanneer de EDFA-uitgang lager is dan de drempel, wordt een alarm ingesteld.

2. Instelling van de werkmodus

De werkwijze van de versterker kan worden ingesteld via netwerkbeheer: AGC constant gain mode, APC constant output mode, ACC constant current mode, de gain kan worden ingesteld in AGC-modus,het instellingsbereik is ±1 dB is het beste, kan het uitgangsvermogen worden ingesteld in APC-modus, het instelbereik is ±1dBm optimaal

3. Instelling van de oogbeschermingsmodus

Bij het installeren en debuggen of het oplossen van problemen,u kunt de oogbeschermingsmodus van de versterker via het netwerkbeheersysteem inschakelen om het uitgangsvermogen van de EDFA te verminderen om verwondingen van onderhoudspersoneel te voorkomen

GUI-foto
