de Zendontvanger 10Km van 25G SFP28 CWDM Enige Moduleuitbreiding Commerciële Rangsteunoem

1pc
MOQ
Onderhandelbaar
Prijs
de Zendontvanger 10Km van 25G SFP28 CWDM Enige Moduleuitbreiding Commerciële Rangsteunoem
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Product Name: SFP28 CWDM Optical Module
Speed: 25Gb/s
Distance: 10KM
Connector: LC port
Wokring Temperature: 0 to +70°C
Feature: Support DDM
Markeren:

Commerciële kwaliteit SFP28 CWDM-transceiver

,

de Zendontvanger van 25G SFP28 CWDM

,

10 km SFP28 CWDM-transceiver
Basis informatie
Plaats van herkomst: Shenzhen, China
Merknaam: Olycom
Certificering: CE RoHS FCC ISO9001
Modelnummer: OSPLTG10D-Cxx
Document: IM-WS080GE.pdf
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Eén stuk in een doos, 300 g.W.
Levertijd: 3~7 dagen
Betalingscondities: T/T, Paypal
Levering vermogen: 2500pcs/month
Productomschrijving

1471~1571nm CWDM 25G DDM Glasvezel Transceiver

Productkenmerken

  1. Ondersteunt bitrates tot 25,78 Gbps
  2. SFP+-voetafdruk met warm aansluiten
  3. CWDM gekoelde EML-laser en PIN-fotodiode,
  4. Maximaal 10 km voor SMF-transmissie
  5. SFP+ MSA en SFF-8472 met duplex LC-vat
  6. Compatibel met RoHS
  7. Eenmalige +3,3V-toevoer
  8. Verlies van vermogen < 2,3 W
  9. Realtime digitale diagnostische monitoring

Optische en elektrische kenmerken

Parameter Symbool Min. Typisch Maximaal Eenheid Notities
Transmitter
Centrale golflengte λc λc-6.5 λc λc+6.5 nm
Spectrumbreedte ((-20dB) Δλ 1 nm
Verhouding van de onderdrukking in zijmodus SMSR 30 - dB
Gemiddeld uitgangsvermogen Pout -1 +6 dBm 1
Uitstervingspercentage Spoedeisende hulp 6 dB
Gegevensinvoer schommeldifferentieel VIN 180 850 mV 2
Input-differentiële impedantie ZIN 90 100 110 Ω
TX uitschakelen Afzetten 2.0 Vcc V
Inzetten 0 0.8 V
TX Fout Fout 2.0 Vcc V
Normaal 0 0.8 V
Ontvanger
Centrale golflengte λc 1450 1620 nm
Gevoeligheid van de ontvanger -14 dBm 3
Overbelasting van ontvanger 2 dBm 3
Verminderde waarde Verlies -15 dBm
Verzekerde verliezen LOSA - 35 dBm
LOS Hysteresis 0.5 dB
Data-output schommeldifferentieel Vout 300 900 mV 4
Lossen Hoog 2.0 Vcc V
Laag 0.8 V

Pinbeschrijvingen

Pinnetje Signalenamen Beschrijving Plug Seq. Notities
1 VEET Ground van de zender 1
2 TX FAULT Verzenderfoutindicatie 3 Noot 1
3 TX DESABLE Transmitter uitgeschakeld 3 Toelichting 2
4 SDA SDA-seriegegevenssignaal 3
5 SCL SCL-seriële kloksignaal 3
6 MOD_ABS Module afwezig. 3
7 RS0 Niet verbonden 3
8 Lossen Verlies van signaal 3 Noot 3
9 RS1 Niet verbonden 3
10 VERER Aard van de ontvanger 1
11 VERER Aard van de ontvanger 1
12 RD- Inv. Ontvangen gegevens uit 3 Noot 4
13 RD+ Ontvangen gegevens 3 Noot 4
14 VERER Aard van de ontvanger 1
15 VCCR Stroomvoorziening van de ontvanger 2
16 VCCT Stroomvoorziening van de zender 2
17 VEET Ground van de zender 1
18 TD+ Gegevens verzenden 3 Noot 5
19 T.D. Inv. Gegevens verzenden 3 Noot 5
20 VEET Ground van de zender 1

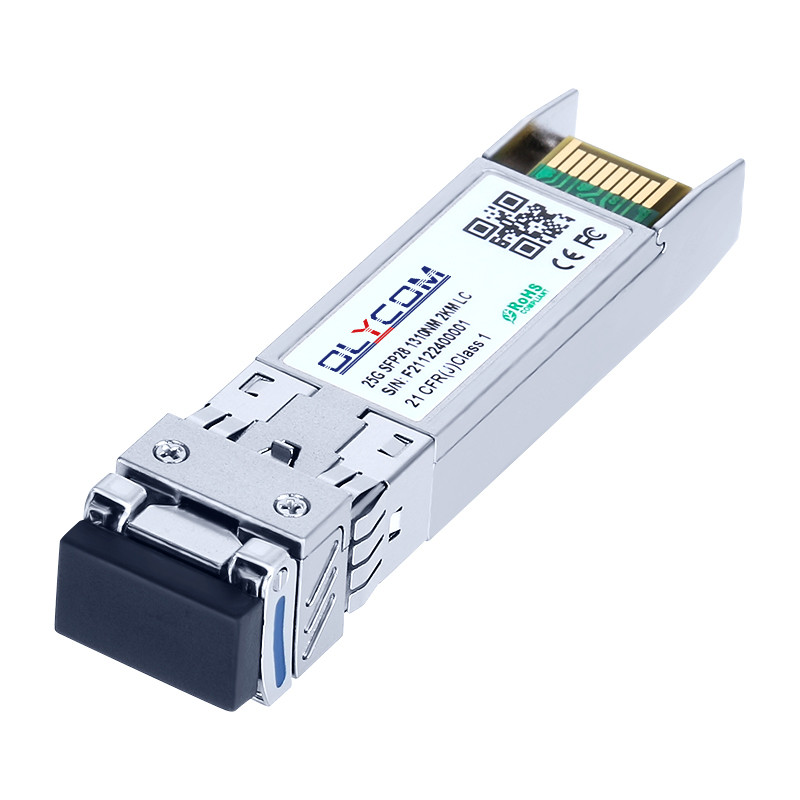

de Zendontvanger 10Km van 25G SFP28 CWDM Enige Moduleuitbreiding Commerciële Rangsteunoem 0

Toepassing

  • 25G Ethernet
  • CPRI 10

Beschrijving

De SFP28-transceivers zijn hoogwaardige, kosteneffectieve modules die een gegevenssnelheid van 25,78 Gbps en een transmissieafstand van 10 km met SMF ondersteunen.

De transceiver bestaat uit drie delen: een gekoelde EML-laserzender, een PIN-fotodiode geïntegreerd met een transimpedantie-voorversterker (TIA) en een MCU-besturingseenheid.Alle modules voldoen aan de veiligheidsvoorschriften voor laser van klasse I.

De transceivers zijn compatibel met SFP Multi-Source Agreement en SFF-8472 digitale diagnostische functies.

Afmeting

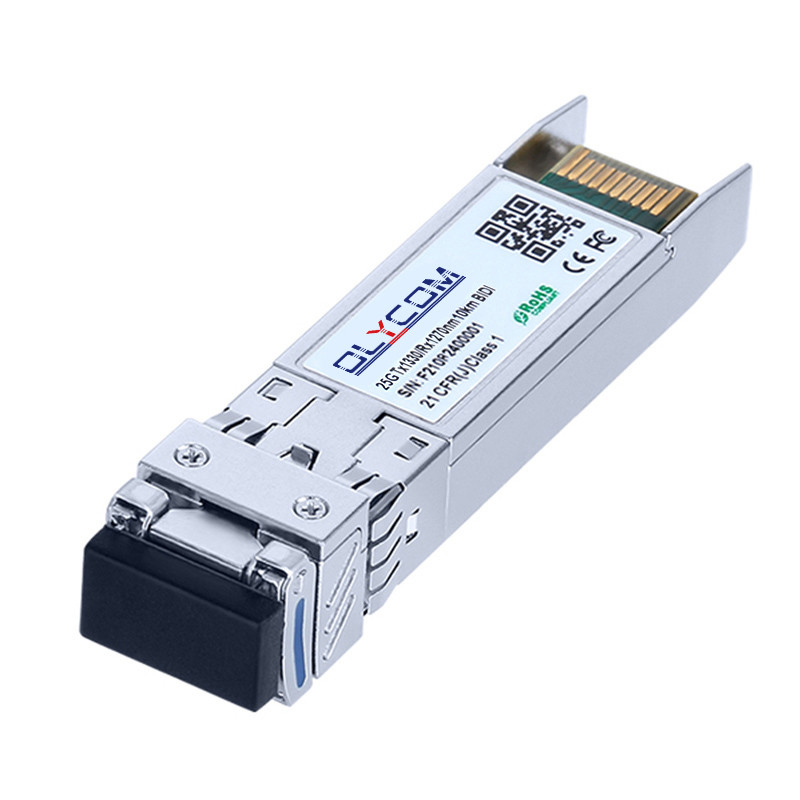

de Zendontvanger 10Km van 25G SFP28 CWDM Enige Moduleuitbreiding Commerciële Rangsteunoem 1

Informatie over bestellingen

Deelnummer Productbeschrijving
OSPLTG10D-Cxx 1471~1571nm CWDM, 25,78Gbps, 10km, DDM, 0°C~+70°C
λC-golflengtegids
Code λC Eenheid Code λC Eenheid Code λC Eenheid
47 1471 nm 51 1511 nm 55 1551 nm
49 1491 nm 53 1531 nm 57 1571 nm

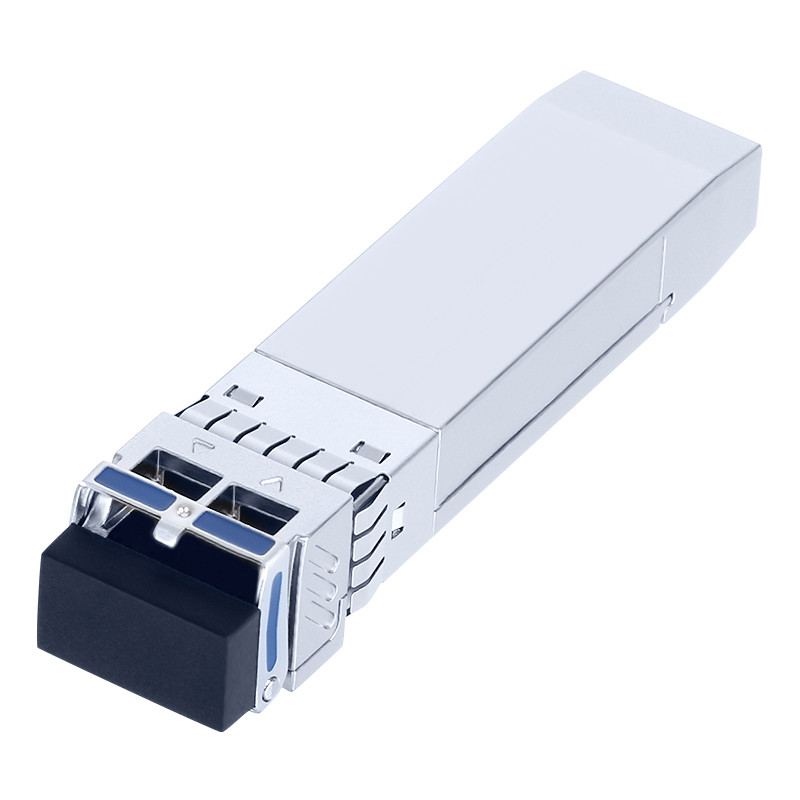

de Zendontvanger 10Km van 25G SFP28 CWDM Enige Moduleuitbreiding Commerciële Rangsteunoem 2
