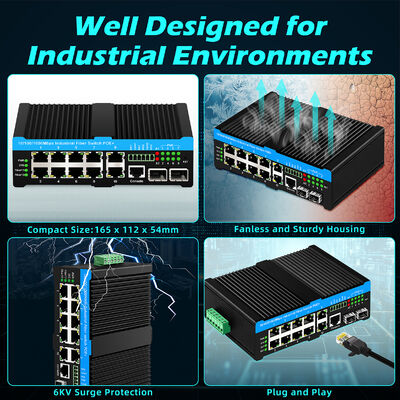

8 poorten 2.5G Industrial Poe Switch 90w Network POE++ Managed Switch voor PTZ-camera's

Productnaam

10/100/1000Mbps Managed Industriële POE Fiber Switch (2F+10TP)

Modelnr.

IM-FP21008GW

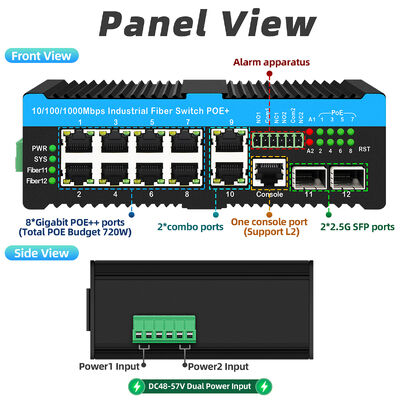

Poort

2x 100/1000/2500Base-FX SFP Fiber

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45(Ondersteunt MDI/MDIX auto-sensing)

Standaard

IEEE 802.3: 10Base-T 10Mbit/s Ethernet

IEEE 802.3u: 100Base-TX, 100Base-FX, Fast Ethernet

IEEE 802.3z: 1000Base-T Gbit/s Ethernet over glasvezel

IEEE 802.1d: STP (Spanning Tree Protocol)

IEEE 802.1s: 100Base-TX, 100Base-FX, Fast Ethernet

IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol )

ITU-T G.8032 :ERPS (Ethernet Ring Protection Switching)

IEEE 802.1Q: Virtual LANs (VLAN)

IEEE 802.1X: Poort-gebaseerde en MAC-gebaseerde Netwerk,  Toegangscontrole, Authenticatie

IEEE802.3ac: Maximale framelengte uitgebreid tot 9600Bytes.

IEEE 802.3ad: Linkaggregatie voor parallelle links met LACP(Link Aggregation Control Protocol)

IEEE 802.3x: Flow control voor Full Duplex

IEEE 802.1ad: Gestapelde VLAN's

IEEE 802.1p: LAN Layer 2 QoS/CoS Protocol voor Prioritering van Verkeer

IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)

IEEE 802.1az: EEE (Energy Efficient Ethernet)

IEEE802.3af: 15.4W

IEEE802.3at: 30W

IEEE802.3bt: 90W

VLAND ID

4094 IEEE802.1Q VLAN VID

Switch Architectuur

Systeem bandbreedte:58Gbps (geen verkeersopstopping)

DRAM grootte: 128M    Flash grootte: 16M    Pakket buffer grootte: 4Mb

Gegevensverwerking

Opslaan en doorsturen

Flow Control

IEEE 802.3x voor full duplex modus Back pressure voor half duplex modus

Netwerk

Connector

8x 10/100/1000Base-TX RJ-45

Auto MDI/MDI-X functie,

Console

RS-232 (RJ-45)

Netwerkkabel

UTP/STP boven Cat. 5e kabel

Protocollen

CSMA/CD

Omgekeerde Polariteit

Overstroom

Beveiliging

Ondersteund

Ondersteund

CPU Watch Dog

Ondersteund

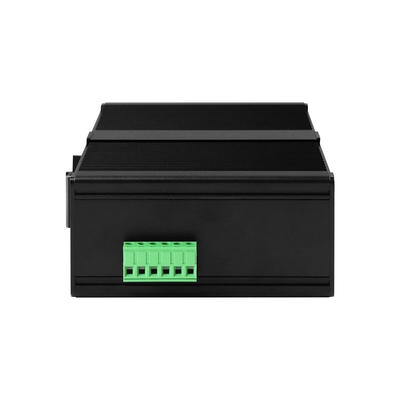

Voeding

Redundante DC48V (48~57VDC) Ingang of 100-240VAC

voeding (Verwijderbaar Klemmenblok )

Stroom

Verbruik

3.5W(geen belasting)

LED

Per eenheid: Power 1 (Rood), SYS (Rood), Alarm

(Rood) PoE(Groen)

RJ-45 poort: Link/Active (Groen) Snelheid(Geel)

SFP Fiber poort: Link/Active (Groen)

Jumbo Frame

9.6KB

IEEE802.3ac

Maximale framelengte uitgebreid tot 1522Bytes (toestaat Q-tag

in pakket)

MAC Adres Tabel

8K

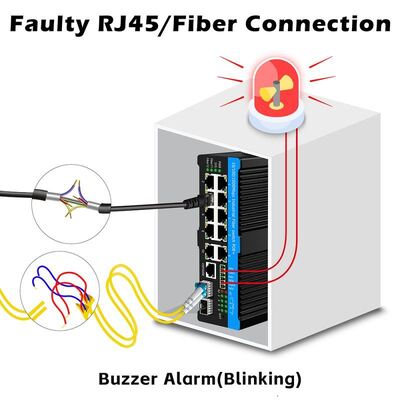

Waarschuwingsbericht

Systeem Syslog, alarmrelais

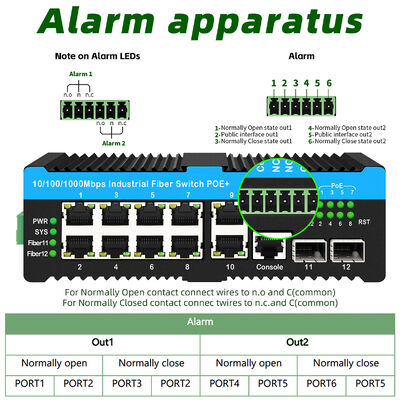

Alarmrelais

Contact

Relaisuitgangen met stroomvoerend vermogen van 1 A

@30VDC

Bedrijfstemperatuur

-40 ~ 75°C

Bedrijfsvochtigheid

0% tot 95% (Niet-condenserend)

Opslagtemperatuur

-40 ~ 85°C

Afmetingen

165 x 112 x 45.5mm

Gewicht

0.85kg

Installatie Montage

Din-rail montage

FCC Emissie

CE

FCC Deel 15 Subdeel B Klasse B 2010

EN50121

EN 5502:2006+A1:2007

EN61000-3

EN55035

EN55032

EN50155

2:2006+A1:2009+A2:2009

Veiligheid

EN62368

6KV Surge Protection

Ondersteund voor UTP en Fiber poort

Schok

IEC 60068-2-27

Vrije val

IEC 60068-2-32

Trilling

IEC 60068-2-6

Software Specificaties

Topologie

VLAN

IEEE 802.1q VLAN, tot 4094 802.1Q VLAN VID

IEEE 802.1q VLAN, tot 4094 Groepen

IEEE 802.1ad

MAC-gebaseerd VLAN, tot 256 vermeldingen

IP Subnet-gebaseerd VLAN, tot 128 vermeldingen

Protocol-gebaseerd VLAN(Ethernet, SNAP, LLC), tot 128 vermeldingen

VLAN Vertaling, tot 256 vermeldingen

GVRP (GARP VLAN Registration Protocol)

MVR ( Multicast VLAN Registration)

Link Aggregation

(Poort Trunk)

Statisch (Hash met SA, DA, IP, TCP/UDP poort), tot 5 trunkgroepen

Dynamisch (IEEE 802.3ad LACP), tot 5 trunkgroepen

Spanning Tree

IEEE802.1d STP

IEEE802.1w RSTP

IEEE802.1s MSTP

POE/POE+

IEEE802.3at 30W

IEEE802.3af 15.4W

IEEE802.3bt 90W

Lusbeveiliging

Ondersteund

ITU-T G.8032 / Y.1344 ERPS (Ethernet Ring

Bescherming)

Hersteltijd <50ms

Enkele ring, sub-ring, meerdere ring topologie netwerk

QoS Functies

Class of Service

IEEE802.1p 8 actieve prioriteitswachtrijen per poort

Traffic Classification QoS

IEEE802.1p gebaseerde CoS

IP Precedence gebaseerde CoS

IP DSCP gebaseerde CoS

Traffic Classification QoS

QCL(QoS Control List): Frame Type, Bron/

Bestemmings-MAC, VLAN ID, PCP, DEI

QCE(QoS Control Entry): Protocol, Bron IP, IP

Fragment, DSCP, TCP/UDP poortnummer

DiffServ (RF 2474) Remarking

Storm Control

voor Unicast, Broadcast, Multicast

IP Multicasting Functies

IGMP / MLD Snooping

IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2

Poort Filtering Profiel

Throttling, Fast Leave

Maximaal Multicast Groep: tot 1022 vermeldingen

Query / Statische Router Poort

Beveiligingsfuncties

IEEE 802.1X

Poort-gebaseerd

MAC-gebaseerd

ACL

Aantal regels: tot 256 vermeldingen

voor L2 / L3 / L4

L2: Mac-adres SA/DA/VLAN

L3: IP-adres SA/DA, Subnet

L4: TCP/UDP

RADIUS authenticatie & accounting

TACACS+ authenticatie & accounting, TACACS+ 3.0

HTTPS, HTTP

Ondersteund

SSL / SSH v2

Ondersteund

Gebruikersnaam Wachtwoord

Authenticatie

Lokale Authenticatie

Externe Authenticatie (via RADIUS / TACACS+)

Management Interface Toegangsfiltering

Web, Telnet / SSH, CLI RS-232 console

Management Functies

CLI

Cisco® achtige CLI

Webgebaseerd Beheer

Telnet

Server

SNMP

V1, V2c, V3

SW & Configuratie

Upgrade

TFTP, HTTP

Redundante firmware bij upgradefout

Modbus/TCP

Ondersteuning voor beheer en monitoring

RMON

RMON I, RMON II

MIB

RFC1213 MIB II, Private MIB

UPnP

Ondersteund

DHCP

Server, Client, Relay, Snooping

Snooping optie 82

Relay optie 82

IP Source Guard

Ondersteund

Poort Spiegeling

Ondersteund

Gebeurtenis Syslog

Syslog server (RFC3164) (Ondersteunt 1 server)

Waarschuwingsbericht

Systeem syslog, e-mail, alarmrelais

IEEE1588

Ondersteuning

NTP

Client

DNS

Client, Proxy

LLDP (IEEE 802.1ab)

Link Layer Discovery Protocol LLDP-MED

IPv6 Functies

IPv6 Beheer

Telnet Server/ICMP v6

SNMP over IPv6

Ondersteund

SSH over IPv6

Ondersteund

IPv6 NTP

Client

IPv6 QoS

Ondersteund

HTTP over IPv6

Ondersteund

IPv6 Telnet

Ondersteund

IPv6 TFTP

Ondersteund

IPv6 ACL

Aantal regels: tot 256 vermeldingen voor L2 / L3 / L4

L2: Mac-adres SA/DA/VLAN

L3: IP-adres SA/DA, Subnet

L4: TCP/UDP

Andere Functies

Green Ethernet

Ondersteunt IEEE802.3az EEE (Energy Efficient Ethernet)

Beheer om het stroomverbruik te optimaliseren

Bepaal de kabellengte en verlaag het vermogen

voor poorten met korte kabels

Verlaag het vermogen voor een poort wanneer er geen link is

LED Stroombeheer: Aanpassing LED-intensiteit

Kabeldiagnose

Meting van UTP-kabel normaal of gebroken punt afstand
