Robuuste IP67 waterdichte 8-poorts gigabit industriële Ethernet-switch
beheerde M12 spoorweg ethernet-switch

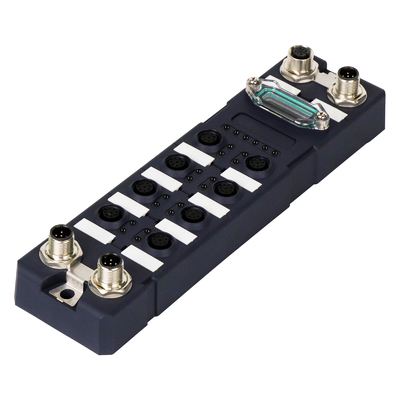

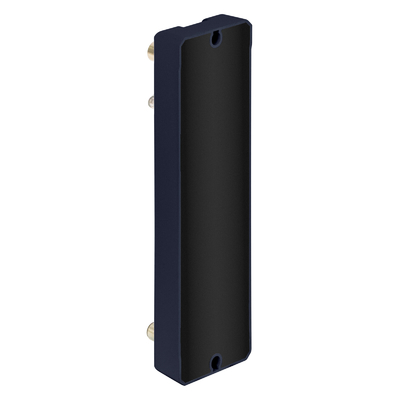

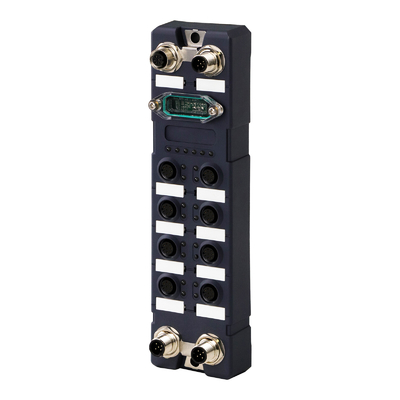

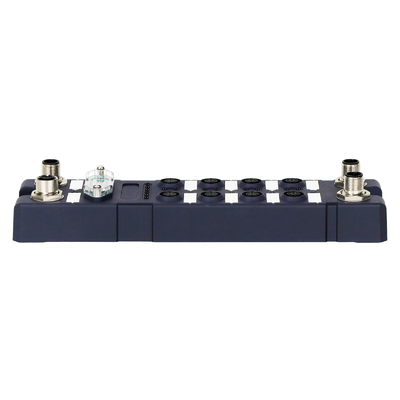

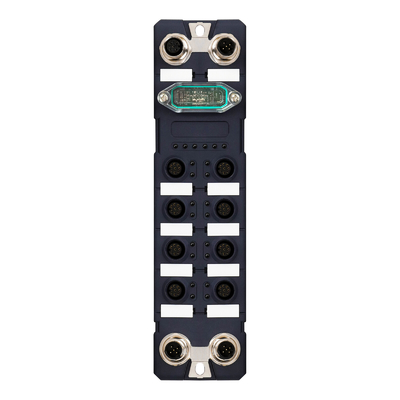

Introductie van 8-poorts IP67 ethernet-switch
De IM-WS080WGM-serie is de 10/100/1000 Mbps waterdichte M12-switch, met een bedrijfstemperatuur van -40 °C tot +75 °C, ondersteunt webbeheer, voldoet aan de IP67-beschermingsgraad en EMC industriële graadvereisten, doorstaat gevaarlijke omgevingscertificeringen voldoet aan de FCC- en CE-normen. Het betrouwbare waterdichte industriële ontwerp kan de continue en stabiele werking van het automatiseringssysteem garanderen.
Specificatie van industriële full gigabit switch
| Productnaam |
10/100/1000Mbps beheerde industriële waterdichte switch (8TP) |
| Modelnr. |
IM-WS080WGM |
| Poort |
8 x 10/100/1000M M12 netwerkpoorten, M12 (vrouwelijk), 8-pins A-code, automatische flow control, full/half duplex modus, MDI/MDI-X automatische afstemming |
| Standaard |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x flow control, IEEE 802.1Q VLAN tagging, IEEE 802.1p CoS, IEEE 802.1X authenticatie, IEEE 802.3ad Link Aggregation Protocol: IGMPv1/v2, SNMPv1/v2 DHCP ClientTFTP, HTTP, HTTPS, Telnet, Syslog SSH, SNMP Inform, DDM, Ping/tracert detectie, MIB-bibliotheek: MIB-II, Ethernet-achtige MIB, |
| Beheerd |
★ Jumbo frame verwerking: 9k
★ Buffer rapport: 64K
★ Broadcast storm onderdrukking: ondersteunt broadcast, multicast, onbekende unicast onderdrukking
★ Flow control: Gebruikt IEEE802.3x onderhandelingsflow control, CAR-functie, snelheidslimiet stapgrootte is 1Kb
★ ITU-802.3/Y1344 ERPS
★ Multicast protocol: IGMP Snooping
★ Poortbeheer: ondersteunt poortisolatie en poortaggregatie
★ DHCP-beheer: ondersteunt DHCP Snooping, optie 82
★ QoS-mechanisme: 802.1p; ondersteunt poort standaard prioriteitsmarkering, elke poort heeft minimaal 4 wachtrijen met verschillende prioriteiten
★ Beveiliging: login toegangsauthenticatie, wijziging van login wachtwoord, MAC-adresfiltering, ondersteunt dynamisch of statisch MAC-adres leren / ondersteunt ARP leren functie uit en aan, ARP bericht snelheidslimiet / ondersteunt IP+MAC+ poort handmatige en automatische scanbinding Stel IEEE 802.1x in (poortgebaseerd, MAC-gebaseerd), kan 802.1x datapakketten transparant doorgeven / poortlusdetectie
|
| Schakelkenmerken |
Schakelcapaciteit: 20 Gbps Pakketdoorzendsnelheid: 14,8 Mpps
MAC-adrestabel: 4K Wisselvertraging: <5μs
Transmissiemethode: store and forward
|
| Voeding |
Ingangsspanning: DC12-52V
Omgekeerde aansluiting: ondersteund
Overbelastingsbeveiliging: ondersteund
Redundante beveiliging: ondersteund
|
| Omgeving |
Werktemperatuur: -40℃ ~ 75℃; Opslagtemperatuur: -40℃ ~ 85℃;
Werkvochtigheid: 5%~95%, niet-condenserend
|
| Industriële normen |
EMI: FCC Deel 15 Subdeel B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Niveau 3, EN 61000-4-3 (RS) Niveau 3, EN 61000-4-4 (EFT) Niveau 3, EN 61000-4-5 (Surge) Niveau 3, EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8
Verkeersregeling: NEMA-TS2 Vibratie: IEC 60068-2-6
Vrije val: IEC 60068-2-32 Schok: IEC 60068-2-27 Treinverkeer: EN 50121-4
|
| Mechanische informatie |
Veiligheidsklasse: IP67
Afmetingen: 125 x 60 x 25 mm. Gewicht: 0,5 kg
|
| Garantie |
3 jaar |
Belangrijkste kenmerken van beheerde functie
- Ondersteunt IEEE802.3az EEE (Energy Efficient Ethernet) beheer, optimaliseert het stroomverbruik
- Ondersteunt ITU-802.3/Y1344 ERPS ringprotocol.
- Ondersteunt SNMPv1, v2 Webbeheer, ondersteunt gebruikerslogin wachtwoordbeveiliging en andere apparaatconfiguratiemethoden
- Ondersteunt 9k Jumbo frame, MAC-beperking
- Ondersteunt VLAN: ondersteunt poort VLAN en 802.1Q Tag
- Ondersteunt QoS-prioriteit, DSCP-remap, prioriteits- en wachtrijmapping, poortprioriteit, Q-wachtrijgewicht
- Ondersteunt IGMP poortbandbreedtecontrole, broadcast stormonderdrukking
- Ondersteunt poortaggregatie, poortspiegeling, poortisolatie, bandbreedtecontrole
- Ondersteunt MIB-bibliotheekopening om te voldoen aan de vereisten van operatie en onderhoud
- Ondersteunt WEB, CLI, Telnet, Windows utility en SNMP-beheermethoden
- Reset: Ondersteunt herstarten en herstellen van standaardconfiguratie
Toepassing van IP67 waterdichte switch:
Accessoires
| Voedingskabel en connector |
| M12 L-code 4-pins, 10A max, vrouwelijke connector met kabel, Lengte: 1m |
| M12 L-code 4-pins, 10A max, dubbele connectoren vrouwelijke-mannelijke connector met kabel, Lengte: 1m |
| M12 L-code 4-pins, 10A max, vrouwelijke connector, onafgeschermde TPU-behuizing |
| M12 L-code 4-pins, 10A max, mannelijke connector, onafgeschermde TPU-behuizing |
| Signaalkabel en connector |
| M12 A-code 8-pins, mannelijke connector met kabel, Lengte: 1m |
| M12 A-code 8-pins, mannelijke connector met kabel, Lengte: 1m |
| M12 B-code 8-pins, mannelijke connector met kabel, Lengte: 1m |
| M12 B-code 8-pins, mannelijke connector met kabel, Lengte: 1m |
FAQ:
1. Waarvoor wordt de IM-WS080WGM gebruikt?
De IM-WS080WGM is een IP67 beheerde industriële Ethernet-switch ontworpen voor buiten- en zware industriële omgevingen.
Het is geschikt voor toepassingen zoals:
- Buiten automatiseringssystemen;
- Netwerken van industriële apparatuur;
- Machine vision systemen;
- Industriële monitoringtoepassingen.
2. Waarom is de IM-WS080WGM geschikt voor buitentoepassingen?
De IM-WS080WGM heeft een IP67 beschermingsgraad en een metalen behuizing, wat helpt de switch te beschermen in omgevingen waar stof, vocht en temperatuurveranderingen kunnen optreden.
Het ondersteunt een bedrijfstemperatuurbereik van -40°C tot 75°C, waardoor het geschikt is voor diverse industriële veldtoepassingen.
3. Wat is het voordeel van de M12 Ethernet-interface?
De IM-WS080WGM gebruikt M12 industriële Ethernet-connectoren in plaats van standaard RJ45-poorten.
De M12-interface is ontworpen voor industriële toepassingen die vereisen:
- Beschermde verbindingen;
- Installatie aan de machinezijde;
- Netwerken van buitenapparatuur.
4. Hoeveel Ethernet-poorten heeft de IM-WS080WGM?
De IM-WS080WGM biedt 8 × 10/100/1000 Mbps M12 Ethernet-poorten.
Het kan meerdere industriële Ethernet-apparaten verbinden, zoals controllers, camera's en veldapparatuur.
5. Is de IM-WS080WGM een beheerde Ethernet-switch?
Ja. De IM-WS080WGM is een beheerde industriële Ethernet-switch.
Het ondersteunt beheerfuncties, waaronder:
- WEB-beheer;
- SNMP;
- VLAN;
- QoS;
- Poortisolatie.
Deze functies helpen ingenieurs bij het configureren en onderhouden van industriële netwerken.
