Klantvereiste
Een klant die aan een professioneel UAV-communicatieproject werkte, had een glasvezeltransmissieoplossing over lange afstand nodig met de volgende specificaties:
- Transmissieafstand: 60 km
- Optische connector: ST-interface
- Afzonderlijke links voor vluchtbesturing en videotransmissie
- Lichtgewicht uitrusting aan boord
- Stabiele communicatie met lage latentie
- Anti-elektromagnetische interferentiecapaciteit
De klant had het implementatieconcept al afgerond en had een betrouwbare dual-fiber communicatiearchitectuur nodig die geschikt was voor industriële dronesystemen of langeafstandsdronesystemen.
Waarom twee onafhankelijke glasvezelverbindingen in een drone gebruiken?
Een van de meest voorkomende vragen van drone-integrators is:
Vraag: Waarom verzenden we niet alles via één enkele Ethernet-verbinding?
Bij echte UAV-implementaties hebben besturingssignalen en video-/dataverkeer totaal verschillende prioriteiten.
1. Vluchtcontrolesignalen
Controleprotocollen zoals:
- CRSF (kruisvuur)
- MAVLink UART
- TTL-telemetrie
vereisen:
- ultra-lage latentie
- stabiele bidirectionele communicatie
- minimale jitter
- hoge betrouwbaarheid
Zelfs kleine transmissieonderbrekingen kunnen de vliegstabiliteit beïnvloeden.
2. Video- en payloadgegevens
4K-videostreams, AI-payloads, kaartsensoren en boordcomputers genereren veel grotere verkeersbelastingen.
Als zowel de besturing als de video hetzelfde communicatiekanaal delen, kunnen bandbreedtecongestie of pakketbuffering latentiepieken veroorzaken.
Om deze reden zijn veel professionele dronesystemen fysiek gescheiden:
- Controle link
- Video-/datalink
met behulp van dubbele onafhankelijke optische vezels.
Werkelijke oplossing gebruikt in dit project
De geïmplementeerde architectuur maakt gebruik van:
1. TTL-glasvezelmodule voor CRSF / vluchtcontrole
Model: OM610-1V1T TTL-glasvezelmodule
Hoofdtaak:
- CRSF-transmissie
- UART TTL-telemetrie
- Communicatie met vluchtcontroller
- Signaaltransport op afstand
Belangrijkste kenmerken:
- Ondersteunt optische communicatie over lange afstanden tot 60 km
- ST optische interface
- Brede spanning DC5.5-26V
- Lichtgewicht ontwerp voor UAV-installatie
- Bidirectionele optische transmissie met lage latentie
De module zet seriële TTL-signalen om in optische signalen en verzendt deze via single-mode glasvezel.
Deze link is gewijd aan:
- afstandsbediening
- telemetrie
- GPS-gegevens
- batterijstatus
- vlucht feedback
zonder interferentie van videoverkeer.
2. Gigabit Ethernet-glasvezelconverter voor videotransmissie
Model: TA510-GE-X
Hoofdtaak:
- 4K-cameratransmissie
- Ethernet-payload-netwerken
- IP-cameracommunicatie
- Videofeed op het grondstation
Belangrijkste kenmerken:
- 10/100/1000Mbps adaptief Ethernet
- ST-vezelinterface
- Cut-through latentie bij doorsturen minder dan 0,9 μs
- Compact formaat 70×25×15mm
- Stroomverbruik lager dan 1W
- DC5-24V directe batterij-ingang
De Ethernet-glasvezelconverter verwerkt toepassingen met hoge bandbreedte, zoals:
- H.264/H.265 4K-video
- AI-edge computing
- Payloads in kaart brengen
- Sensornetwerken
Vraag: Is Gigabit Ethernet voldoende voor 4K Drone-video?
Ja, mDe meeste UAV 4K-videosystemen gebruikenH.264/H.265 compressie codering.
Typische bitrates zijn:
zelfs voor streams van hoge kwaliteit.
Een gigabit optische Ethernet-verbinding biedt een bruikbare doorvoersnelheid van bijna 900 Mbps, waardoor er een aanzienlijke bandbreedte overblijft voor:
- meerdere videokanalen
- telemetrie
- AI-gegevens
- sensorladingen
Waarom de klant voor ST-glasvezelconnectoren heeft gekozen?
Vraag: Waarom ST gebruiken in plaats van SC of LC?
Voor veel industriële en veldimplementatieprojecten hebben ST-connectoren de voorkeur omdat:
- veilige twist-lock-structuur
- bestand tegen trillingen
- betrouwbaar in buitenomgevingen
- eenvoudige bediening in het veld
- vaak gebruikt in industriële vezelsystemen
Dit maakt ST-connectoren praktisch voor:
- vastgebonden UAV-systemen
- mobiele grondstations
- buiten inzet
- industriële inspectieplatforms
Typische UAV-toepassingen voor dubbele glasvezelverbindingen
Dit type architectuur wordt vaak gebruikt in:
- Vastgebonden drones
- FPV-UAV's voor lange afstanden
- Industriële inspectiedrones
- Inspectie van elektriciteitsleidingen
- Grensbewaking
- Mijnbouw- en olieveld-UAV's
- Anti-interferentie communicatiesystemen in militaire stijl
Glasvezelcommunicatie biedt grote voordelen ten opzichte van traditionele RF-verbindingen:
- geen elektromagnetische interferentie
- stabiele langeafstandstransmissie
- lage latentie
- hogere veiligheid
- geen congestie van het RF-spectrum

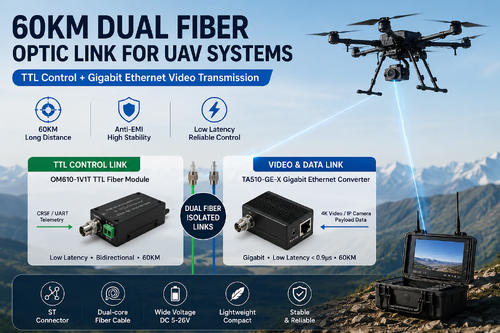

Definitieve implementatiestructuur
De uiteindelijke klantoplossing maakt gebruik van:
- Dubbelkernige, met Kevlar versterkte glasvezelkabel
- Eén optische kern voor TTL/CRSF-besturing
- Eén optische kern voor Gigabit Ethernet-video
- 60 KM single-mode optische transmissie
- ST optische connectoren
- Onafhankelijke en geïsoleerde communicatiepaden
Deze architectuur verbetert de communicatiebetrouwbaarheid aanzienlijk en is vooral geschikt voor professionele UAV-platforms die in complexe elektromagnetische omgevingen opereren.
Veelgestelde vragen (FAQ)
Vraag: Kan de optische TTL-module CRSF ondersteunen?
Ja. De module ondersteunt TTL UART-communicatie en is geschikt voor CRSF-transmissie die wordt gebruikt in FPV- en professionele UAV-systemen.
Vraag: Kan de Ethernet-converter 4K-video verzenden?
Ja. Gigabit Ethernet-bandbreedte is volledig voldoende voor gecomprimeerde 4K H.264/H.265-videostreams.
Vraag: Welke transmissieafstand wordt ondersteund?
Optionele afstanden zijn onder meer:
afhankelijk van de optische configuratie.
Vraag: Kan het systeem rechtstreeks op drone-batterijen werken?
Ja. Beide modules ondersteunen een brede gelijkspanningsingang en kunnen rechtstreeks worden gevoed vanuit UAV-batterijsystemen.
Vraag: Waarom gescheiden besturings- en videolinks?
Omdat vluchtcontrole een ultralage latentie en hoge stabiliteit vereist, terwijl videoverkeer een veel grotere bandbreedte verbruikt. Fysieke isolatie verbetert de betrouwbaarheid en voorkomt interferentie tussen signaaltypen.
