Gecentraliseerde glasvezelvideotransmissie voor het overheidsproject van Singapore

Projectachtergrond

Als onderdeel van een landelijk moderniseringsprogramma voor de beveiligingsinfrastructuur heeft een overheidsinstantie in Singapore zijn verouderde analoge CCTV-netwerk geüpgraded om de transmissiebetrouwbaarheid te verbeteren, gecentraliseerde monitoring te vereenvoudigen en de onderhoudbaarheid van het systeem op de lange termijn te verbeteren.

Hoewel de bewakingscamera's analoog bleven, had de transmissie-backbone een robuuster communicatiemedium nodig dat elektromagnetische interferentie kon elimineren, gecentraliseerd apparatuurbeheer kon ondersteunen en een stabiele werking in bedrijfskritische omgevingen kon garanderen.

Om aan deze vereisten te voldoen, heeft het project OLYCOM's overgenomenGlasvezel videoconverteroplossing met standalone zenders, in een rek gemonteerde ontvangers en een gecentraliseerd chassis met 18 slots voor de aggregatie van apparatuur.

Projectuitdagingen

Surveillancesystemen van de overheid vereisen een aanzienlijk hogere betrouwbaarheid dan conventionele commerciële CCTV-implementaties. Tijdens het systeemontwerp moesten verschillende technische uitdagingen worden aangepakt:

• Bestaande analoge camera's moesten worden behouden om de vervangingskosten tot een minimum te beperken.
• Videosignalen moesten zonder kwaliteitsverlies over optische vezels worden verzonden.
• Het monitoringcentrum vereiste een gecentraliseerde installatie van apparatuur voor eenvoudiger onderhoud.
• Meerdere bewakingskanalen moesten efficiënt worden beheerd in een compacte controlekamer.
• Het transmissiesysteem moest continu werken met minimale onderhoudsvereisten.
• Stabiele videokwaliteit was essentieel voor langdurige veiligheidsoperaties van de overheid.

Het technische team koos daarom voor een architectuur voor videotransmissie via glasvezel in plaats van traditionele coaxiale bekabeling.

OLYCOM-oplossing

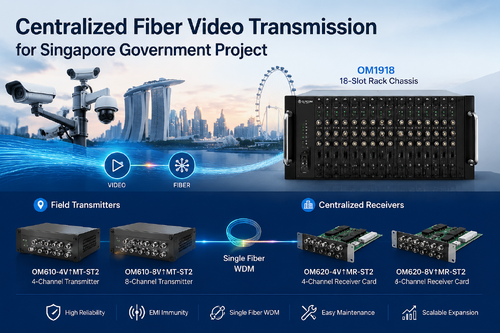

Het project maakte gebruik van een combinatie van zelfstandige zenders, in een rek gemonteerde ontvangers en een rackchassis met 18 slots om een ​​gecentraliseerd analoog videotransmissiesysteem te bouwen.

Producten geïmplementeerd

Videozenders

OM610-4V↑MT-ST2

• 4-kanaals analoge videoglasvezelzender
• Op zichzelf staand type
• Multimode met enkele glasvezel
• ST optische connector
• 2 km transmissieafstand

OM610-8V↑MT-ST2


• 8-kanaals analoge videoglasvezelzender
• Op zichzelf staand type
• Multimode met enkele glasvezel
• ST optische connector
• 2 km transmissieafstand

Video-ontvangers

OM620-4V↑MR-ST2


• 4-kanaals analoge videoglasvezelontvanger
• Type rekkaart

OM620-8V↑MR-ST2

• 8-kanaals analoge videoglasvezelontvanger
• Type rekkaart

Centrale uitrusting

OM1918

• Rack voor video-optische converters met 18 slots
• Dubbele AC100–240V-voedingsingangen
• Hot-swappable kaartinstallatie
• Gecentraliseerd rackbeheer

Systeemarchitectuur

Elke bewakingslocatie installeerde stand-alone glasvezelvideozenders dichtbij de analoge camera's.

De zenders zetten meerdere analoge videokanalen om in optische signalen en zonden deze via één multimode glasvezel met behulp van WDM-technologie.

In de centrale bewakingsruimte werden ontvangerkaarten van het rektype geïnstalleerd in het OM1918-chassis met 18 slots.

Dankzij deze architectuur konden alle inkomende videokanalen van verschillende veldlocaties worden afgesloten, georganiseerd en beheerd binnen één enkel apparatuurrek.

Vergeleken met de inzet van tientallen onafhankelijke desktopontvangers heeft de in een rack gemonteerde oplossing de kastruimte aanzienlijk verminderd en toekomstige uitbreidingen en onderhoud vereenvoudigd.

Het ontwerp met dubbele voeding van het OM1918-rack verbeterde ook de systeembeschikbaarheid, een belangrijke overweging voor de bewakingsinfrastructuur van de overheid die 24 uur per dag actief is.

Waarom een ​​rackarchitectuur met 18 slots?

Een van de belangrijkste ontwerphoogtepunten van dit project was de adoptie van een gecentraliseerd ontvangerchassis in plaats van meerdere zelfstandige ontvangers.

De rackarchitectuur met 18 slots bood verschillende operationele voordelen:

Gecentraliseerd apparatuurbeheer

Alle ontvangerkaarten werden in één rackbehuizing geïnstalleerd, waardoor technici modules konden bewaken, vervangen of uitbreiden zonder aangrenzende apparatuur te storen.

Hogere systeembetrouwbaarheid

De dubbele AC-voeding verkleinde het risico op serviceonderbrekingen en ondersteunde tegelijkertijd continue 24/7 bewakingsactiviteiten.

Ruimteoptimalisatie

Eén OM1918-chassis bood plaats aan meerdere ontvangerkaarten, waardoor de rackbezetting aanzienlijk werd verminderd in vergelijking met zelfstandige apparaten.

Vereenvoudigd onderhoud

Met hot-pluggable ontvangermodules kon onderhoudspersoneel individuele kaarten vervangen zonder het volledige bewakingssysteem uit te schakelen.

Toekomstige schaalbaarheid

Er kunnen extra ontvangerkaarten worden geïnstalleerd naarmate er bewakingscamera's worden toegevoegd, waardoor de langetermijninvestering van de klant wordt beschermd.

Technische voordelen

De geïmplementeerde Fiber Optic Video Converter-oplossing biedt verschillende technische voordelen die vooral waardevol zijn bij veiligheidsprojecten van de overheid.

Ongecomprimeerde videotransmissie

Het systeem levert 8-bit digitaal gecodeerde analoge video zonder compressie, waardoor de beeldkwaliteit voor bewaking en bewijsopname behouden blijft.

Immuniteit voor elektromagnetische interferentie

In tegenstelling tot coaxkabel is glasvezeltransmissie immuun voor EMI en RFI, waardoor het ideaal is voor installaties in de buurt van elektrische infrastructuur en stedelijke omgevingen.

WDM-transmissie met enkele vezel

Door gebruik te maken van WDM-technologie wordt bidirectionele communicatie bereikt via één enkele optische vezel, waardoor het verbruik van glasvezelbronnen wordt verminderd en de installatie wordt vereenvoudigd.

Plug-and-Play-implementatie

Er zijn geen optische aanpassingen of ingewikkelde configuraties nodig, waardoor een snelle installatie mogelijk is en de inbedrijfstellingstijd wordt geminimaliseerd.

Video van uitzendkwaliteit

De oplossing ondersteunt NTSC-, PAL- en SECAM-videoformaten terwijl de stabiele beeldkwaliteit over de gehele transmissieafstand behouden blijft.

Continu overheidsoptreden

Met een ontwerp van industriële kwaliteit, LED-statusindicatoren, gecentraliseerd rackbeheer en hoge systeembetrouwbaarheid is de oplossing zeer geschikt voor bedrijfskritische bewakingsnetwerken.

Projectresultaten

Na de implementatie heeft het overheidstoezichtnetwerk verschillende operationele verbeteringen bereikt.

Het gecentraliseerde bewakingscentrum werd aanzienlijk eenvoudiger te beheren dankzij de invoering van in een rek gemonteerde ontvangerkaarten.

Glasvezeltransmissie elimineerde de interferentie en signaalverslechtering die gewoonlijk gepaard gaat met analoge coaxiale installaties over lange afstanden.

De onderhoudsefficiëntie verbeterde omdat technici snel de modulestatus konden identificeren via LED-indicatoren en individuele ontvangerkaarten konden vervangen zonder de resterende kanalen te beïnvloeden.

De modulaire architectuur bereidde het bewakingsnetwerk ook voor op toekomstige camera-uitbreiding zonder dat grote aanpassingen aan de infrastructuur nodig waren.

Het allerbelangrijkste was dat de overheidsinstantie een zeer betrouwbaar analoog videotransmissieplatform kreeg dat in staat is om continue beveiligingsmonitoring te ondersteunen met een stabiele beeldkwaliteit en vereenvoudigd onderhoud.

Conclusie

Voor organisaties die analoge CCTV-infrastructuur blijven exploiteren en tegelijkertijd een hogere transmissiebetrouwbaarheid, gecentraliseerd beheer en schaalbaarheid op de lange termijn nodig hebben, biedt OLYCOM'sVideo-optische converteroplossing biedt een efficiënt migratiepad.

Door standalone veldzenders, in een rek gemonteerde ontvangerkaarten en het OM1918-chassis met 18 slots te combineren, demonstreert dit overheidsproject in Singapore hoe analoge video betrouwbaar via glasvezel kan worden getransporteerd en tegelijkertijd professioneel gecentraliseerd apparatuurbeheer kan worden gerealiseerd.

Of ze nu worden ingezet in overheidsfaciliteiten, transportknooppunten, nutsvoorzieningen, industriële installaties of kritieke infrastructuur, OLYCOM's Analoge Video over Glasvezel-oplossingen leveren betrouwbare prestaties, vereenvoudigd onderhoud en flexibele uitbreiding voor moderne bewakingsnetwerken.
