Dual-route beschermd OTN-DWDM-netwerk van 40 Gbps

Overzicht van het project

Een regionale omroep- en telecommunicatieonderneming had een betrouwbaar optisch transmissiesysteem nodig om twee grote servicecentra met een afstand van ongeveer 200 km met elkaar te verbinden.

Het doel was het opbouwen van een optisch transportnetwerk van dragerniveau dat in staat is om meerdere bedrijfskritische diensten te ondersteunen, waaronder digitale televisieomroep, breedbandinternettoegang,Interactieve IPTV-diensten, en gegevensoverdracht.

Om een hoge beschikbaarheid en toekomstige schaalbaarheid te garanderen, heeft de exploitant een dubbele-route glasvezeltransmissiearchitectuur ingezet op basis van geavanceerdeOTN (optisch vervoersnetwerk),DWDM (Dense Wavelength Division Multiplexing), en CWDM-optische transmissietechnologieën.

De oplossing biedt optisch transport met een hoge capaciteit, flexibele golflengte-uitbreiding en meerlagige bescherming om een ononderbroken dienstverlening over het gehele netwerk te garanderen.

Uitdagingen voor het netwerk

Langeafstandsvezeltransmissie met hoge betrouwbaarheidseisen

De transmissieafstand tussen de twee servicestations overschreed 200 km, wat een robuuste optische transportoplossing vereiste die in staat was om een stabiele signaalkwaliteit over meerdere glasvezelspanningen te behouden.

De bestaande glasvezelinfrastructuur bestond uit:

Primaire glasvezelroute:

• Ongeveer 195 km totale afstand
• 6 optische spanningen
• Meerdere intermediaire locaties beschikbaar voor optische versterking

Secundaire beschermingsvezelroute:

• Ongeveer 213 km totale afstand
• 10 optische spanningen
• Meerdere plaatsen voor back-upversterking

Het netwerk moest voorzien in:

• Transmissie met hoge beschikbaarheid
• Automatische schakeling van de bescherming
• Levering van diensten met een lage latentie
• Toekomstige bandbreedtevergroting
• Ondersteuning voor meerdere service-interfaces

Oplossingsarchitectuur

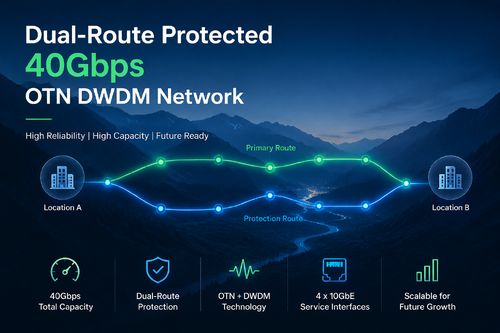

Dual-route beschermd OTN + DWDM-transmissiesysteem

De ingezette oplossing gebruikt een dubbele optische padarchitectuur met OTN-gebaseerde transmissieapparatuur in combinatie met DWDM-golflengte-multiplexingtechnologie.

De netwerkarchitectuur omvat:

• Optisch transportnetwerk (OTN) -platform
• DWDM-golflengte-divisie multiplexingssysteem
• Optische lijnbescherming (OLP)
• optische versterkingsmodules
• Geïntegreerd netbeheersysteem

Het systeem creëert een onafhankelijk beschermingspad tussen de twee kernlocaties, waardoor continue werking wordt gewaarborgd, zelfs in geval van glasvezelonderbrekingen of storingen van de optische apparatuur.

Transmissiecapaciteit en serviceondersteuning

Optisch transport met een hoge capaciteit van 10 GbE

Het systeem ondersteunt een minimale transmissiecapaciteit van 40 Gbps, met schaalbare golflengte uitbreiding voor toekomstige netwerkgroei.

De huidige dienstverlening omvat:

Elke locatie biedt meerdere 10GbE-dienstinterfaces, waardoor flexibele dienstaggregatie en -transport mogelijk is.

Belangrijkste technische kenmerken

1. DWDM-gebaseerde langeafstandsoptische transmissie

Het systeem ondersteunt:

• C-band- en L-bandgolflengte werking
• ITU-T G.694.1 conform golflengteplanning
• 50GHz / 100GHz kanaalversperring
• Minimaal 8 golflengte kanalen
• 10 Gbps of hoger vermogen per golflengte

De DWDM-architectuur maakt een efficiënt gebruik van bestaande glasvezelbronnen mogelijk zonder extra glasvezelimplementatie.

2. Meerlaagse netwerkbescherming

Om de betrouwbaarheid van het netwerk te verbeteren, worden meerdere beschermingsmechanismen ingevoerd:

Optische beschermingslaag

• 1+1 optische lijnbescherming
• Bescherming van dubbelvezelroutes
• Automatische schakeling op het optische pad

Bescherming van de transportlaag

• Bescherming van OTN-kanalen
• Bescherming op serviceniveau
• Mechanisme voor het herstel van het verkeer

De volledige beschermingsarchitectuur zorgt voor een snel herstel en minimaliseert onderbrekingen van de dienst.

3Geavanceerde optische versterkingstechnologie

Voor langeafstandstransmissie worden optische versterkermodules op tussenliggende plaatsen ingezet.

Belangrijkste mogelijkheden zijn onder meer:

• Automatische sterktebeheersing (AGC)
• Optimalisatie van de vlakheid
• Multichanaal optisch vermogen balanceren
• Stabiel signaalversterking over lange afstand

Deze functies zorgen voor een consistente optische prestatie over verschillende golflengten en transmissieafstanden.

4. Alomvattend toezicht en beheer van het netwerk

Het optische transportsystem bevat gecentraliseerde bewakingsmogelijkheden.

Het beheerplatform biedt realtime monitoring van:

• Optische vermogen niveaus
• Status van de laser
• Temperatuurinformatie
• Optische signaalkwaliteit
• Bitfoutpercentage (BER)
• Inrichting van het voertuig

Het systeem ondersteunt:

• SNMP-gebaseerde monitoring
• Verwijderd netwerkbeheer
• Prestatieanalyse
• Melding van de foutmelding

Prestaties en betrouwbaarheid

Het ingezette optische transportsystem levert prestaties van dragerniveau met:

• BER-prestaties beter dan 10−12
• Hoog kanaalisolatie
• Transmissie met een stabiele golflengte
• Snel schakelen
• 24/7 netwerkbeschikbaarheid

De modulaire hardwarearchitectuur maakt toekomstige upgrades mogelijk zonder de bestaande transmissieninfrastructuur te vervangen.

Scalabiliteit en toekomstige uitbreiding

De oplossing is ontworpen met het oog op de langetermijnontwikkeling van het netwerk.

Tot de mogelijkheden voor toekomstige upgrades behoren:

• Verhoging van de golflengte van kanalen
• Uitbreiding van de transmissiecapaciteit
• Ondersteuning van hogesnelheidsoptische interfaces
• Aanvullende dienstkaarten toevoegen
• Migratie naar OTN-netwerken met een hogere capaciteit

Het flexibele platform stelt exploitanten in staat de bandbreedte uit te breiden naargelang de toekomstige vereisten voor breedband- en multimedia-diensten.

Inzetomgeving

De optische transportapparatuur ondersteunt telecom-kwaliteitsbetrekkingen:

• Standaard op een rek gemonteerde installatie
• Compatibiliteit van 220 V wisselstroomvoeding
• Breed werktemperatuurbereik
• Industrieel ontwerp van hoge betrouwbaarheid

Het systeem is geschikt voor:

• Omroepnetwerken
• Telecom backbone netwerken
• Overheidscommunicatienetwerken
• Netwerken met glasvezel
• Optische infrastructuur van kritieke betekenis

Toepassingsscenario

Dit project toont aan hoe OTN- en DWDM-optische transmissie-technologie kan worden gebruikt om een betrouwbaar communicatienet op lange afstand te bouwen voor:

• Digitale televisieomroep
• Levering van IPTV-diensten
• Breedbandinternetvervoer
• Bedrijfsgegevenscommunicatie
• Regionale telecom backbone connectiviteit

Door het combineren van dubbele-route glasvezelbescherming, golflengte multiplexing en intelligent optisch beheer, biedt de oplossing een zeer beschikbare en schaalbare optische transportinfrastructuur.

Hoogtepunten van het project

✓ Meer dan 200 km langeafstandsvezelnet
✓ Dual-Fiber Route Protection Architecture
✓ 40 Gbps optische transportcapaciteit
✓ Meerdere 10GbE-dienstinterfaces
✓ OTN + DWDM geïntegreerde transmissieoplossing
✓ Optische lijnbescherming (OLP) voor hoge beschikbaarheid
✓ Netwerkbeheer op carrièregraad
✓ Toekomstbestendige bandbreedtevergroting
