Project voor het verbeteren van het CCTV-apparaat van het afstandsonderstation: industriële glasvezelbewakingsnetwerk

1. Achtergrond van het project

Een klant van een infrastructuurbedrijf had een betrouwbaar industriële bewakingsnetwerk nodig voor een geografisch verdeeld buitenterrein dat onder meer:

• Distributiezones voor elektriciteit
• Omheining van de omtrek
• Checkpoints voor afstandsbewaking
• Beschermingsruimtes voor apparatuur
• Toegangscontrolegaten
• Buitenopslagruimtes

Omdat de monitoringslocaties over een groot gebied waren verspreid, was de traditionele copper Ethernet-implementatie niet praktisch vanwege:

• Beperkingen van de transmissieafstand
• Hoog risico op blootstelling aan bliksem
• Elektromagnetische storingen van industriële apparatuur
• Omgevingsomstandigheden buiten
• Moeilijkheden bij gecentraliseerde energieverdeling

De opdrachtgever heeft specifiek om een oplossing gevraagd die in staat is:

• Transmissie van glasvezels over grote afstanden
• Industriële betrouwbaarheid
• Gecentraliseerd toezicht
• PoE-ondersteuning voor meerdere IP-camera's
• In de toekomst schaalbare uitbreiding
• Stabiel werken in ruwe buitenomgevingen

Om aan deze eisen te voldoen, heeft het project een op glasvezel gebaseerde industriële Ethernet-architectuur aangenomen met behulp van:

IM-FP888GWals kernaggregatie-schakelaar

IM-FP21008GWals PoE-verspreidingsschakelaar voor buiten

IM-WP054GEals de compacte toegangsschakelaar aan de rand

De definitieve oplossing was een robuuste industriële CCTV-ruggengraat die geschikt is voor 24/7 beveiligingsbewaking.

2. Oplossingsarchitectuur

Kernnetwerkontwerp:De oplossing werd in drie lagen verdeeld:

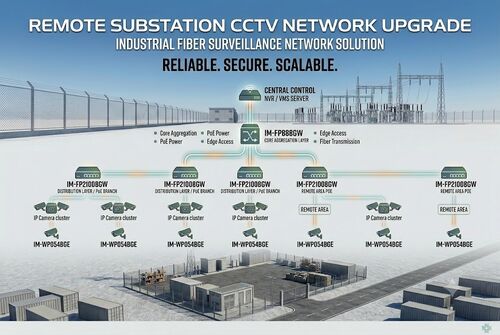

3Netwerktopologie

4. Device Rollen

A. Kernaggregatieschaal: IM-FP888GW

Dit.Ethernet-schakelaardient als het vezelaggregatiecentrum van het bewakingsnetwerk.

Belangrijkste voordelen

• 8 Gigabit SFP-vezelpoorten
• Industrieel beheerde architectuur
• VLAN en verkeersbeheer
• Afstandsvezelaggregatie
• Ringbeschermingssteun
• Industriële EMC-bescherming
• DIN-spoorontwikkeling

De IM-FP888GW aggregateert al het verkeer van de afstandsbewaking en verbindt zich rechtstreeks met het NVR/VMS-platform.

Het is vooral geschikt voor:

• Onderstations
• Slim vervoer
• Industriële campussen
• Mijnbouwomgevingen
• Olie- en gasfaciliteiten

Het apparaat ondersteunt industriële werking en geharde bescherming voor ruwe omgevingen.

B. Distributielaag: IM-FP21008GW

Dit model wordt ingezet bij buitenkasten en op afstandsbewakingsposten.

Belangrijkste kenmerken

• 8 × Gigabit PoE-poorten
• 2 × SFP-vezel-uplinks
• IEEE802.3af/at/bt ondersteuning
• Tot 90 W PoE-uitgang
• Industrieel temperatuurbereik
• ERPS-ringondersteuning
• VLAN / QoS / SNMP-beheer
• Overspanningsbescherming

Dit.DIN PoE-schakelaartoestellen met een hoog energieverbruik, zoals:

• PTZ-camera's
• IR-thermische camera's
• Draadloze AP's
• AI-randcamera's

Het biedt bovendien redundante glasvezelverbindingen voor ononderbroken bewaking.

C. Randcameralaag: IM-WP054GE

Deze compacte schakelaar is ideaal voor kleine cameraclusters.

Voorbeelden van inzet

• De toegang tot het parkeerterrein
• Bewakingsgedeelte van het hek
• Kleine opslagplaats
• Bewakingsstation
• Tijdelijke inzet buiten

Belangrijkste voordelen

• Plug-and-play werking
• 4-poort PoE downlink
• Gigabit uplink
• Compacte industriële woningen
• Montage op DIN-spoor
• 6KV-overspanningsbescherming
• Industrieel ontwerp voor grote temperaturen

Dit model vermindert de complexiteit van de implementatie en behoudt tegelijkertijd de industriële betrouwbaarheid.

5Waarom is vezel cruciaal in CCTV-netwerken?

In industriële bewakingssystemen biedt glasvezeltransmissie grote voordelen ten opzichte van koperen Ethernet:

Door industriële PoE-switches te combineren met glasvezel-uplinks heeft de klant zowel een betrouwbare stroomlevering als een stabiele transmissie over lange afstanden bereikt.

6. Reële inzetvoordelen

Na de inzet heeft de klant:

• Stabiele 24/7 bewaking
• Vergemakkelijkt onderhoud
• Verminderde complexiteit van de buitenkasten
• Gecentraliseerde controle
• Snelere probleemoplossing
• Gemakkelijker toekomstige uitbreiding
• Minder risico op stilstand

Het industriële ontwerp verbeterde ook de betrouwbaarheid van het systeem aanzienlijk in buitenomgevingen met hoge temperaturen en hoge luchtvochtigheid.

7Aanbevolen toepassingsscenario's

Deze architectuur is zeer geschikt voor:

• Slimme stadsurveillance
• Industrieel bedrijf
• Onderstations
• Zonneparken
• Olie- en gasvelden
• Spoorwegbewaking
• Bewaking van havens
• Bergbedrijven
• Beveiliging van de campus
• Monitoring van de snelweg

8Conclusies

Door het combineren van:

• IM-FP888GW
• IM-FP21008GW
• IM-WP054GE

De klant heeft met succes een schaalbaar industrieel bewakingsnetwerk opgebouwd met:

• Transmissie van glasvezels over grote afstanden
• Betrouwbare PoE-levering
• Bescherming van industriële aard
• Gecentraliseerd beheer
• Toekomstige schaalbaarheid

Deze oplossing toont aan hoe industriële Ethernet- en glasvezeltransmissie-technologieën de prestaties en betrouwbaarheid van de moderne CCTV-infrastructuur aanzienlijk kunnen verbeteren.
