Single-Fibre 400G Coherent DWDM Transmissie voor Long-Haul Netwerk Implementatie

Bij het project werd het Olycom OM5800-platform geïmplementeerd met de volgende architectuur:

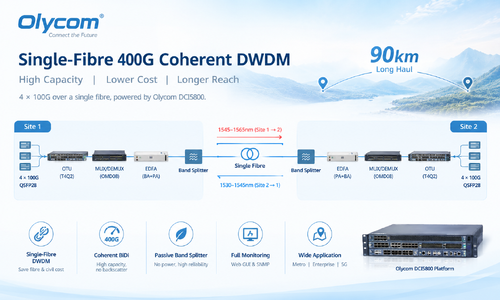

Klantzijde → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → Bandsplitter → Single Fiber → Bandsplitter → EDFA (PA+BA) → MUX/DEMUX → OTU → Klantzijde

De sleutel tot het mogelijk maken van coherente transmissie met één vezel is de bandsplitter, die de C-band in twee afzonderlijke golflengtebanden verdeelt:

• Rode band (1545–1565 nm) — transporteert verkeer van locatie 1 naar locatie 2
• Blauwe band (1530–1545 nm) — transporteert verkeer van locatie 2 naar locatie 1

De400G coherente CFP2-modulezelf is een BiDi-transceiver - hij gebruikt een enkele optische poort, met Tx op de rode band en Rx op de blauwe band.

Dit elimineert het probleem van terugverstrooiing op transceiverniveau, terwijl de bandsplitter passieve golflengte-isolatie aan de lijnzijde biedt.

Er zijn geen speciale vezels of actieve componenten nodig om bidirectionele scheiding te bereiken.

Waarom enkelvezel-DWDM?

Vraag: Waarom kiezen voor single-fiber boven een conventionele dual-fiber-implementatie?

Single-fiber DWDM halveert de vereisten voor de glasvezelinfrastructuur, waardoor zowel de kosten voor geleasde glasvezel als de uitgaven voor civiele werken direct worden verlaagd.

Voor langeafstandsroutes waar de beschikbaarheid van glasvezel beperkt of duur is, betekent dit een aanzienlijke operationele en kapitaalbesparing.

De Bandsplitter is een volledig passieve component zonder stroomvereiste, waardoor een verwaarloosbare complexiteit wordt toegevoegd en de architectuur met één vezel mogelijk wordt gemaakt.

Gecombineerd met coherente BiDi-transceivers levert de oplossing 400G capaciteit met dezelfde glasvezelvoetafdruk als een traditioneel enkelkanaalssysteem.

Belangrijke implementatieparameters

Overspanningsafstand: 90 km

Spanverlies: ~25dB

Capaciteit lijnzijde: 400G (4×100G geaggregeerd)

Zendontvangertype: 400G Coherent CFP2 BiDi

Clientinterfaces: 4×100G QSFP28 (100GBASE-LR4)

Versterking: OBA20/G12 (Booster) + OPA16/G20 (Voorversterker) per richting

Mux/Demux: OMD08 — 8-kanaals C21–C28 100GHz DWDM

Single-Fibre-technologie: Bandsplitter (C-band rood/blauw-scheiding)

Beheer: OM5800 NMS via Web GUI en SNMP

Uitbreiding van toepassingen: meer dan punt-tot-punt-koppelingen

Hoewel deze implementatie zich richtte op een point-to-point langeafstandsverbinding, is hetzelfde OM5800-platform en dezelfde BiDi-benadering met één vezel toepasbaar in een reeks netwerkscenario's.

1. Metro- en regionale netwerken

Verbindingsverbindingen van stad tot stad of datacenters waar glasvezel kostbaar is, profiteren rechtstreeks van single-fiber DWDM, waardoor de effectieve capaciteit op de bestaande infrastructuur wordt verdubbeld.

2. Enterprise- en campusnetwerken

Organisaties met beperkte dark fiber tussen campussen of gebouwen kunnen single-fiber DWDM gebruiken om de bandbreedte te maximaliseren zonder extra glasvezelinzet.

3. Mobiele backhaul en 5G fronthaul

Naarmate 5G-netwerken groter worden, vereisen fronthaul- en backhaul-verbindingen steeds vaker transport met hoge capaciteit en lage latentie. Single-fiber coherente DWDM biedt een efficiënt upgradepad zonder grote veranderingen in de glasvezelinfrastructuur.

Veelgestelde vragen

Vraag: Hoe lost de bandsplitter het backscatterprobleem op?

De bandsplitter wijst elke transmissierichting toe aan een ander deel van de C-band: rood (1545–1565 nm) en blauw (1530–1545 nm). Omdat de BiDi CFP2-transceiver op verschillende golflengtebanden zendt en ontvangt, valt het eigen terugverstrooide licht buiten de ontvangstband en wordt eruit gefilterd, waardoor interferentie wordt voorkomen.

Vraag: Is de bandsplitter een actief onderdeel?

Nee. De bandsplitter is volledig passief: hij vereist geen stroom en introduceert geen actieve storingspunten. Dit draagt ​​bij aan de algehele betrouwbaarheid van de enkelvezeloplossing.

Vraag: Kan het OM5800-platform op afstand worden beheerd?

Ja. De OM5800 NMS biedt een webgebaseerde GUI voor realtime monitoring van alle transceiverparameters, inclusief Tx/Rx-vermogen per kanaal, alarmdrempels, temperatuur, spanning en LOS-status. SNMP-polling-integratie wordt ook ondersteund voor geautomatiseerde netwerkbeheersystemen.

Vraag: Welke clientinterfaces worden ondersteund?

De T4Q2 OTU-kaart ondersteunt 4×100G QSFP28-clientinterfaces, die worden samengevoegd tot een enkel 400G coherent CFP2-lijnsignaal. Het platform ondersteunt ook configuraties met hogere capaciteit voor toekomstige netwerkgroei.
