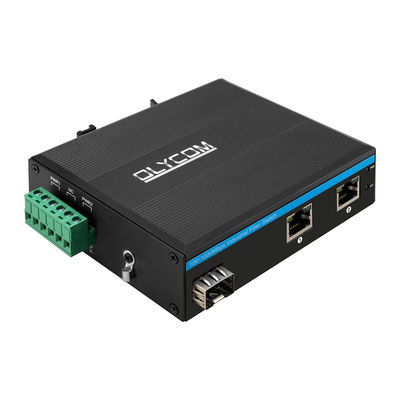

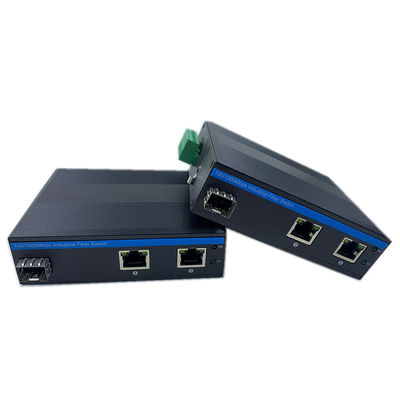

Olycom Gigabit 15.4W 30W PoE Rugged Network Switch
Introductie van de industriële Ethernet-switch
De IM-FP122GE-serie is de 10/100/1000 Mbps industriële PoE-vezelschakelaar met
- Naleving van IEEE802.3af/at
- Voer actief PoE ((DC48V) aan PoE-IP-camera's, WAP's enz. via een koperkabel van Cat5 of hoger
- 1x100/1000Mbps SFP-vezelpoorten met automatische detectie
- 2x10/100/1000Mbps Auto-sensing RJ45, IEEE 802.3af/op stroom tot 1~2 poorten
- Het detecteren van de PoE-modi ((niet-PoE, 802.3af/at compliant) van aangesloten elektrische apparatuur
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- DIN-spoor- of wandinstallatie
- Vermogensbereik tot 100 meter
- Voldoen aan de FCC- en CE-normen
- Temperatuur van de bedrijfsomgeving: -40°C/75°C
Het betrouwbare industriële ontwerp zou een continue en stabiele werking van het automatiseringssysteem kunnen garanderen.
Specificatie van industriële vezelschakelaar
| Productnaam |
Gigabit Unmanaged Industrial PoE Fiber Switch ((1F+2TP) |
| Model nr. |
IM-FP122GE |
| Haven |
1x100/1000M SFP-vezels
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
2x10/100/1000M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)

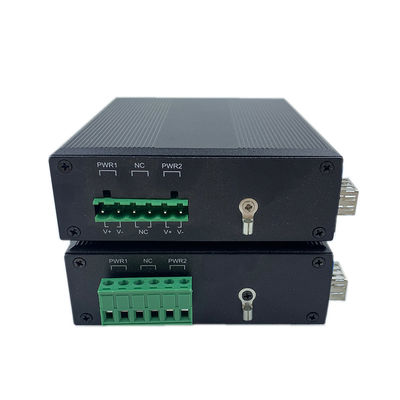

1x6-PIN Power Terminal Block
|
| Protocol |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bij 30W ((PoE+)
|
| Overschakeling van functies |
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systembandbreedte: 6 Gbps (niet-verkeersopstopping)
Doorstuur snelheid: 8.928Mmps
4K.
Pakketbuffergrootte: 1,75 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
| LED's |
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: transmissie snelheid is 1000Mbps
Blinkend: in transmissie
Af: Onverbonden of werkingssnelheid is 10/100Mbps
|
Over PoE
Inputspanning van PoE-voeding: 48V (max 52V)
Eenmalige PoE-toevoer: 30 W (poort 1~4)
Totaal budget: 120 W
PoE-uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
Vermogenverbruik: Volledige belasting zonder PoE≤5W
PoE-bedrading: 1/2 (V+), 3/6 (V-)
Industriestandaarden
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
Certificering
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 bedoelde technische specificatie worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
Verpakking
- 1 pc schakelaar
- 1pc gebruikershandleiding
Opmerking
Accessoires (DIN-spoorbeugel, optische module, stroomvoorziening, patchcord, netwerkkabel enz.) zijn NIET inbegrepen in de verpakkingsdoos, maak het zelf klaar of koop een complete set bij ons
Verzendkistgegevens
Productgrootte: 11,4*9,3*3,5 cm
Inwendige doos: 23*16,5*5,8 cm
Gewicht van het product: 0,35 kg
Verpakkingsgewicht: 0,45 kg
Grootte van de masterbox: 67*33*47cm
Verpakking: 40 stuks
Verpakkingsgewicht: 20 kg
| Industriële optische module |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
| Industriële DIN-stroomtoevoer |
| De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld. |
AC220V tot DC48V1.6A, -30°C ∼70°C |
| IM-DAC220/DC48V2.5A |
AC220V tot DC48V2.5A, -40°C ∼70°C |
Toepassing van CCTV PoE-switch
