Compact modulair ontwerp One-Stop 400G/800G DWDM-oplossing
Productoverzicht
OM5800 is een door OLYCOM gelanceerd innovatief DCI OTN-transmissieplatform.
OM5800 heeft de kenmerken van kleine afmetingen, toegang tot diensten met grote capaciteit, langeafstandsoverdracht, eenvoudige en handige werking en beheer via een web-gUI,betrouwbare werking en energiebesparing en vermindering van emissies, die effectief tegemoetkomt aan de behoeften van langeafstands- en grote bandbreedtegebruikers datacenter interconnectie transmissie.
De OM5800 heeft een modulair ontwerp dat zowel optisch-elektrische ontkoppeling voor kostenreductie als geïntegreerd beheer binnen hetzelfde chassis mogelijk maakt.
Met SDN-mogelijkheden creëert het een intelligente en open netwerkarchitectuur.
Het systeem ondersteunt de YANG-modelinterface op basis van het NetConf/YANG-protocol, terwijl het ook meerdere beheermethoden biedt, waaronder Web GUI, CLI, NetConf en SNMP voor gestroomlijnde operaties.
Belangrijkste kenmerken
1Ultra-hoge integratie:
1U&2U Chassis,2U ondersteunt 4*1,6T service slots, 1U ondersteunt 2*1,6T service slots; service card is compatibel
Aan de klantzijde:
Ondersteunt GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE enz. (zie de kaartgegevens voor meer details)
Lijnzijde:
Ondersteunt 100G/200G/400G/800Gbps per golf
2. Ultra grote capaciteit:
Een enkel chassis kan maximaal 6,4 ton capaciteit dragen, waardoor het toonaangevende niveau in de industrie wordt bereikt.
3Extreme eenvoudige bewerkingen:
Flexible definitie, web GUI intelligent onderhoud,
het verbeteren van de bruikbaarheid van afstandsbediening en
onderhoud
Ondersteunt afstandsnetwerkpoort en seriële poort
toegang, en ondersteunt afstand koude en hete herstart
Ondersteuning van upgrades van chassis en kaart, invoer van configuratie en download van logs
4Witte doos ontwerp:
Ondersteuning voor Netconf-protocollen op basis van het Yang-model
Web GUI/CLI/SNMP
Wacht op de open management interface, ondersteun Open API, en realiseer management ontkoppeling
5. Geschikt voor datacenters en machines:
Ondersteuning van warm aansluiten van service/hoofdcontroller/Ethernet-interface/ventilator/stroomkaart
De hele machine is voorzien van een ontwerp voor lucht/na lucht, met een sterke warmteafvoercapaciteit
Master 1: 1 back-up, ondersteuning voor Gigabit Ethernet
beheer, ondersteuning voor OSPF-netwerken
Compatibel met AC/HVDC/-48V stroomvoorziening voor datacentertoepassingen.
Productspecificatie
|
Projectnaam
|
Beschrijving
|
|
Transmissiecapaciteit
|
96*200 Gbps /60*400 Gbps
|
|
Netwerkbeheer-eenheid
|
-
2U/4U Chassis: dubbele master 1:1 back-up bescherming
-
1U-chassis: enkelganger
-
Beheerpoort: 2* RJ45 Gigabit Ethernet elektrische poort, 2* SFP Gigabit Ethernet optische poort
1* USB-consolepoort type C
MUX-poorten: 2*Mux- en Demux-apparaatbeheerpoort
|
|
Elektrische laagkaart
|
200G TMUX ondersteunt dubbele 2*100G tot 1*200G diensten
200G TMUX ondersteunt 20*10G tot 1*200G diensten
200G TMUX ondersteunt 10*10G + 1*100G of 2*100G tot 1*200G diensten
400G TMUX ondersteunt 4*100G tot 1*400G diensten
400G TMUX ondersteunt 4*100G tot 2*400G (1+1 bescherming) diensten
800G TMUX ondersteunt 8*100G tot 1*800G-diensten
800G TMUX ondersteunt dubbele 2*400G tot 1*800G diensten
|
|
Optische laagkaart
|

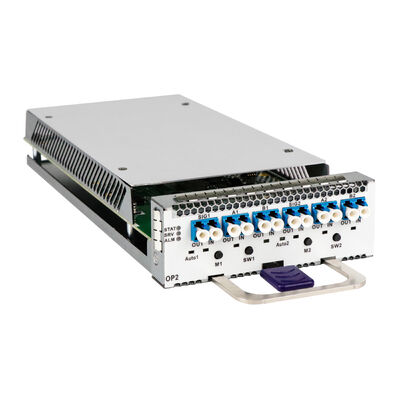

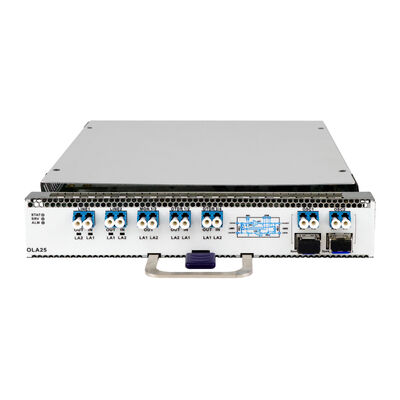

WSS-kaart / TFF-kaart / OP-kaart / OTDR-kaart / OCM-kaart / OA-kaart / OLA-kaart / PTM-kaart / 8-golf MUX / 48-golf MUX / 48-golf VMUX / 96-golf MUX-kaart
|
|
Grootte
|
1/2 Dienstkaart
|
216 mm (W) * 262 mm (D) * 40 mm (H)
|
|
1/4 Dienstkaart
|
107 mm (W) * 262 mm (D) * 40 mm (H)
|
|
4U-chassis
|
Ondersteunt 16*1/4 slots of 8*1/2 slots
442 mm (W) * 485 mm (D) * 176 mm (H)
|
|

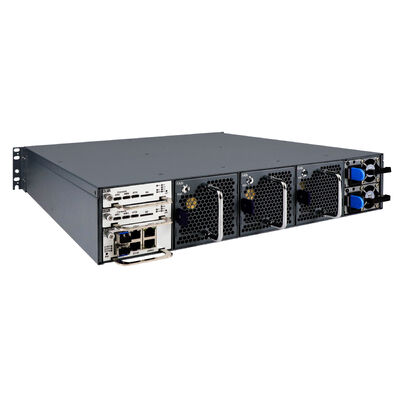

2U-chassis
|
Ondersteunt 8*1/4 slots of 4*1/2 slots
442 mm (W) * 485 mm (D) * 88 mm (H)
|
|
1U-chassis
|
Ondersteunt 4*1/4 en 2*1/2 slots
442 mm (W) * 485 mm (D) * 44 mm (H)
|
|
Milieu
|
Werktemperatuur
|
-5°C ~ 45°C
|
|
Bergingstemperatuur
|
-40 °C ~ 80 °C
|
|
Vochtigheid
|
5% ~ 95% geen condensatie
|
|
Stroombron
|
Dual power 1:1 back-up: AC220V/hoge spanning DC/-48V optioneel
|
|
Machtverlies
|
4U<2300W,2U <1300W; 1U <800W (gebaseerd op volledige laagvermogen/ventilator bij volle snelheid),
|
Telecom QC-kader
1. Kwaliteitsnormen
Voldoen aan ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Omvatten klantspecifieke vereisten
Definieer benchmarks: doorvoer, latentie, stroomverbruik, duurzaamheid
2. QC-proces
Inkomende inspectie: Controleer optische modules, PCB's, stroomvoorzieningen, behuizingen
Productiecontrole: AOI-inspectie, soldeerkwaliteit, optische uitlijning, poort- en PoE-verificatie
Functioneel onderzoek:
Schakelaar: doorvoer, VLAN, QoS, PoE-uitgang
DWDM: golflengte nauwkeurigheid, OSNR, optische vermogen
Omgevingsonderzoek: temperatuur (-40°C tot 75°C), luchtvochtigheid, trillingen
Burn-in: werking met een hoge belasting, monitorpakketverlies en stabiliteit
Eindcontrole: uiterlijk, etikettering, volledige functie opnieuw testen
3. Testapparatuur
Optische spectrumanalysator (OSA)
Verkeersgenerator (doorvoer, latentie)
Protocolanalysator (TCP/IP, VLAN)
Omgevingskamers en trillingstabellen
4. Documentatie
Volledige testdocumenten (verslagen, kalibratie, certificeringen)
QC-systeem voor traceerbaarheid en het opsporen van gebreken
5. Voortdurende verbetering
Root Cause Analysis (RCA)
Klantfeedbacklus
Regelmatige opleiding van het personeel
Het resultaat: hogere betrouwbaarheid, lager falen, lagere kosten na verkoop.
