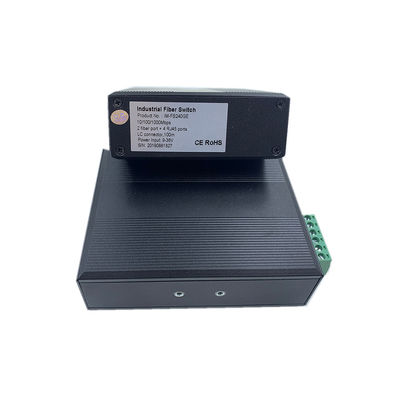

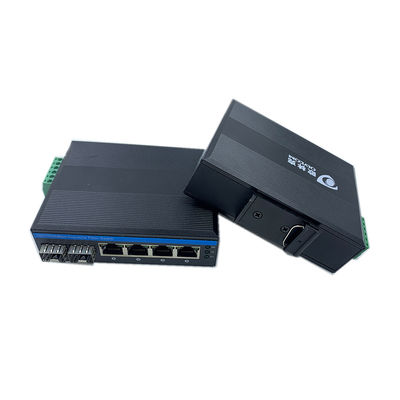

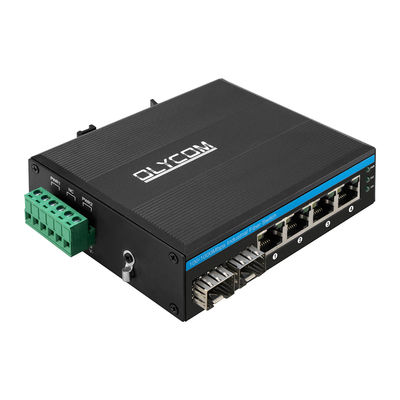

Outdoor IP40-geclassificeerde DIN Gigabit Ethernet Switch
Technische gegevens van industriële glasvezelswitch
| Productnaam |
10/100/1000 Mbps industriële glasvezelswitch (2F+4TP) |
| Modelnummer |
IM-FS240GE |
| Poort |
2x100/1000M SFP-vezel
SM: 1310nm/1550nm, 20 km; 1490nm/1550nm, 40~120 km
MM: 1310nm, 2 km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 (ondersteunt automatische detectie MDI/MDIX)
1x6-PINS voedingsklemmenblok
|
| Protocol |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Schakelfuncties |
Transmissiemodus: opslag en doorsturen
Doorstuurvertraging:<10us
Systeembandbreedte: 12 Gbps (geen verkeersopstopping)
Doorvoersnelheid: 17,856 Mmps
MAC: 4K
Pakketbuffergrootte: 1,75 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-afgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
| LED's |
Voeding, Vezel, Netwerk, PoE
PWR: Voeding
Vezel: FX1, FX2
Aan: transmissie is normaal
Uit: transmissie is NIET normaal (defecte optische module of verbroken)
Koperoranje: PoE-indicator
Aan: PoE werkt
Uit: PoE werkt niet of dit is een niet-PoE-apparaat
Kopergroen: snelheidsindicator
Aan: transmissiesnelheid is 1000 Mbps
Knipperend: in transmissie
Uit: verbroken of werksnelheid is 10/100 Mbps
|
| Stroomverbruik |
Volledige belasting ≤5W |
| Voeding |
Redundante DC12V~DC52V-ingang, typisch DC12V/DC24V/DC48V
Omgekeerde aansluiting: ondersteuning
|
| Omgeving |
Werktemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Werkvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
| Industriële normen |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Behuizing: Gegolfde metalen behuizing, IP40-gradeniveau
Afmeting: 114*93*35mm
Montagemethode: Din-rail/Wandmontage
Gewicht: 0,35 kg/0,45 kg (Netto/Bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |
Belangrijkste kenmerk van onbeheerde netwerkswitch
- 2x100/1000 Mbps automatisch detecterende SFP-vezelpoorten
- 4x10/100/1000 Mbps automatisch detecterende RJ45
- 6KV Ethernet-overspanningsbeveiliging, aanpassen aan een ruwe buitenomgeving
- Ondersteuning Auto MDI/MDIX
- Flow control-modus: full duplex met IEEE 802.3x-standaard, half duplex met Back pressure-standaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX compatibel
- DIN-rail- of wandinstallatie
- Voldoet aan FCC- en CE-normen
- Een store-and-forward schakelmechanisme
- Bedrijfstemperatuur: -40°C～75°C
Het is een ideale oplossing voor IP-bewaking, wind, elektriciteit, metro PIS, montageautomatisering, stroom SCADA, afvalwaterzuivering, metallurgie, intelligent transport, spoorwegtransport, militaire en andere industrieën
Paklijst van DIN LAN Switch
- 1pc switch
- 1pc gebruikershandleiding
Opmerking
Accessoires (DIN-railbeugel, optische module, voeding, patchsnoer, netwerkkabel etc.) zijn NIET inbegrepen in de verpakking, bereid deze zelf voor of koop een complete set bij ons
Verzenddoosinformatie
Productgrootte: 11,4*9,3*3,5 cm
Binnendoosgrootte: 23*16,5*5,8 cm
Productgewicht: 0,35 kg
Verpakkingsgewicht: 0,45 kg
Masterdoosgrootte: 67*33*47 cm
Verpakkingshoeveelheid: 40 stuks
Verpakkingsgewicht: 20 kg
FAQ van Olycom Switch
1, Op welke chip is het gebaseerd?
Olycom: Realtek
2, Kan ik het aanpassen?
Olycom: Ja
We ondersteunen OEM-diensten zoals logo, modelnaam, label, PVC-masker en productonderdelen (montagekit, voedingsklemmenblok etc.)
3, Kan ik het aansluiten op 10/100M-apparaten?
Olycom: Ja
Vezelpoorten ondersteunen 100M- of 1G-optische modules, plug-and-play, geen extra configuratie nodig
Koperpoorten zijn 10/100/1000M auto-adaptief
4, Wordt het beheerd?
Olycom: Nee
Het is gewoon plug-and-play, maar we hebben een beheerd model (IM-FS240GM)
