Fiber Optic Media Converter Chassis
Product Introductie
- OLYCOM 19'' 2U media converter rack OM1916 is ontworpen om media converter modules te concentreren.
- Het plug-and-play ontwerp biedt maximale installatiegemak.
- Het kan 16 modules bevatten en ondersteunt gemengde installatie van 100Mbps en 1000Mbps modules.
Kenmerken
- Dubbele voeding, beschikbaar in AC 220V of DC-48V
- Gemengde installatie van 100M en 1000M modules
- Maximale flexibiliteit voor gecentraliseerde controle
- Eenvoudige installatie in een 19” 2U kast
- Ondersteunt detectie van stroomuitval van externe CPE
- D/D functie voor ondersteunde SFP optische transceivers
Technische Parameters
| Slots |
16 slots |
|
Compatibiliteit (met kaarten)
|
OM220 serie Megabit/Fast Ethernet media converter kaarten |
| OM320 serie Gigabit Ethernet media converter kaarten |
| OM520 serie WDM media converter kaarten |
| OMX30 serie SFP media converter kaarten |
| Ondersteunt gemengde installatie |
|
10/100BASET
/10/100/1000BASE-T (kaarten)
|
STP of UTP Categorie 5/5e/6 kabel (max. 100m) |
|
100BASE-FX
/1000 BASE-FX (kaarten)
|
50/125um, 62.5/125um multimode glasvezelkabel (550m)
9-125um singlemode glasvezelkabel (20/40/60/80/100km)
|
|
Conversiemodus
Vertragingstijd (kaarten)
|
Store-and-Forward <10us
Straight-through <0.9us
|
| Flow control (kaarten) |
Full duplex flow control, Half duplex back pressure |
| MTBF (beide) |
50.000 uur |
| RJ-45 poort |
Auto-MDI/MDIX (kaarten) |
| Glasvezelconnector |
SC standaard, SF/TC optioneel (kaarten) |
| Golflengte |
1310nm/1550nm (kaarten) |
| Afmetingen |
1 slot van OM1916 rack (kaarten)
485mm(L)×320mm(B)×90mm(H) (rack)
|
| Gewicht |
G.W: 0.112kg (kaarten), G.W: 6.400kg (rack) |
| Stroomverbruik |
<2.5W (kaart en rack) |
| BER |
<1> |
| Bedrijfstemperatuur |
-10℃～+75℃ (rack) |
| Opslagtemperatuur |
-45℃～+85℃ |
| Vochtigheid |
5%~90% niet-condenserend (beide) |
| MAC Adrestabel |
1K (kaarten) |
| Buffergrootte |
1M (kaarten) |
| Artikelnummer Code |
| OM1916 |
19 |
16 |
| |
19'' 2U |
16 slots |
| 220V |
Dubbele interne 220V voeding |
| 48V |
Dubbele interne 48V voeding |
| 220V/48V |
Interne 1 x 220V voeding + 1 x 48V voeding |
| FE |
10/100Mbps auto sensing |
| GE |
10/100/1000Mbps auto sensing |
| OM220 |
Megabit/Fast Ethernet media converter kaarten |
| OM320 |
Gigabit Ethernet media converter kaarten |
| OM520 |
WDM media converter kaarten |
| OMX30 |
SFP media converter kaarten |
| M,S |
M-Multimode, S-Singlemode |
| S,U |
WDM serie, S-1310nm, U-1550nm |
| FC,ST,SC,LC |
Type glasvezelconnector |
| 2, 20, 40… |
Cijfers naast glasvezelmodus - werkingsafstand |
Over OLYCOM
1. Bedrijfsprofiel
Opgericht in 2003, is OLYCOM een technologiegedreven leverancier van glasvezel- en netwerkoplossingen, gericht op het leveren van stabiele, schaalbare connectiviteit voor wereldwijde klanten in de industriële, telecom- en zakelijke sectoren.
2. Kernaanbod
Producten omvatten industriële Ethernet-switches, DWDM-systemen, PoE-switches, media converters en optische modules, ter ondersteuning van snelle transmissie, langeafstandscommunicatie en flexibele netwerkuitbreiding.
3. Toepassingsscenario's
Oplossingen worden veelvuldig gebruikt in transport, energie, productie, datacenters, beveiligingssystemen en smart city-projecten waar betrouwbaarheid en prestaties cruciaal zijn.
4. Wereldwijde aanwezigheid
OLYCOM bedient klanten in meer dan 120 landen, werkt samen met systeemintegrators, distributeurs en operators, en past zich aan diverse technische en marktvereisten aan.
5. Belangrijkste sterke punten
Engineering-gedreven ontwikkeling, strikte kwaliteitscontrole (ISO9001, CE, FCC, RoHS), flexibele OEM/ODM-diensten en een sterke balans tussen prestaties en kosten.
6. Visie & Waarde
Toegewijd aan het mogelijk maken van efficiënte, betrouwbare connectiviteit, streeft OLYCOM ernaar een vertrouwde wereldwijde partner te zijn in optische communicatie en netwerkinfrastructuur.
FAQ
1. Hoeveel media converter modules kan dit chassis bevatten en welke typen zijn compatibel?
Het OM1916 chassis biedt 16 slots in een compacte 19-inch 2U rack-mount vormfactor, waardoor maximaal 16 media converter modules in één unit kunnen worden gehuisvest en beheerd in uw apparatuurkast.
Het ondersteunt gemengde installatie van zowel 100Mbps als 1000Mbps modules tegelijkertijd binnen hetzelfde chassis, inclusief de OM220 serie Fast Ethernet kaarten, OM320 serie Gigabit Ethernet kaarten, OM520 serie WDM kaarten en OMX30 serie SFP media converter kaarten. Deze flexibiliteit stelt u in staat om converters van verschillende snelheden en glasvezeltypen te consolideren op één centraal beheerde locatie zonder aparte chassis voor elk module type.
Het plug-and-play kaartontwerp betekent dat modules snel en eenvoudig zonder gereedschap kunnen worden geplaatst of verwijderd, wat de installatietijd minimaliseert en toekomstige uitbreiding of vervanging vereenvoudigt.
2. Welke voedingsopties ondersteunt het OM1916 chassis en is er redundantie?

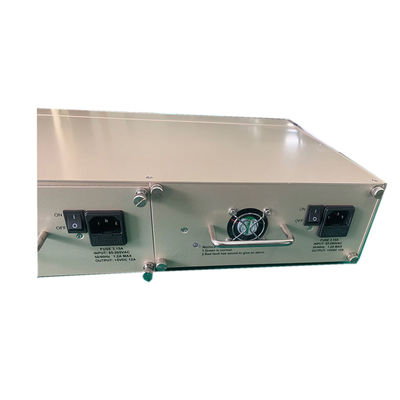

De OM1916 is uitgerust met dubbele voedingsingangen, die zowel AC 220V als DC 48V voedingsbronnen ondersteunen. Dit dubbele ingangsontwerp biedt stroomredundantie, zodat als één voedingsbron uitvalt of wordt onderbroken, het chassis automatisch blijft werken vanaf de secundaire voeding zonder de geïnstalleerde converter modules te beïnvloeden.
DC 48V compatibiliteit maakt dit chassis ook direct geschikt voor implementatie in telecommunicatieruimtes en carrier-grade faciliteiten waar 48V DC stroomdistributie de standaard infrastructuur is, waardoor extra AC-naar-DC conversieapparatuur overbodig wordt.
Met een MTBF van 50.000 uur en een totaal stroomverbruik van minder dan 2.5W per kaart en rack gecombineerd, is de OM1916 ontworpen voor betrouwbare continue 24/7 werking in missiekritieke netwerkomgevingen.
3. Ondersteunt dit chassis externe monitoring van aangesloten modules en de status van de CPE-voeding?
Ja. De OM1916 ondersteunt detectie van stroomuitval van externe CPE, waardoor netwerkbeheerders de voedingsstatus van aangesloten apparatuur bij de klant vanaf een centrale locatie kunnen monitoren zonder fysieke inspectie van elke externe locatie.
Deze functie is met name waardevol in serviceprovider- en zakelijke WAN-omgevingen waar media converters worden ingezet op geografisch verspreide locaties, zoals filialen, afgelegen gebouwen of straatkasten. Vroege detectie van een externe stroomuitval stelt operationele teams in staat proactief te reageren voordat eindgebruikers worden beïnvloed.
Het chassis ondersteunt ook de D/D (Dying Gasp) functie voor compatibele SFP optische transceivers, wat een extra laag van linkfoutmeldingen biedt die de zichtbaarheid van de gezondheid van de algehele glasvezelnetwerkinfrastructuur verder verbetert.
4. Welke glasvezeltypen en transmissieafstanden worden ondersteund door de compatibele modulekaarten?
Het OM1916 chassis ondersteunt een uitgebreid scala aan glasvezeltypen en afstanden via zijn compatibele modulekaarten, waardoor het aanpasbaar is aan vrijwel elke bestaande glasvezelinfrastructuur.
Voor multimode glasvezel ondersteunt het 50/125μm en 62.5/125μm kabel op afstanden tot 550 meter, geschikt voor intra-gebouw en campus backbone-verbindingen. Voor singlemode glasvezel ondersteunt het 9/125μm kabel op afstanden van 20km, 40km, 60km, 80km en tot 100km, afhankelijk van de geselecteerde modulekaart, wat alles dekt van metro-netwerkverbindingen tot langeafstandsverbindingen over grote geografische gebieden.
Zowel 1310nm als 1550nm golflengtes worden ondersteund over het assortiment kaarten, met SC als de standaard glasvezelconnector en ST en FC als optionele alternatieven. Het chassis ondersteunt ook WDM modulekaarten via de OM520 serie, waardoor wavelength division multiplexing mogelijk is voor een hogere glasvezelcapaciteit waar nodig.
