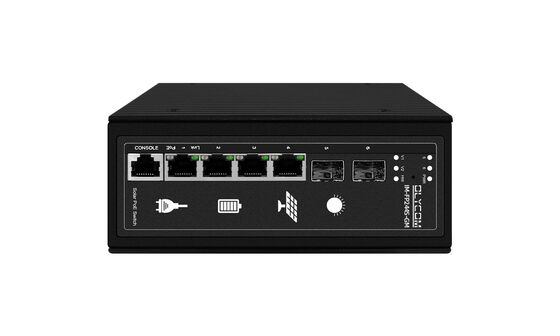

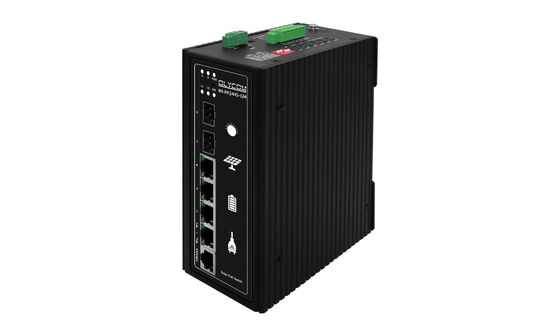

Ingebouwde MPPT PoE-switch op zonne-energie L2 Beheerd Gigabit Ethernet 4-poorts DIN-gemonteerd CE

Productnaam

10/100/1000Mbps beheerde industriële zonne-energie PoE-switch ((2F+4TP)

Model nr.

IM-FP244S-GM

Haven

4*10/100/1000Base TX PoE-poorten (gegevens)

2*100/1000M SFPl-poorten

PoE-poort

1 poort ondersteunt IEEE802.3af/at/poe++/bt, max 90W PoE uitgang

2-4 poort ondersteunt IEEE802.3af/at,max 30W/poort,PoE uit

Beheer van havens

Eén consolepoort

Reset-toets

Eén

PoE-brug

Maximaal 120 W

Netwerkprotocollen

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; AI PSE;

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP ((Spanning Tree Protocol);RSTP/MSTP ((Rapid Spanning Tree Protocol)

EPPS-ringnetwerkprotocol;EAPS-ringnetwerkprotocol

Portspecificatie

10/100/1000BaseT(X)Auto

Doorstuurmodus

opslaan en doorsturen (volledige draadsnelheid)

Bandbreedte

20 Gbps

Verzending van pakketten

40.32pps

MAC-adrestabel

8K

cache

4.1M

Transmissieafstand

10BASE-T:Cat34,5 UTP ((= 250 meter)

100BASE-TX:Cat5 of later UTP ((=100 meter)

1000BASE-TX: Cat6 of hoger UTP ((=1000 meter)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) of 10μm SMF ((2m~5000m) Ondersteuning van universele BIDI

Het percentage

Ethernet 10 Mbps half duplex, 20 Mbps full duplex

Fast Ethernet 100 Mbps half duplex, 200 Mbps full duplex

Gigabit Ethernet 2000Mbps fuli duplex

CPU

500 MHz

Flash

16M

RAM

128M

Watt

Laad + volle lading: 300w;

Schakelfunctie schakelaar

PWR: Vermogensindicator

SYS: systeemindicator

Netwerkpoort: (netwerkaansluitingsindicator lichtgroen)

PoE-indicatorlicht: (netwerkaansluitingsindicator lichtoranje)

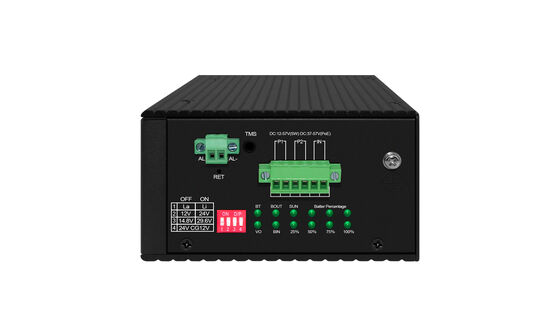

LED-indicator voor het opladen

BT: Batterijstatusindicator; VO: POE boost succesvolle indicator

BOUT: indicator van de batterijontlading; BIN: indicator van de batterijlading

SUN: indicator van de staat van de zonne-energie; 25%-100%: indicator van het batterijniveau

Laadfunctie

Volledig automatisch opladen, maximaal rendement 98%, maximale oplaadstroom 15A

Geïntegreerde MPPT-controle

Geïntegreerde batterijbeschermingsfunctie

Volledig automatische batterijspanningsherkenning

Geïntegreerd automatisch activeringssysteem voor lithiumbatterijen

Geïntegreerd systeem voor de bescherming bij het opstarten met een laag vermogen

Geïntegreerde interface voor de temperatuurbewaking van de batterij

Ondersteunt overtemperatuurbeschermingsfunctie

Invoervermogen

Ondersteunt 12V zonnepaneelinvoer (≤32V) / in combinatie met 12V batterij

Ondersteunt 24V zonnepaneelinvoer (≤45V) / in combinatie met 24V batterijpakket

Maximaal vermogen 1200 W

Maximale zonne-invoerspanning: 57V

Ondersteunt gelijkstroominvoer 37-57V

Ondersteunt DC/batterij opladen en ontladen 32-45V

Type batterij

Standaard 6 batterijsoorten

1: 12V loodzuurbatterijpakket

2: 24V loodzuurbatterijpakket

3: 12,6V lithiumbatterijpakket

4: 25,2 V lithiumbatterij

5: 14,8V lithium-ysterfosfaatbatterijpakket

6: 29,6V lithium-ysterfosfaatbatterijpakket

Aanpasbare batterijparameters

Ondersteunt een maximumcapaciteit van 500AH

Gebruiksomgeving

Operatietemperatuur: -20°C~65°C

Bergingstemperatuur: -40°C tot 70°C

Werkvochtigheid :10%~90%, RH Niet-stolling

Bewaarvochtigheid: 5%~90%, RH Niet-stollend

Bliksem

Beschermingsniveau

6KV 8/20us;8KV ESD elektrostatische bescherming

IP40

Grootte ((L*W*H)

Grootte van het product:157 mm*115 mm*45 mm

Verpakkingsgrootte:410mm*280mm*100mm

N.W./G.W. ((kg)

3.5/4,1 kg (Andere: Dit product omvat geen zonnepanelen of batterijen)

Installatie

DIN-spoortype (met wandbevestigingsbuis)

Garantie

Geheel apparaat voor 1 jaar ((Accessoires niet inbegrepen)

Type batterij

loodzuurbatterij

Lithiumbatterie

Lithium-ijzerfosfaatbatterijen

Batterijspanning

12V

24V

12.6V

25.2V

14.8V

29.6V

Laadmodus

MPPT ((stroom- en spanningsbeperking - constante stroom - spanningsbeperking - druk- en stroombeperking --- drijvende lading)

MPPT (stroom- en spanningsbeperkende constante stroom, constante spanning)

Hulpladingsfunctie

Ondersteuning

Batterijspanningsdetectiedrempel

< 12,6 V

< 24,8 V

< 12,2 V

< 24,4 V

< 14,2 V

< 28,8 V

Nominale laadstroom

15A

Floatstroom

50 mA-1000 mA

—

Floattijd

3 uur

—

Oplaadstop

Tijdstip van aankomst van de vloot

Nominale spanning en gelijktijdige laadstroom < 30 mA

Nominale ontladingsstroom

6.5A

3.6A

8.5A

4A

6.5A

4A

PoE-uitgangsspanning

42 tot en met 57 V

PoE-uitgangsvermogen

Maximaal 120 W

Photovoltaïsche open-circuitspanning

32 V

45 V

32 V

45 V

32 V

45 V

Input van fotovoltaïsche energie

Maximaal 57V, maximaal 1200W

Maximale laadspanning

14.7V

29.6V

12.6V

25.2V

14.8V

29.6V

Vloeiende ladingspanning

13.7V

27.4V

—

—

—

—

AfsluitingsspanningE

10.1V

20.2V

9V

18V

10.2V

20.4V

Type

Standaard 6 batterijsoort specificaties (12V accu * 3, 24V accu * 3) Aanpasbare accu parameters

Ondersteunt tot 500AH

Bescherming tegen overtemperatuur

Ondersteunt automatische uitschakeling van moederbord boven temperatuur en batterij boven temperatuur (optioneel)

Invoerbescherming

Bescherming tegen overstroom, overspanning, vertraagde start en tegen aansluiting

Uitgangsfunctie

Overstroom, overspanning en kortsluiting

Signaallamp

Indicator van de normale werking van het systeem, batterijlamp, invoernormale indicator, ladingsontladingsindicator en multifunctionele composite foutindicator

Werktemperatuur

-20 °C ~ +65 °C
