Olycom 4-poorts Gigabit Industriële Glasvezel PoE Switch
Belangrijkste Kenmerken van Glasvezel Switch
- Levert actieve PoE (DC48V) aan PoE IP-camera's, WAP's etc. via Cat5 of hogere koperkabel
- 2x100/1000Mbps Auto-sensing SFP glasvezelpoorten
- 4x10/100/1000Mbps Auto-sensing RJ45, IEEE 802.3af/at voeding op poorten 1~4
- Detecteert de PoE-modi (Non-PoE, 802.3af/at compliant) van aangesloten elektrische apparatuur

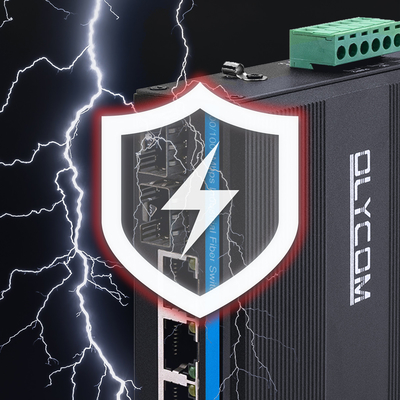

- 6KV Ethernet overspanningsbeveiliging, geschikt voor een ruwe buitenomgeving

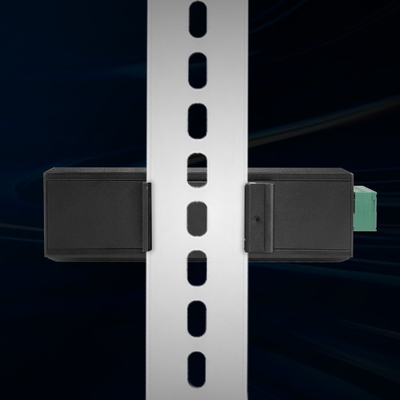

- DIN-rail of wandmontage
- Voedingsbereik tot 100 meter
- Voldoet aan FCC- en CE-normen
- Bedrijfstemperatuur: -40°C～75°C
Technische Gegevens van Industriële Netwerk Switch
| Productnaam |
10/100/1000Mbps Industriële PoE Glasvezel Switch (2F+4TP) |
| Modelnummer |
IM-FP244GE |
| Poort |
2x100/1000M SFP Glasvezel
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 (Ondersteunt MDI/MDIX auto-sensing)
1x6-PIN Voedingsaansluitblok
|
| Protocol |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Schakelfuncties |
Transmissiemodus: opslag en doorsturen
Doorvoer vertraging:<10us
Systeem bandbreedte: 12Gbps (geen verkeersopstopping)
Doorvoersnelheid: 17.856Mmps
MAC: 4K
Pakketbuffergrootte: 1.75Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 onafgeschermde twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hogere afgeschermde twisted pair (≤100m)
|
| LED's |
Voeding, Glasvezel, Netwerk, PoE
PWR: Voeding
Glasvezel: FX1, FX2
Aan: transmissie is normaal
Uit: transmissie is NIET normaal (defecte optische module of verbroken)
Koper oranje: PoE-indicator
Aan: PoE werkt
Uit: PoE werkt niet of dit is een Non-PoE apparaat
Koper groen: Snelheidsindicator
Aan: transmissiesnelheid is 1000Mbps
Knipperend: in transmissie
Uit: Verbroken of werksnelheid is 10/100Mbps
|
| Stroomverbruik |
Volledige belasting zonder PoE ≤5W |
| Voeding |
PoE voeding ingangsspanning: 48V (max 52V)
Enkele PoE voeding uitgangsvermogen: 30W (poort 1~4)
Totaal budget: 120W
PoE uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
|
| PoE Bedrading |
1/2 (V+), 3/6 (V-) |
| Omgeving |
Werktemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Werkvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
| Industriële Normen |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4: 2014
|
Verpakking en After-sales Service van Industriële PoE Switch
1* 4-poorts Gigabit Glasvezel POE Switch (ZONDER voedingsadapter en SFP-transceiver)
1* Producthandleiding
1* Garantiekaart met 3 jaar garantie
Verzenddoos informatie
Productafmetingen: 11.4*9.3*3.5cm
Binnendoos afmetingen: 23*16.5*5.8cm
Productgewicht: 0.35Kg
Verpakkingsgewicht: 0.45Kg
Hoofddoos afmetingen: 67*33*47cm
Verpakkingshoeveelheid: 40 stuks
Verpakkingsgewicht: 20Kg
| Industriële Optische Module |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Industriële DIN Voeding |
| IM-DAC220/DC48V2.5A |
AC220V naar DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V naar DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V naar DC48V10A, -40℃～70℃ |
FAQ van Industriële PoE Switch
V: Is dit de standaard POE?
A: Ja, we ondersteunen IEEE 802.3af/at voeding op 1 ~ 4 RJ45 poorten
V: Wat is de garantietijd?
A: Een jaar voor HD video optische converter, normale switch, glasvezel media converter, netwerkbooster. Drie jaar voor industriële glasvezel switch en SFP-transceiver. Levenslange reparatieservice wordt geboden.
V: Biedt u OEM-service?
A: Ja, we bieden OEM-service. Als u eisen heeft met betrekking tot het aangepaste product, bieden we dit ook aan.
V: Hoe garandeert u de kwaliteit?
A: we gebruiken absoluut nooit oude en gereviseerde materialen. Altijd een pre-productie sample voor massaproductie; 48 uur verouderingstest voor levering. Altijd eindinspectie voor verzending
