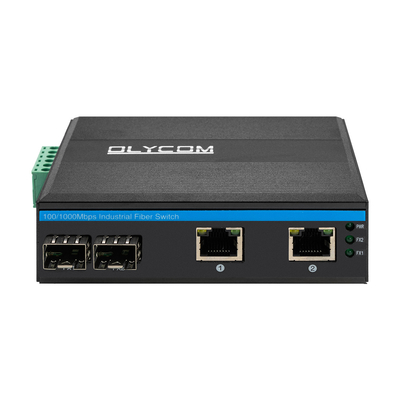

4 Port Industrial Gigabit Fiber Network PoE Switch
Belangrijkste kenmerken van industriële vezelschakelaars
- Voer actief PoE ((DC48V) aan PoE-IP-camera's, WAP's enz. via een koperkabel van Cat5 of hoger
- 2x100/1000Mbps SFP-vezelpoorten met automatische detectie
- 2x10/100/1000Mbps Auto-sensing RJ45, IEEE 802.3af/op stroom op poorten 1~2
- Het detecteren van de PoE-modi ((niet-PoE, 802.3af/at compliant) van aangesloten elektrische apparatuur
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- DIN-spoor- of wandinstallatie
- Vermogensbereik tot 100 meter
- Voldoen aan de FCC- en CE-normen
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40°C/75°C
Het is een ideale oplossing voor IP-bewaking, wind, elektriciteit, metro PIS, assemblage automatisering, power SCADA, afvalwaterbehandeling, metallurgie, intelligent vervoer, spoorvervoer,Militaire en andere industrieën
Specificatie van 4-poort PoE-switch
| Productnaam |
10/100/1000Mbps Industrial PoE Fiber Switch ((2F+2TP) |
| Model nr. |
IM-FP222GE |
| Haven |
2x100/1000M SFP-vezels
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
2x10/100/1000M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)
1x6-PIN Power Terminal Block
|
| Protocol |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bij 30W ((PoE+)
|
| Overschakeling van functies |
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systembandbreedte: 8 Gbps (niet-verkeersopstopping)
Doorverwijzingssnelheid: 5,952 Mmps
4K.
Pakketbuffergrootte: 1,75 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
| LED's |
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1, FX2
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: transmissie snelheid is 1000Mbps
Blinkend: in transmissie
Af: Onverbonden of werkingssnelheid is 10/100Mbps
|
| Energieverbruik |
Volledige belasting zonder PoE≤5W |
| Stroomvoorziening |
Inputspanning van PoE-voeding: 48V (max 52V)
Eén PoE-toevoer: 30 W (poort 1~2)
Totaal budget: 60 W
PoE-uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
|
| PoE-bedrading |
1/2 (V+), 3/6 (V-) |
| Milieu |
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 bedoelde technische specificatie worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 114*93*35 mm
Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,35 kg/0,45 kg (netto/bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |
Afmeting van de CCTV-netwerkschakelaar
Verpakking
- 1 pc schakelaar
- 1pc gebruikershandleiding
Opmerking
Accessoires (DIN-spoorbeugel, optische module, stroomvoorziening, patchcord, netwerkkabel enz.) zijn NIET inbegrepen in de verpakkingsdoos, maak het zelf klaar of koop een complete set bij ons
Verzendkistgegevens
Productgrootte: 11,4*9,3*3,5 cm
Inwendige doos: 23*16,5*5,8 cm
Gewicht van het product: 0,35 kg
Verpakkingsgewicht: 0,45 kg
Grootte van de masterbox: 67*33*47cm
Verpakking: 40 stuks
Verpakkingsgewicht: 20 kg
Toepassing
Accessoires
| Industriële optische module |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
| Industriële DIN-stroomtoevoer |
| IM-DAC220/DC48V2.5A |
AC220V tot DC48V2.5A, -40°C ∼70°C |
| De in punt 6.2.4.1 bedoelde gegevens worden gebruikt voor de identificatie van de in punt 6.2.4.2 bedoelde voertuigen. |
AC220V tot DC48V5A, -40°C ∼70°C |
| De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen. |
AC220V tot DC48V10A, -40°C ∼70°C |
Veelgestelde vragen
1Op welke chip is het gebaseerd?
Olycom: Realtek
2Kan ik het aanpassen?
- Ja.
Wij ondersteunen OEM-diensten zoals logo, modelnaam, etiket, PVC-masker en productonderdelen ((montage kit, power terminal block etc.)
3Kan ik het verbinden met 10/100M apparaten?
- Ja.
Glasvezelpoorten ondersteunen 100M of 1G optische modules, plug-and-play, geen extra configuratie nodig
Koperen poorten zijn 10/100/1000M auto-adaptief
