8 Port L2 Managed PoE Network Switch
Inleiding tot 8-poort PoE-switch
De IM-FP088GW-serie is de 10/100/1000Mbps Smart Managed PoE Network Switch
- voldoen aan IEEE802.3af/at
- ondersteuning van POE-IP-camera's via de Ethernet-kabel
- eenvoudige constructie
- vermogen bereik tot 100 meter
- werktemperatuur van -40°C tot + 75°C
- voldoen aan de voorschriften inzake IP40-beschermingsgraad en industriële EMC-kwaliteit
- DIN-spoorinstallatie
- passing door gevaarlijke milieucertificering en voldoen aan FCC en CE-normen
Het betrouwbare industriële ontwerp zou een continue en stabiele werking van het automatiseringssysteem kunnen garanderen.
Belangrijkste kenmerken van de 240W PoE-switch
-
Ondersteunend vermogen op POE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels.
-
IEEE 802.3af/aansturing op 1 ~ 8 RJ45-poorten
-
8 x 10/100/1000Mbps Auto-sensing RJ45-poorten
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregeling: full-duplex met IEEE 802.3x-standaard,half-duplex met backpressure-standaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40 ° ~ 75 ° c
- Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
- Ondersteuning van IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseren van het stroomverbruik

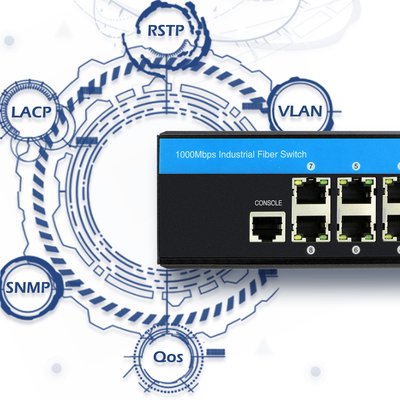

- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
- Ondersteuning Qos, transportclassificatie Qos, Cos, bandbreedtecontrole
- (invoer/uitvoerrichting), stormbestrijding, gedifferentieerde diensten
- Ondersteunt IEEE802.1q VLAN,VLAN-poort,Mac-gebaseerd VLAN,IP-subnetwerk VLAN,
- Protocol VLAN, VLAN-converter, MVR
- Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
- Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Specificatie van de Gigabit Ethernet-switch
| Productnaam |
8 Port Web Managed PoE Network Switch (8TP) |
| Model nr. |
IM-FP088GW |
| Haven |
8x 10/100/1000M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)
|
| Standaard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo Frame |
9.6KB |
| MAC-adrestabelgrootte |
8K |
| Schakelfuncties |
Overdrachtsmodus: opslag en doorstuur
Systembandbreedte: 16 Gbps (niet-verkeersopstopping)
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissie afstand: 20km, 40km, 60km, 80km, 100km
|
| LED's |
Stroom, netwerk |
| Stroomvoorziening |
Inputspanning van de POE-toevoer: 48V (max 52V),
Eenmalig PoE-stroomvoorziening: 15,4 W (poort 1~8)
(802.3 bij de normen zijn speciale instructies vereist)
|
| Milieu |
Werktemperatuur: -40° ≈ 75°C; Bergingstemperatuur: -40° ≈ 85°C; Werkvochtigheid:10% ≈ 90%, niet-condenserend; Bergingvochtigheid:10% ≈ 95%, niet-condenserend |
| Industriestandaarden |
EMI:FCC Deel 15 Subdeel B Klasse A,EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) niveau 3,EN 61000-4-3 (RS) niveau 3,EN 61000-4-4 (EFT) niveau 3,EN 61000-4-5 (surge) niveau 3,EN 61000-4-6 (CS) niveau 3,EN 61000-4-8;Verkeersleiding:NEMA-TS2; Vibratie:IEC 60068-2-6; Vrije val:IEC 60068-2-32; Schok:IEC 60068-2-27; Spoorverkeer:EN 50121-4
|
| Veiligheid |
CE-merk, commercieel; CE/LVD EN60950 |
| Mechanische informatie |
Schelp: golvende metalen schelp
Veiligheidsklasse: IP40
Afmetingen: 158 x 115 x 60 mm
Montagewijze: montage op de spoorlijn
|
| Garantie |
3 jaar |
Toepassing van Smart Managed Switch
Pakket
1Eén product, één console kabel, één gebruikershandleiding en één garantie kaart zitten in één doos.
2Twintig stukjes zijn in één doos.
FAQ's van beheersbare PoE-switch
V: Is de stroomtoevoer inbegrepen in deze beheerde schakelaar?
A: Nee, er is geen stroomadapter bij.
V: Welke stroomvoorziening heeft deze POE L2 Industrial Switch nodig?
A: De ingangsspanning is 9-52VDC. Als de ingangsspanning niet 48VDC-52VDC is, is het een niet-POE-beheerde schakelaar, kan deze ook werken.
De stroomvoorziening kan 12VDC 3A zijn. Als de ingangsspanning 48VDC-52VDC is, is het een POE-beheerde industriële schakelaar.
V: Wat zijn de POE-normen?
A: Dit is een industriële POE+-switch. Elke netwerkpoort kan 30 W bereiken wanneer de stroomvoorziening 48VDC 5A is.
V: Wat is het temperatuurbereik van deze schakelaar?
A: De werktemperatuur is -40~75°C ((-40~175°F)
V: Is een kleine DIN-rail inbegrepen?
A: Dit is een DIN-railschakelaar, maar de DIN-rails zijn niet inbegrepen.
V: Is het een beheerde schakelaar?
A: Ja, dit is een L2-beheerde POE-switch voor industriële netwerken.
