L2-beheerde industriële Gigabit Ethernet Industrial 8-poortbeheerde Poe-switch
Inleiding van8 Port-beheerde Poe-schakelaar
De IM-FP188GW-serie is de 10/100/1000 Mbps L2 Managed Industrial Gigabit Ethernet schakelaar, voldoet aan IEEE802.3af/at, voert POE IP-camera's via de Ethernet-kabel, eenvoudige constructie, vermogen tot 100 meter, werktemperatuur -40 °C tot + 75 °C,voldoen aan de voorschriften inzake IP40-beschermingsgraad en industriële EMC-kwaliteit, DIN spoorinstallatie, doorlopen gevaarlijke milieucertificering en voldoen aan de FCC en CE-normen.Het betrouwbare industriële ontwerp kan zorgen voor een continue en stabiele werking van het automatiseringssysteem.
Belangrijkste kenmerken van8 Port-beheerde Poe-schakelaar
-
Ondersteunend vermogen op POE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels.
-
IEEE 802.3af/aansturing op 1 ~ 8 RJ45-poorten
-
8 x 10/100/1000Mbps Auto-sensing RJ45-poorten
-
1 x 1000 Mbps SFP-vezelpoort

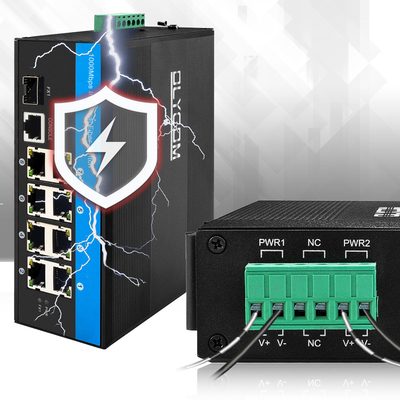

- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregeling: full-duplex met IEEE 802.3x-standaard,half-duplex met backpressure-standaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40 ° ~ 75 ° c
- Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
- Ondersteuning van IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseren van het stroomverbruik
- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet-beschermingsring ((EPR)
- Ondersteuning Qos, transportclassificatie Qos, Cos, bandbreedtecontrole
- (invoer/uitvoerrichting), stormbestrijding, gedifferentieerde diensten
- Ondersteunt IEEE802.1q VLAN, VLAN-poort, Mac-gebaseerd VLAN, IP-subnetwerk VLAN,
- Protocol VLAN, VLAN-converter, MVR
- Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
- Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Specificatie van8 Port-beheerde Poe-schakelaar
| Productnaam |
L2 Managed Industrial Gigabit Ethernet Industrial 8 poort(1F+8TP) |
| Model nr. |
IM-FP188GW |
| Haven |
1 x 1000Mpbs SFP-poort
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x 10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
| Standaard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo Frame |
9.6KB |
| MAC-adrestabelgrootte |
8K |
| Schakelfuncties |
Transmissie-modus: opslag en doorstuur
Systembandbreedte: 40 Gbps (niet-verkeersopstopping)
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissie afstand: 20km, 40km, 60km, 80km, 100km
|
| LED's |
Stroom, netwerk |
| Stroomvoorziening |
Inputspanning van de POE-toevoer: 48V (max 52V),
Eenmalig PoE-stroomvoorziening: 15,4 W (poort 1~8)
(802.3 bij de normen zijn speciale instructies vereist)
|
| Milieu |
Werktemperatuur: -40° ≈ 75°C; Bergingstemperatuur: -40° ≈ 85°C; Werkvochtigheid:10% ≈ 90%, niet-condenserend; Bergingvochtigheid:10% ≈ 95%, niet-condenserend |
| Industriestandaarden |
EMI:FCC Deel 15 Subdeel B Klasse A,EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) niveau 3,EN 61000-4-3 (RS) niveau 3,EN 61000-4-4 (EFT) niveau 3,EN 61000-4-5 (surge) niveau 3,EN 61000-4-6 (CS) niveau 3,EN 61000-4-8;Verkeersleiding:NEMA-TS2; Vibratie:IEC 60068-2-6; Vrije val:IEC 60068-2-32; Schok:IEC 60068-2-27; Spoorverkeer:EN 50121-4
|
| Veiligheid |
CE-merk, commercieel; CE/LVD EN60950 |
| Mechanische informatie |
Schelp:Gorelvormige metalen schelp; veiligheidsklasse:IP40;
afmetingen: 158 x 114,8 x 60 mm;
Montagewijze: Din-rail montage
|
| Garantie |
3 jaar |
Toepassing van8 Port-beheerde Poe-schakelaar

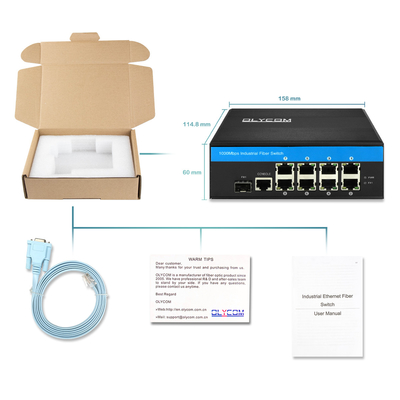

Pakket van8 Port-beheerde Poe-schakelaar
1.Eén product, één consolekabel, één gebruikershandleiding en één garantie kaart zitten in één doos.
2Twintig stukjes zijn in één doos.
Vragen en vragen van8 Port-beheerde Poe-schakelaar
V: Hoe zit het met de verzendtijd?
A:W- Ik weet het.3-15 dagen naverwerker- IkVingvolbetaling, maar als u OEM/ODM nodig heeft, hangt de verzendtijd af van de specifieke specificaties van het product.
V:Hoe?Over de after-sales service?
A: We zijn 7*24uuronlineen tijdig reageren op de problemen van de gebruikers met de veldapparatuur.
V: Hoe zit het met de garantie?
A: 3.jaars.
V: Is de stroomvoorziening inbegrepen in deze beheerde schakelaar?
A: Nee, er is geen stroomadapter bij.
V: Welke stroomvoorziening heeft deze POE L2 Industrial Switch nodig?
A: De ingangsspanning is 12-52VDC. Als de ingangsspanning niet 48VDC-52VDC is, is het een niet-POE-beheerde schakelaar, kan het ook werken. De voedingsbron kan 12VDC 3A zijn.het is een POE-beheerde industriële schakelaar.
V: Wat zijn de POE-normen?
A: Dit is een industriële POE+-switch. Elke netwerkpoort kan 30W bereiken wanneer de stroomvoorziening 48VDC 5A is.
V: Is het een beheerde schakelaar?
A: Ja, dit is een L2-beheerde POE-switch voor industriële netwerken.
