Olycom 8-Port Gigabit PoE Managed Fiber Switch
Basiskenmerken van een Gigabit Network Switch
- Ondersteuning van het aansturen van PoE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels.
- IEEE 802.3af/aansturing op 1 ~ 8 RJ45-poorten
- 8 x 10/100/1000Mbps Auto-sensing RJ45-poorten
- 1 x 1000M ST vezels, enkelmodus of multimode
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Voldoen aan de eisen inzake IP40-beschermingsgraad en industriële EMC-kwaliteit

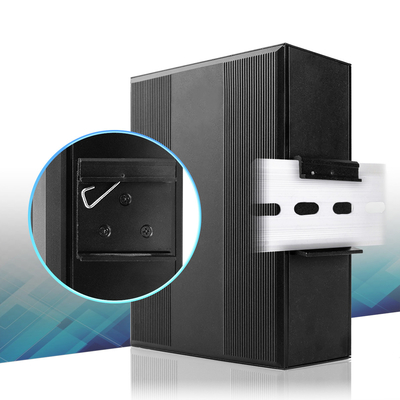

- DIN-spoor- of wandinstallaties
- Vermogensbereik tot 100 meter
- Voldoen aan de FCC- en CE-normen
- Temperatuur van de bedrijfsomgeving: -40°C/75°C

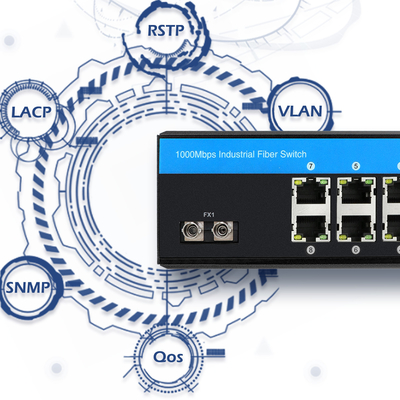

Softwarefuncties van L2 Managed Switch
- Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
- Ondersteuning van IEEE802.3az EEE ((Energie-efficiënt Ethernet) beheer, optimaliseren van het stroomverbruik
- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
- Ondersteuning QoS, transportclassificatie QoS, CoS, bandbreedtebeheer ((invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde diensten
- Ondersteuning voor IEEE802.1q VLAN, VLAN-poort, Mac-gebaseerd VLAN, IP-subnetwerk VLAN, Protocol VLAN, VLAN-converter, MVR
- Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
- Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning van IPV6 Telnet-server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Specificatie van 8-poort PoE-switch
| Productnaam |
Olycom Gigabit Managed Industrial PoE Fiber Switch ((1F+8TP) |
| Model nr. |
IM-FP188GW |
| Haven |
1*100Mpbs ST-vezels
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
8*10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
| Protocol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Overschakeling van functies |
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systeembandbreedte: 21 Gbps (niet-verkeersopstopping)
DRAM-grootte: 128M
Flitsgrootte: 16M
Pakketbuffergrootte: 4 Mb
VLAND-ID: 4096
MAC-adrestabel Grootte: 8K
Jumbo Frame: 9.6KB
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
| LED's |
Energie, netwerk, glasvezel
PWR: Kracht
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid ((af als het 100Mb/s is)
Fibre: FX1
|
| Stroomvoorziening |
Inlaatspanning: 48V (maximaal 52V)
PoE-uitgangsspanning: 48V
Eenmalig PoE-uitgangsvermogen: 30W ((poort 1~8)
Maximaal budget: 240 W
Omgekeerde aansluiting: ondersteuning
|
| PoE-bedrading |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
| Milieu |
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 bedoelde technische specificatie worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 158*115*60 mm
Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,75 kg/0,9 kg ((Netto/bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |
Pakket
1Eén product, één console kabel, één gebruikershandleiding en één garantie kaart zitten in één doos.
2Twintig dozen in één doos.
| Industriële vezelmodule |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
| Industriële DIN-stroomtoevoer |
| IM-DAC220/DC48V2.5A |
AC220V tot DC48V2.5A, -40°C ∼70°C |
| De in punt 6.2.4.1 bedoelde gegevens worden gebruikt voor de identificatie van de in punt 6.2.4.2 bedoelde voertuigen. |
AC220V tot DC48V5A, -40°C ∼70°C |
| De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen. |
AC220V tot DC48V10A, -40°C ∼70°C |
FAQ's van Industrial Vlan Switch
V: Hoe lang kan ik productmonsters krijgen?
A: Meestal binnen 3 dagen, maar het hangt allemaal af van uw vereiste.
V: Hoe zit het met de after-sales service?
A: We zijn 7*24 uur online en reageren op de problemen van gebruikers met het veldapparaat op tijd.
V: Bent u een fabrikant of een handelsonderneming?
A: Wij zijn een professionele fabrikant, onze belangrijkste producten zijn beheerde schakelaars, POE-schakelaars, industriële glasvezelschakelaars, glasvezelmediaconverters, videoconverters en SFP-modules.
V: Is de stroomtoevoer inbegrepen in deze beheerde schakelaar?
A: Nee, er is geen stroomadapter bij.
V: Welke stroomvoorziening heeft deze POE L2 Industrial Switch nodig?
A: De ingangsspanning is 12-52VDC. Als de ingangsspanning niet 48VDC-52VDC is, is het een niet-POE-beheerde schakelaar, kan het ook werken. De voedingsbron kan 12VDC 3A zijn.het is een POE-beheerde industriële schakelaar.
V: Wat zijn de POE-normen?
A: Dit is een industriële POE+-switch. Elke netwerkpoort kan 30 W bereiken wanneer de stroomvoorziening 48VDC 5A is.
V: Is het een beheerde schakelaar?
A: Ja, dit is een L2-beheerde POE-switch voor industriële netwerken.
