Olycom 8-Poort Web Managed 2.5G PoE/PoE+ Glasvezel Switch
Introductie van 8 Poort PoE Switch
Poort
6 x 10/100/1000Mbps Auto-sensing RJ45-poorten
2 x 100/1000/2500Mbps SFP glasvezelpoort

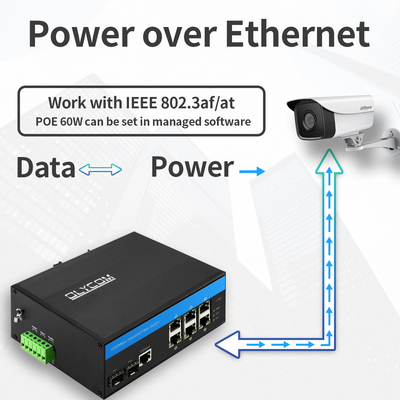

PoE
IEEE 802.3af/at voeding op 1 ~ 6 RJ45-poorten
Ondersteuning voor voeding op PoE IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabel
PoE at/PoE af compliant, auto-sensing output, max 180W
DC48V actieve output
Stroombereik tot 100 meter
Hardware
6KV Ethernet overspanningsbeveiliging, aan te passen aan een ruwe buitenomgeving
Voldoet aan IP40 beschermingsgraad en EMC industriële eisen
DIN-rail of wandinstallaties
Voldoet aan FCC- en CE-normen
Bedrijfstemperatuur: -40°C～75°C
Software
Ondersteuning voor maatwerk
Met bovenstaande functies is het een ideale oplossing voor IP-bewaking, wind, elektriciteit, montageautomatisering, metro PIS, stroom SCADA, afvalwaterzuivering, metallurgie, intelligent transport, spoorwegvervoer, militaire en andere industrieën
Specificatie van Industriële Glasvezel Switch
| Productnaam |
10/100/1000Mbps Managed Industrial PoE Glasvezel Switch (2F+6TP) |
| Modelnummer |
IM-FP266GW |
| Poort |
2*100/1000/2500Mpbs SFP-poorten
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
6*10/100/1000M UTP RJ45 (Ondersteuning MDI/MDIX auto-sensing)
|
| Protocol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Schakelfuncties |
Transmissiemodus: opslag en doorsturen
Doorsteltijd: <10us
Systeem bandbreedte: 22Gbps (geen verkeersopstopping)
DRAM-grootte: 128M
Flash-grootte: 16M
Pakketbuffergrootte: 4Mb
VLAND ID: 4096
MAC-adrestabelgrootte: 8K
Jumbo Frame: 9.6KB
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 onafgeschermde twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermde twisted pair (≤100m)
|
| LED's |
Voeding, netwerk, glasvezel
PWR: Voeding
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid (uit wanneer het 100Mb/s is)
Glasvezel: FX1/FX2
|

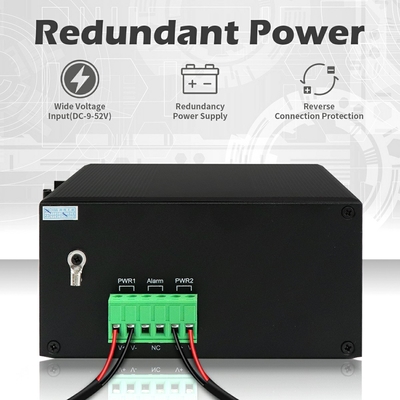

| Voeding |
Ingangsspanning: 48V (max 52V)
PoE-uitgangsspanning: 48V
Enkele PoE-uitgangsvermogen: 30W (poort 1~8)
Max budget: 240W
Omgekeerde aansluiting: ondersteuning
|
| PoE-bedrading |
PoE af/at: 1/2 (V+), 3/6 (V-) |
| Omgeving |
Werktemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Werkvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
| Industriële normen |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Behuizing: Gegolfde metalen behuizing, IP40-niveau
Afmeting: 158*115*60mm
Montagemethode: Din-rail/Wandmontage
Gewicht: 0,75 kg/0,9 kg (Netto/Bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |
Ondersteuning voor kabeldiagnose en kan het foutpunt lokaliseren
Ondersteuning IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseer het stroomverbruik

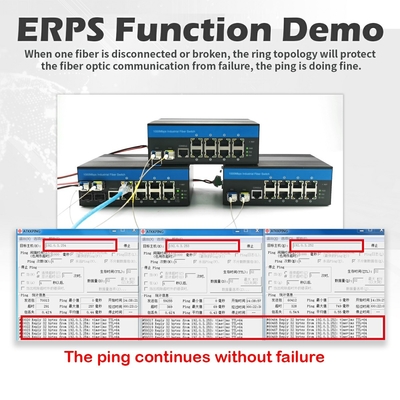

Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Ondersteuning QoS, transportclassificatie QoS, CoS, bandbreedtecontrole (invoer/uitvoer richting), stormonderdrukking, gedifferentieerde diensten
Ondersteuning IEEE802.1q VLAN, VLAN-poort, op Mac VLAN gebaseerd, IP-subnet VLAN, Protocol VLAN, VLAN-conversie, MVR
Ondersteuning dynamische IEEE802.3ad LACP linkaggregatie, statische linkaggregatie
Ondersteuning IGMP/MLD snooping V1/V2/V3, IGMP filtratie/modulatie, IGMP zoeken
Ondersteuning IGMP agent rapport, MLD snooping
Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Ondersteuning Cisco® like CLI, Web management, SNMP v1/v2c/v3, Telnet
Ondersteuning software-upgrade via TFTP en HTTP, firmware redundantie voorkomt upgrade mislukking
Ondersteuning DHCP client/Relay/Snooping/Snooping optie 82/Relay optie 82
Ondersteuning RMON, MIB II, spiegelbeeld, evenementenlogboek, DNS, NTP/SNTP, IEEE802.1ab LLDP
Ondersteuning IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Neem contact met ons op voor een webhandleiding of CLI-handleiding
Verpakkingsinformatie
1pc switch
1pc gebruikershandleiding
Opmerking
Accessoires (DIN-railbeugel, optische module, voeding, patchkabel, netwerkkabel etc.) zijn NIET inbegrepen in de verpakking, bereid deze zelf voor of koop een complete set bij ons
| Industriële Glasvezel Transceiver |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Industriële DIN-voedingsadapter |
| IM-DAC220/DC48V2.5A |
AC220V naar DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V naar DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V naar DC48V10A, -40℃～70℃ |
Verzenddoos informatie
Productgrootte: 15,8*11,5*6cm
Binnendoosgrootte: 25,3*20,8*8cm
Productgewicht: 0,75 kg
Verpakkingsgewicht: 0,9 kg
Masterdoosgrootte: 55,5*40*41cm
Verpakkingshoeveelheid: 20 stuks
Verpakkingsgewicht: 20 kg
Toepassing van Smart Managed Network Switch
FAQ
1, Op welke chip is het gebaseerd?
Olycom: Vitesse
2, Kan ik het aanpassen?
Olycom: Ja
We ondersteunen OEM-diensten zoals logo, modelnaam, label, PVC-masker en productonderdelen (montageset, voedingsterminalblok etc.)
3, Kan ik het aansluiten op 10/100M apparaten?
Olycom: Ja
Voor LAN-poorten zijn ze 10/100/1000M auto-sensing
Voor glasvezelpoorten configureer dan een snelheid van 100 Mbps via Web GUI of CLI
4, Kan ik de PoE-functie voor sommige poorten uitschakelen wanneer dat nodig is?
A: Ja
Alle PoE managed switches in deze serie ondersteunen PoE-beheer
Stel de PoE-status in via Web GUI of CLI
5, Doen jullie SKD/CKD?
A: Ja
Als fabriek hebben we dit al vaak gedaan.
