Olycom Gigabit Ethernet PoE Managed Switch IM-FP488GW
Introductie van Layer 2 Managed Switch
- IM-FP488GW-serie is de 10/100/1000 Mbps 12-poorts Lan Industrial Managed PoE Switch met de volgende functies
- Ondersteuning voor stroom via PoE IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabel.
- IEEE 802.3af/at stroom op 1 ~ 8 RJ45-poorten
- 8 x 10/100/1000 Mbps auto-sensing RJ45-poorten
- 4 x 100/1000/2500 Mbps SFP-glasvezelpoort

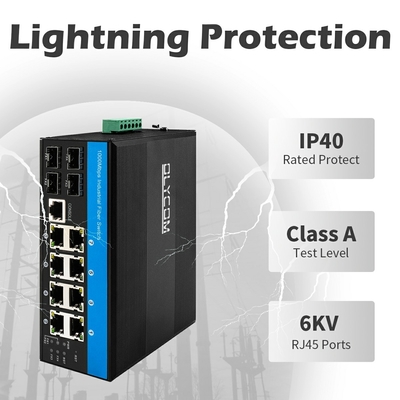

- 6KV Ethernet-overspanningsbeveiliging, aan te passen aan een ruwe buitenomgeving
- Voldoet aan IP40-beschermingsgraad en EMC-industriële eisen
- DIN-rail of wandmontage
- Stroombereik tot 100 meter
- Voldoet aan FCC- en CE-normen
- Bedrijfstemperatuur: -40°C～75°C
Het is een ideale oplossing voor IP-bewaking, wind, elektriciteit, metro PIS, montageautomatisering, stroom SCADA, afvalwaterzuivering, metallurgie, intelligent transport, spoorwegtransport, militaire en andere industrieën
Specificatie van 8-poorts PoE-switch
| Productnaam |
10/100/1000 Mbps Managed Industrial PoE Fiber Switch (4F+8TP) |
| Modelnummer |
IM-FP488GW |
| Poort |
4*100/1000/2500 Mbps SFP-poorten
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
8*10/100/1000M UTP RJ45 (ondersteunt MDI/MDIX auto-sensing)
|
| Protocol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Schakelfuncties |
Transmissiemodus: opslag en doorsturen
Doorstuurvertraging:<10us
Systeembandbreedte: 36 Gbps (geen verkeersopstopping)
Doorvoersnelheid: 26,784 Mpps
DRAM-grootte: 128M
Flash-grootte: 16M
Pakketbuffergrootte: 4 Mb
VLAND ID: 4096
MAC-adrestabelgrootte: 8K
Jumbo Frame: 9,6 KB
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
| LED's |
Stroom, netwerk, glasvezel
PWR: Stroom
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid (uit wanneer het 100Mb/s is)
Glasvezel: FX1/FX2/FX3/FX4
|

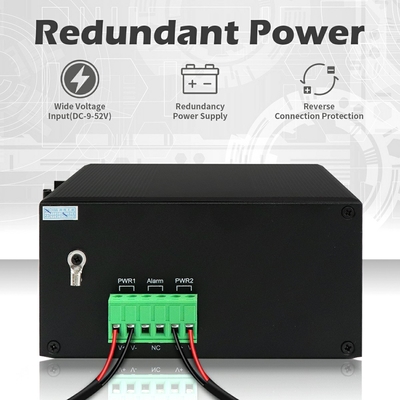

| Voeding |
Ingangsspanning: 48V (max. 52V)
PoE-uitgangsspanning: 48V
Enkele PoE-uitgangsvermogen: 30W (poort 1~8)
Max. budget: 240W
Omgekeerde aansluiting: ondersteuning
|
| PoE-bedrading |
PoE af/at: 1/2 (V+), 3/6 (V-) |
| Omgeving |
Bedrijfstemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Bedrijfsvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
| Industriële normen |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Behuizing: Gegolfde metalen behuizing, IP40-gradeniveau
Afmeting: 158*115*60mm
Montagemethode: Din-rail/Wandmontage
Gewicht: 0,75 kg/0,9 kg (Netto/Bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |
| Industriële optische module |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Industriële DIN-voeding |
| IM-DAC220/DC48V2.5A |
AC220V naar DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V naar DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V naar DC48V10A, -40℃～70℃ |
Managed Functie van Industrial Managed Switch
- Ondersteuning voor kabeldiagnose en kan het foutpunt lokaliseren
- Ondersteuning voor IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseer het stroomverbruik
- Ondersteuning voor STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Ondersteuning voor QoS, transportclassificatie QoS, CoS, bandbreedtecontrole (invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde services
- Ondersteuning voor IEEE802.1q VLAN, VLAN-poort, op Mac VLAN gebaseerd, IP-subnet VLAN, Protocol VLAN, VLAN-conversie, MVR
- Ondersteuning voor dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning voor IGMP/MLD snooping V1/V2/V3, IGMP-filtratie/modulatie, IGMP-zoeken
- Ondersteuning voor IGMP-agentrapport, MLD-snooping
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning voor Cisco® like CLI, Webbeheer, SNMP v1/v2c/v3, Telnet
- Ondersteuning voor software-upgrade via TFTP en HTTP, firmware-redundantie voorkomt upgrade-fouten
- Ondersteuning voor DHCP-client/Relay/Snooping/Snooping optie 82/Relay optie 82
- Ondersteuning voor RMON, MIB II, spiegelbeeld, gebeurtenislogboek, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet-server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Toepassing van Web Managed Switch
Verpakking en levering
Verkoopeenheden: Enkel item
Enkele pakketgrootte: 29*21.5*6cm
Enkel brutogewicht: 0,65 kg
Pakkettype: Verzendafmeting voor 1 stuk 29*21.5*6cm
Eén apparaat en één gebruikershandleiding zitten in één doos, verzegeld en goed beschermd.
20 stuks/doos, de doosafmeting is 55,5*40*43cm
Onze voordelen
Snelle verzending, het duurt meestal 2~4 werkdagen om de bestelling klaar te maken.
Eenvoudig aan te passen: we ondersteunen het afdrukken van uw logo/modelnaam op het apparaat, zelfs als het een bestelling voor meerdere stuks is.
We voldoen aan veel kleine eisen om aan uw behoeften te voldoen.
FAQ van POE Managed Switch
V: Accepteert u voorbeeld bestellingen?
A: Ja. Voorbeeld bestelling om onze diensten en kwaliteit te controleren.
V: Vertel me iets over uw verpakking.
A: Het is neutrale verpakking. Als u uw eigen verpakking hebt, ondersteunen we deze.
V: Bevat deze managed switch de voeding?
A: Nee, er is geen voedingsadapter inbegrepen.
V: Is het een managed switch?
A: Ja, dit is een L2 managed POE switch voor industriële netwerken.
1, Op welke chip is het gebaseerd?
Olycom: Vitesse
2, Kan ik het aanpassen?
Olycom: Ja
We ondersteunen OEM-diensten zoals logo, modelnaam, label, PVC-masker en productonderdelen (montageset, voedingsterminalblok, enz.)
3, Kan ik het aansluiten op 10/100M-apparaten?
Olycom: Ja
Voor LAN-poorten zijn ze 10/100/1000M auto-sensing
Voor glasvezelpoorten configureer dan een snelheid van 100 Mbps via Web GUI of CLI
4, Kan ik de PoE-functie voor sommige poorten uitschakelen wanneer dat nodig is?
A: Ja
Alle PoE managed switches in deze serie ondersteunen PoE-beheer
Stel de PoE-status in via Web GUI of CLI
5, Doen jullie SKD/CKD?
A: Ja
Als fabriek hebben we dit al vaak gedaan.
