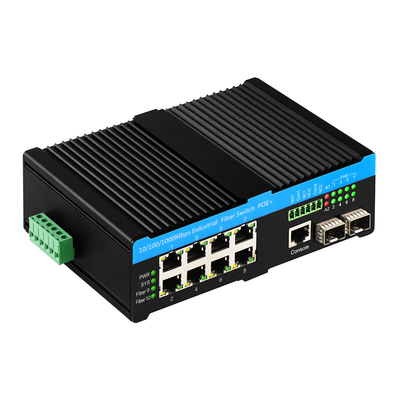

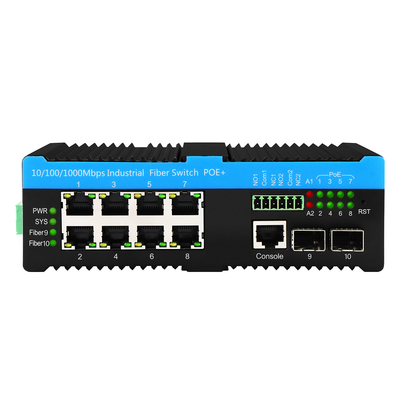

Olycom 8 Port PoE++ Network Gigabit Managed Switch
Belangrijkste kenmerken van een 90-watt PoE-switch
- 8 x 10/100/1000Mbps RJ45-poorten met automatische detectie, ondersteuning voor Auto MDI/MDIX
- 2 x 100/1000/2500Mbps SFP-vezelpoorten, 1 x CONSOLE-poort voor beheerIEEE 802.3af/at/bt (15.4W/30W/60W/90W) vermogen tot 1 ~ 8 RJ45-poorten, 720W budget
- Ondersteuning van POE-beheer, activeren/uitzetten van de POE-poorten, instellen van de POE-aanstallingsvertraging en het POE-uitgangsvermogen
- Realtime weergave van spanning, stroom, vermogen en PD-niveau
- Ondersteuning relais alarm uitslag en alarm status licht weergave ((2 manier-van droog contact)
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
Specificatie van poe-schakelaar gehard
| Productnaam |
10/100/1000Mbps beheerde industriële POE-vezelschakelaar ((2F+8TP) |
| Haven |
2 x 1000Mpbs SFP-poort, 1G/2.5G beide ondersteunend
SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km;
MM: 1310nm, 2km; 850nm, 500 meter
8x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
| Standaard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo Frame |
9.6KB |
| MAC-adrestabelgrootte |
8K |
| Schakelfuncties |
Transmissie-modus: opslag en doorstuur
Systembandbreedte: 26 Gbps (niet-verkeersopstopping)
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissieafstand: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED's |
Energie, netwerk, glasvezel |
| Stroomvoorziening |
Inputspanning van de POE-toevoer: 48V (maximaal 57V)
Eén PoE-toevoer: 90 W (poort 1~8)
Totaal budget: 720 W
PoE-uitgangsspanning: 48V
|
| Milieu |
Werktemperatuur: -40°75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverstroming: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A112020
Voor de toepassing van de voorschriften van punt 6.2.3 van Richtlijn 2008/57/EG moet de in punt 6.2.3 van Richtlijn 2008/57/EG vermelde voorschriften worden nageleefd.2021
Voor de toepassing van EN 61000-3-3:2013/A2:2022
CE-LVD: EN IEC 62368-1:2020+A112020
FCC: 47 CFR FCC Deel 15 Onderafdeling B ((Klasse B) ANSI C63.4:2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp
Veiligheidsklasse: IP40
Afmetingen: 165 x 112 x 45,5 mm
Montagewijze: montage op de spoorlijn
|
| Garantie |
Vervanging binnen 1 jaar; 3 jaar reparatie |
Beheer
- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet-beschermingsring ((EPR)
- Ondersteuning Qos, transportclassificatie Qos, Cos, bandbreedtecontrole ((invoer/uitvoerrichting), stormbestrijding, gedifferentieerde diensten
- Ondersteuning voor IEEE802.1q VLAN,VLAN-poort,Mac-gebaseerd VLAN,IP-subnetwerk VLAN,protocol VLAN,VLAN-converter, MVR
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet-server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Toepassing van 90W BT PoE-switch
Veelgestelde vragen
- Max 720W POE budget, elke Ethernet-poort ondersteunt POE af/at/bt
Het is OK om de POE-output via het management aan te passen.
Bijvoorbeeld: in één test, kun je Ethernet-poort 1~8 POE bt 90W maken.
In een andere, poort 1~4 POE bt 90W en poort 5~8 POE bij 30W of zonder POE.
Er zijn gewoonlijk 4 niveaus van POE-outputs in de werkelijke toepassing.
15.4W/30W/60W/90W, allemaal ondersteund en verstelbaar via beheer.
Groen als POE werkt.
Af als POE uitgeschakeld is.
- Met 2 alarmporten wordt het gebruikt om de werkstatus van alle 2 poorten te controleren
Het is OK om alle 2 poorten ((vezel of Ethernet) via het beheer te controleren.
Net als in het bovenstaande voorbeeld kunt u via het beheer de poortcombinatie aanpassen.
Bijvoorbeeld: één alarmopstelling is Ethernet 5 en de andere is glasvezel 1 poort.
Houd er rekening mee dat, in dit geval, als de Ethernet 6-poort niet werkt, de alarmpoort niet reageert.
Een andere manier van opzetten is klik op alle poorten ((vezel/Ethernet), zie onderstaande interface
Als de poort niet werkt, wordt de alarmpoort rood.
Dit kan worden geconfigureerd via STP of ERPS.
Gebaseerd op 2-SFP-ring ((het meest elementaire formaat)
Zes tot zeven schakelaars zijn goed in één lus als het STP gaat.
In principe ontelbare als het door ERPS is.
Het kan continu POE++ stroom leveren aan PD-apparaten voor 8 UTP-poorten (exclusief combo-poorten).
Dit vereist minimaal 15A stroomvoorziening als het volledig is geladen ((48V*15A=720W).
Maar in de praktijk raden we niet aan om te veel energiezuchtige apparaten aan te sluiten op één schakelaar, dit zal de stabiliteit beïnvloeden.
