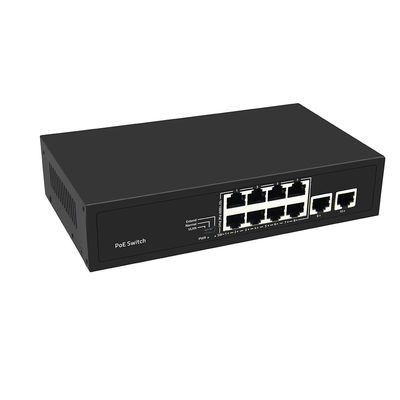

8-poort 10/100M Ethernet CCTV PoE Switch
Kenmerken van CCTV-beveiligingsschakelaar
- Voldoen aan IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at normen
- 8*10/100M POE-poorten + 2*10/100M Ethernet-uplinkpoorten
- Voldoen aan IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at normen
- Ethernet-poort ondersteunt 10/100M adaptieve en POE-functies
- Ondersteuning van de automatische omkering van de poort (Auto MDI/MDIX)
- Automatisch voorzien van adaptieapparatuur
- Monitoring van de status van de schermindicator en analyse van het falen van de hulpmiddel
- Ondersteuning voor VLAN-modus, normale modus en Extend-modus
- Stroomregeling: full-duplex gebruikt IEEE 802.3x-standaard, half-duplex gebruikt tegendrukstandaard
Met eenvoudige en handige installatie- en onderhoudsmethoden en rijke zakelijke functies helpt het gebruikers om een veilig en betrouwbaar netwerk met hoge prestaties op te bouwen.
Het bevindt zich voornamelijk in de kern- of convergentielaag van gebruikersnetwerken zoals industriële parken, gebouwen, fabrieken en mijnen, overheidsinstanties en breedband voor woningen.
Het kan op grote schaal worden gebruikt in Ethernet-toegangsscenario's zoals kleine en middelgrote ondernemingen, internetcafés, hotels en scholen.
Specificatie van de snelle Ethernet-switch
| I/O-interface |
| Kracht |

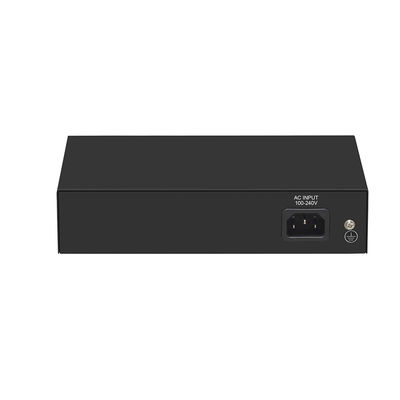

Input: AC 100-240V, 50/60Hz |
| Ethernet |
8 poort 10/100M PoE + 2 poort 100M Ethernet uplink |
| Prestaties |
| Schakelcapaciteit |
2 Gbps |
| Doorvoer |
1.488Mpps |
| Packet Buffer |
448Kbit |
| MAC-adres |
2K |
| Jumbo Frame |
2048 bytes |
| Overdrachtsmodus |
Bewaren en doorsturen |
| MTBF |
100000 uur |
| Standaard |
| Netwerkprotocol |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (stroomregeling)
|
|
PoE-protocol
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Netwerkmedium
|
10Base-T: Cat3,4,5 of meer UTP ((≤ 100m)
100Base-TX: Cat5 of hoger UTP ((≤100m)
|
| Bescherming |
| Beveiligingscertificaat |
CE, FCC, RoHS |
| Milieu |
| Werkomgeving |
Werktemperatuur: -10 °C tot 50 °C
Bergingstemperatuur: -40 °C tot 70 °C
Werkvochtigheid :10%~90%, niet-condenserend
Opbergtemperatuur: 5% tot 95%, niet-condenserend
|
| Vermelding |
| LED-indicatoren |
PWR (stroomvoorziening), SW (DIP), 1-10 Groen (Link & Data) |
| DIP-schakelaar |
VLAN:Port isolation mode. In deze modus kunnen de PoE-poorten (1-8) van de switch niet met elkaar communiceren en kunnen alleen communiceren met de UP-link-poort.
Normaal: Normale modus, alle poorten kunnen met elkaar communiceren, de transmissieafstand is binnen 100 meter, de transmissie snelheid is 10M / 100M adaptief;
Uitbreiding:Linkverlengingsmodus, 1-8 poorten PoE-stroomvoorziening en gegevensoverdracht afstand kan worden uitgebreid tot 250 meter, de transmissie snelheid wordt 10M
|
| Mechanische apparatuur |
| Grootte van de structuur |
Afmetingen van het product: 200*118*44 mm
Afmetingen van het pakket: 245*190*60 mm
N.W.:0.61kg
G.W.:0.89kg
|
| Verpakkingsinformatie |
Karton MEAS:520*320*400 mm
Verpakkingstijd: 20 eenheden
Gewicht van de verpakking:18.8kg
|
| Vermogenspanning |
Inlaatspanning: AC 100-240 V
Stroomvoorziening: 52V1,85A
|
| Kracht |
Productvermogen: maximaal 10 W
POE-vermogen: maximaal 80W
|
| Pakketlijst |
Schakelaar 1 stuks, stroomkabel 1 stuks, gebruikershandleiding 1 stuks, certificering 1 stuks |
Toepassing van een commerciële PoE-switch
Verpakkingsinformatie
- De standaardverpakking bevat gewoonlijk een hoofdapparaat, een voedingskabel en een gebruikershandleiding.
- Er staat een productetiket op het apparaat en buiten de verpakkingsdoos.
- Voor het productetiket is het prima om uw logo/model in de beschrijving te plaatsen
- Natuurlijk ondersteunt het je taal ((Koreaans/Italiaans/Russisch...
Veelgestelde vragen
1Hoeveel PoE-camera's kan dit schakelen en wat is het totale PoE-krachtbudget?
Deze switch biedt 8 x 10/100M PoE-poorten met een totaal PoE-vermogen van 80 W, wat betekent dat het tegelijkertijd tot 8 PoE-apparaten kan voorzien van stroom via een enkele Ethernet-kabel per apparaat.
Het voldoet aan zowel IEEE 802.3af (tot 15,4 W per poort) als IEEE 802.3at (tot 30 W per poort) normen, waardoor het compatibel is met een breed scala aan IP-camera's, draadloze toegangspunten,en andere PoE-aangedreven apparaten van alle grote fabrikantenDe stroom wordt automatisch verhandeld en geleverd op basis van de werkelijke behoeften van elk aangesloten apparaat.
Bij het plannen van uw installatie raden wij aan het totale stroomverbruik van alle aangesloten apparaten te berekenen om ervoor te zorgen dat het het totale budget van 80 W niet overschrijdt.omdat het overschrijden van deze limiet kan leiden tot instabiliteit van bepaalde poorten of vermindering van de uitgang naar aangesloten apparaten.
2Wat is Extend-modus en hoe helpt het bij installaties van camera's op lange afstand?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable, veel verder dan de standaard 100 meter limiet van conventionele Ethernet.
Dit is met name waardevol voor CCTV-installaties in grote gebouwen, parkeergarages, magazijnfaciliteiten,of campusomgevingen waar camera's ver van de centrale schakelaar worden geplaatst en extra bedrading of het installeren van tussenschakelaars kostbaar of onpraktisch zou zijnIn de Extend-modus werkt de transmissie snelheid op de poorten 1 tot en met 8 met 10 Mbps, wat voldoende is voor standaard IP-camera videostreams.
Voor installaties binnen 100 meter waarbij volledige snelheid van 10/100 Mbps vereist is, kan in plaats daarvan de normale modus worden geselecteerd en is het schakelen tussen de modi niet nodig om een software- of beheerinterface te gebruiken.
3Wat is VLAN-modus, en waarom zou ik het gebruiken voor een CCTV-netwerk?
De VLAN-modus wordt geactiveerd via de DIP-switch en isoleert alle acht PoE-poorten van de communicatie met elkaar, terwijl elke poort nog steeds met de twee uplink-poorten afzonderlijk kan communiceren.
In een CCTV-implementatie is dit een belangrijke beveiligingsfunctie, omdat het voorkomt dat een IP-camera toegang heeft tot of interfereert met andere camera's op dezelfde schakelaar.Deze aanpak zorgt ervoor dat zelfs als één camera wordt gecompromitteerd of een netwerkprobleem ondervindt, kan het de andere camera's niet beïnvloeden of een uitzendverkeer veroorzaken dat de algemene netwerkprestaties vermindert.
Het is een aanbevolen configuratie voor professionele bewakingsinstallaties waar netwerkbeveiliging en verkeersseparatie tussen camerapoorten prioriteit hebben, met name in overheidsinstanties,commercieel, en residentiële beveiligingsprojecten.
4. Hoe helpen de LED-indicatoren en de DIP-schakelaar bij de installatie en het oplossen van problemen ter plaatse?
Deze schakelaar is voorzien van een helder LED-indicatorpaneel dat de stroomstatus en de individuele verbindings- en gegevensactiviteit voor alle 10 poorten weergeeft.Het mogelijk maken voor technici om onmiddellijk te controleren of elke camera of uplinkverbinding actief is en gegevens te verzenden zonder software of laptop die ter plaatse vereist is.
De DIP-schakelaar aan de voorzijde biedt een fysieke eentoetsbesturing om te schakelen tussen VLAN, Normal en Extend-operatiemodi,het eenvoudig maken voor installateurs om de schakelaar te configureren voor de specifieke vereisten van elk project zonder toegang tot een webinterface of opdrachtregelDe SW-indicator-LED bevestigt welke modus momenteel actief is.
Deze combinatie van visuele indicatoren en fysieke moduswisseling verkort de installatie- en probleemoplossingstijd aanzienlijk,Dit maakt deze schakelaar bijzonder geschikt voor beveiligingsintegratoren en installateurs die snel meerdere schakelaars moeten implementeren en verifiëren in grote CCTV-projecten..
