Thuis /Producten/SFP-Modulezendontvanger/100Gbps QSFP28 Glasvezeltransceiver CWDM4 Single Mode 2KM voor datacenters

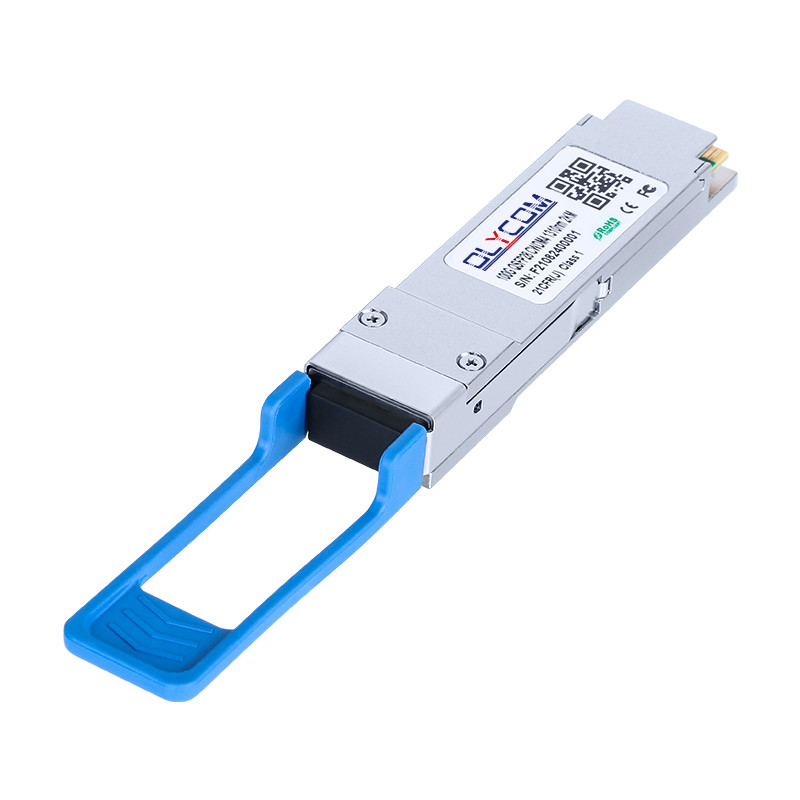

100Gbps QSFP28 Glasvezeltransceiver CWDM4 Single Mode 2KM voor datacenters

1pc
MOQ
Onderhandelbaar
Prijs
100Gbps QSFP28 Glasvezeltransceiver CWDM4 Single Mode 2KM voor datacenters
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam van het product: 100G QSFP28-optische module
Transmissieafstand: 2 km
Verbinding: Duplex, LC-poort
snelheid: 4*25,78 Gb/s
Stroomvoorziening: 3.3V
Toepassing: Schakelaar, Router, Datacentrum
Markeren:

Datacenter QSFP28 glasvezeltransceiver

,

100 Gbps QSFP28 glasvezeltransceiver

,

CWDM4 QSFP28 glasvezeltransceiver
Basis informatie
Plaats van herkomst: Shenzhen, China
Merknaam: Olycom
Certificering: CE RoHS FCC ISO9001
Modelnummer: OQSPLHG02D
Document: DWDM OTN SYSTEM OLYCOM.pdf
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Eén stuk in een doos, 200 g G.W.
Levertijd: 4~7 dagen
Betalingscondities: T/T, PayPal
Levering vermogen: 1500 stks/maand
Productomschrijving

OQSPLHG02D CWDM 4 Single Mode 100G QSFP28 Transceiver



Beschrijving van de 100G-vezelmodule



OQSPLHG02D is een 100Gb/s QSFP28 IR4 transceiver.QSFP28 IR4-transceivermodules zijn ontworpen voor gebruik in 100 Gigabit Ethernet-interfaces over enkelmodusvezel.



KENMERKEN van QSFP 28 Transceiver



  • warm aansluitbare QSFP28-vormfactor
  • Ondersteunt 25G/28G Dual-Rate werking
  • Maximale verbindingslengte van 2 km op enkelmodusvezel (SMF)
  • Verlies van vermogen < 3,5 W
  • Ingebouwde digitale diagnostische functies
  • Ondersteunt 40G/100G Dual Mode-operatie met CDR-auto-bypassmodus
  • 4x25.78Gb/s DFB-gebaseerde CWDM-zender
  • Duplex LC-vaten
  • Eenmalige 3.3V-voeding
  • RoHS-conform
  • Operatiekasttemperatuur: 0~+70°C



Optische specificatie



Parameter Symbool Min. Typisch Maximaal Eenheden Notities
Transmitter
Signaleringspercentage per rijstrook   250,78125±100 ppm Gebruikersnaam 1
Centrale golflengte L

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 ¢ 1317.5

1324.5 1337.5

 nm
Sideromode onderdrukking verhouding SMSR 30         nm
OMA per rijstrook verzenden TXP - 4       2.5 dBm
Gemiddeld vermogen per rijstrook Pout - Zes.5       2.5 dBm
Optische uitstervingsratio Spoedeisende hulp 3.5       dB
Gemiddelde startvermogen van de OFF-zender per rijstrook           -30 dBm
Straf voor zender en verspreiding, per rijstrook TDP         3 dB
Reflectie van de zender RL         -12 dB/Hz

De definitie van het oogmasker van de zender {X1, X2, X3, Y1, Y2, Y3}



   {0}31, 0.4, 0.45, 0.34, 0.38, 0,4}   2
Ontvanger















 - 130
Signaleringspercentage per rijstrook   250,78125±100 ppm Gebruikersnaam 1
Centrale golflengte L

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 ¢ 1317.5

1324.5 1337.5

 nm
Gemiddeld ontvangend vermogen per rijstrook RXP - Elf.5   2.5 dBm
Schadegrens voor elke rijstrook   3.5     dBm
Gevoeligheid van de ontvanger zonder spanning (OMA), per rijstrook RXsens     - 10 dBm
OMA-gevoeligheid van de onder druk staande ontvanger SRS     - Zeven.3 dB
Verminderde waarde Verlies     -12 dBm
Verzekerde verliezen LOSA -30     dBm
LOS Hysteresis Verlies 0.5     dB



AANVRAAG



  • 100G CWDM4-toepassingen met FEC
  • High-density datacenter-switches, routers



100Gbps QSFP28 Glasvezeltransceiver CWDM4 Single Mode 2KM voor datacenters 0



PIN-BESCHRIVING



Pinnetje Symbool Naam/beschrijving Schiedsrichter.
1 GND Ground 1
2 Tx2n Omgekeerde data-invoer van de zender
3 Tx2p Niet-omgekeerde gegevensinvoer van de zender
4 GND Ground 1
5 Tx4n Omgekeerde data-invoer van de zender
6 Tx4p Niet-omgekeerde gegevensinvoer van de zender
7 GND Ground 1
8 ModSelL Module Selecteer
9 ResetL Module opnieuw instellen
10 Vcc Rx +3,3 V ontvanger van stroomvoorziening
11 SCL 2-draad serie-interface-klok
12 SDA 2-draad seriële interfacegegevens
13 GND Ground 1
14 Rx3p Niet-omgekeerde gegevensuitvoer van de ontvanger
15 Rx3n Receiver-omgekeerde gegevensuitgang
16 GND Ground 1
17 Rx1p Niet-omgekeerde gegevensuitvoer van de ontvanger
18 Rx1n Receiver-omgekeerde gegevensuitgang
19 GND Ground 1
20 GND Ground 1
21 Rx2n Receiver-omgekeerde gegevensuitgang
22 Rx2p Niet-omgekeerde gegevensuitvoer van de ontvanger
23 GND Ground 1
24 Rx4n Receiver-omgekeerde gegevensuitgang
25 Rx4p Niet-omgekeerde gegevensuitvoer van de ontvanger
26 GND Ground 1
27 ModPrsL Module aanwezig
28 Intl Onderbreken. 2
29 Vcc Tx +3,3 V stroomtoevoerzender
30 Vcc1 +3,3 V stroomvoorziening
31 LPMode Low Power Mode
32 GND Ground 1
33 Tx3p Niet-omgekeerde gegevensinvoer van de zender
34 Tx3n Omgekeerde data-invoer van de zender
35 GND Ground 1
36 Tx1p Niet-omgekeerde gegevensinvoer van de zender
37 T1n Omgekeerde data-invoer van de zender
38 GND Ground 1



Digitale diagnostische functie



100Gbps QSFP28 Glasvezeltransceiver CWDM4 Single Mode 2KM voor datacenters 1



Vervaardiging



100Gbps QSFP28 Glasvezeltransceiver CWDM4 Single Mode 2KM voor datacenters 2



Informatie over bestellingen



Deelnummer Productbeschrijving
OQSPLHG02D 100 Gbps QSFP28 CWDM4, LC, 2 km, 0°C~+70°C, met DDM



100Gbps QSFP28 Glasvezeltransceiver CWDM4 Single Mode 2KM voor datacenters 3

label:

WDM gigabit sfp module

SFP-Modulezendontvanger

De Modulezendontvanger van GBIC SFP+
