25G SFP28 40KM Zendontvangermodule LAN-WDM Enkele modus Dubbele LC-poort DDM

1pc
MOQ
Onderhandelbaar
Prijs
25G SFP28 40KM Zendontvangermodule LAN-WDM Enkele modus Dubbele LC-poort DDM
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam van het product: 25G SFP28-vezelmodule
Afstand: 40 km.
snelheid: 25.78 Gbps.
Verbinding: LC, dubbele poort
Markeren:

40km sfp28 zendontvangermodule

,

de zendontvangermodule van 25g sfp28

,

LAN-WDM SFP28-transceivermodule
Basis informatie
Plaats van herkomst: Shenzhen, China
Merknaam: Olycom
Certificering: CE RoHS FCC ISO9001
Modelnummer: OSPLTG40D
Document: OLYCOM Industrial Networkin...24.pdf
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Eén stuk in een doos, 200 g G.W.
Levertijd: 4 tot 8 dagen
Betalingscondities: T/T, PayPal
Levering vermogen: 2000 stuks per maand
Productomschrijving

Single Mode 40KM 25G SFP28 Transceiver



Productkenmerken



  • Ondersteunt bitrates tot 25,78 Gbps
  • SFP+-voetafdruk met warm aansluiten
  • Maximaal 40 km voor SMF-transmissie
  • SFP+ MSA en SFF-8472 met duplex LC-vat
  • Compatibel met RoHS
  • Eenmalige +3,3V-toevoer2
  • Realtime digitale diagnostische monitoring
  • Operatiekasttemperatuur 0 tot +70°C

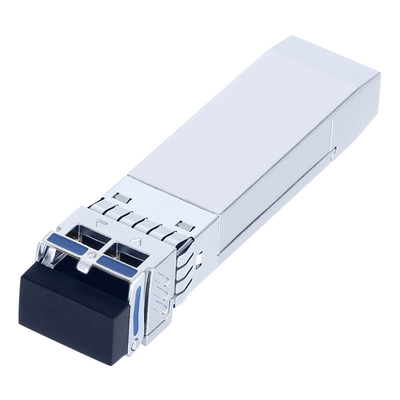

25G SFP28 40KM Zendontvangermodule LAN-WDM Enkele modus Dubbele LC-poort DDM 0



Optische kenmerken



Parameter Symbool - Min. Typus. Max, ik ben er klaar voor. Eenheid Notitie
Transmitter
Stroomlengten van de rijstrook (bereik)

1272.55 tot 1274.54

1276.89 tot 1278.89

1281.25 tot 1283.27

1285.65 tot 1287.69

1290.07 tot 1292.12

1294.53 tot 1296.59

1299.02 tot 1301.09

1303.54 tot 1305.63

1308.09 tot 1310.19

 nm
Gemiddeld gestart vermogen O.O. 0   +6.0 dBm
Gemiddeld opgestart vermogen ((Laser uitgeschakeld) Poff. - - -30 dBm
Spectrumbandbreedte ((-20dB) De - - 1 nm
Verhouding van de onderdrukking in zijmodus SMSR 30 - - dB
Straf op zender en verspreiding TDP     1 dB
Uitstervingspercentage Spoedeisende hulp 3.5   - dB
Oogmasker Conform IEEE 802.3cc   Toelichting (2)
Ontvanger
Invoeroptische golflengte λIN 1272.55 - 1310.19 nm
Gevoeligheid van de ontvanger-AVG PSens     - 19 dBm Toelichting (1)
Gevoeligheid van de ontvanger-OMA PSens-OMA     - Ik ben achttien.2 dBm Opmerking (1)
Invoerverzadigingsvermogen (overbelasting) PSAT - 4 - - dBm Toelichting (1)
Reflectie van de ontvanger       - 26 dB
Verlies van het signaal PA -30 - - dBm
Verlies van het signaal PD - - - 20 dBm
LOS - hysteresis PHys 0.5     dB


Opmerking:

Opmerking (1): BER≤5x10-5



Elektrische interfacekarakteristieken



Hoge snelheids-elektrische interface kenmerken



Parameter Symbool Min. Type Maximaal Eenheid Notities
Transmitter
Differentiële ingangsschommeling Vin ((pp) 190   700 mV
Differentiële retourverlies van de invoer (min) RLd(f) 9.5·0.37f, 0.01≤f<8 dB
4.75 ∙ 7.4 log10 (f/14), 8 ≤ f<19

Differentiële tot gemeenschappelijke modusinput

terugkeerverlies (min)

 RLdc (f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15-6 (f/25.78), 12.89≤f<19
Differentiële ontkoppelingsmismatch Tm - - 10 %
Oogbreedte Euh... - - 0.46 UI
Aanbrengen van pk-pk sinusoïdale jitter Ppj Per IEEE 802.3bm
Ooghoogte - Ik weet het niet. - 95 - mV
DC-gewone modusspanning DCv - 350 - 2850 mV
Ontvanger
Differentiële gegevensuitvoer swing Vout (pp) 300 - 850 mV
Oogbreedte Euh... 0.57 - - UI
Verticale oogsluiting Voorheen - - 5.5 dB
Verlies van het verschil in uitslag (min) RLd(f) 9.5·0.37f, 0.01≤f<8 dB
4.75 ∙ 7.4 log10 (f/14), 8 ≤ f<19
Gemene terugkeerverlies bij omzetting naar differentiële modus (min) RLdc (f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15-6 (f/25.78), 12.89≤f<19
Differentiële ontkoppelingsmismatch Tm - - 10 %
Overgangstijd, 20% tot 80% Tr/Tf 12 - - ps 20% tot 80%



Elektrische interfacekarakteristieken voor lage snelheden



Parameter Symbool - Min. Typus. Max, ik ben er klaar voor. Eenheid Notitie
Transmitter
Verzenderfout-uitvoer hoog VFaultH 2 - Vcc+0.3 V
Verzenderfout-uitgang laag VFaultL 0 - 0.8 V
Transmitter uitschakelen Spanning - hoog VDisH 2 - Vcc+0.3 V
Transmitter uitschakelen Spanning-laag VDisL 0 - 0.8 V
Ontvanger
LOS-uitgangsspanning VLOSH 2 - Vcc+0.3 V
LOS-uitgangsspanning laag VLOSL 0 - 0.8 V



Diagnostiek



Parameter Bereik Eenheid Precisiteit Kalibratie
Temperatuur 0 tot 70 °C ± 3°C Intern
Spanning 3.0 tot 3.6 V ± 3% Intern
Biasstroom 0 tot 100 mA ± 10% Intern
TX Power 0 tot en met 6 dBm ± 3 dB Intern
RX Power -19 tot -4 dBm ± 3 dB Intern



Beschrijving



De SFP28-transceivers zijn hoogwaardige, kosteneffectieve modules die een gegevenssnelheid van 25,78 Gbps en een transmissieafstand van 40 km met SMF ondersteunen.



De transceiver bestaat uit drie onderdelen: een gekoelde DML-lasersender, een APD-fotodiode geïntegreerd met een transimpedantie-voorversterker (TIA) en een MCU-besturingseenheid.Alle modules voldoen aan de veiligheidsvoorschriften voor laser van klasse I.



De transceivers zijn compatibel met SFP Multi-Source Agreement en SFF-8472 digitale diagnostische functies.



Toepassing



25GBASE-ER

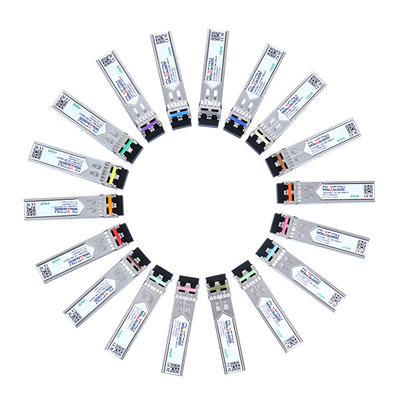

25G SFP28 40KM Zendontvangermodule LAN-WDM Enkele modus Dubbele LC-poort DDM 1



Informatie over bestellingen



Deelnummer Productbeschrijving
OSPLTG40D LAN-WDM, 25,78 Gbps, LC, 40 km, 0°C~+70°C, met DDM



λC-golflengtegids
Kanaal Centrale golflengte Golflengtebereik
02 1273.54 1272.55 tot 1274.54
03 1277.89 1276.89 tot 1278.89
04 1282.26 1281.25 tot 1283.27
05 1286.67 1285.65 tot 1287.69
06 1291.10 1290.07 tot 1292.12
07 1295.56 1294.53 tot 1296.59
08 1300.05 1299.02 tot 1301.09
09 1304.58 1303.54 tot 1305.63
10 1309.14 1308.09 tot 1310.19
