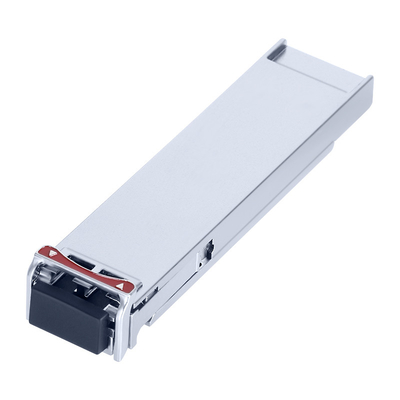

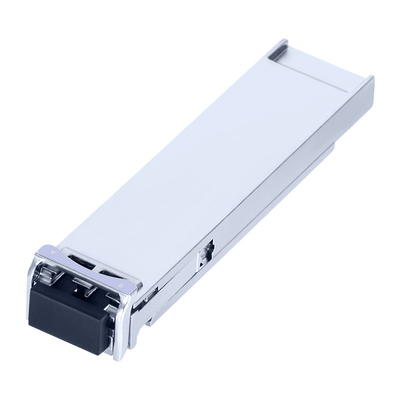

40 km DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM

1 pc
MOQ
Onderhandelbaar
Prijs
40 km DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam van het product: DWDM XFP-optische module
snelheid: 10 Gb/s
Afstand: 40 km.
Haven: Dual Port, LC-connector
Markeren:

Single Mode DWDM XFP-vezeltransceiver

,

40 km DWDM XFP-vezeltransceiver

,

1528.77 - 1563.05nm DWDM XFP-vezeltransceiver
Basis informatie
Merknaam: Olycom
Certificering: CE RoHS FCC ISO9001
Modelnummer: OXSPLXG40D-Dxx
Document: OLYCOM Industrial Networkin...24.pdf
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Eén stuk in een doos, 300 g.W.
Levertijd: 3~7 dagen
Betalingscondities: T/T, Paypal
Levering vermogen: 2500pcs/month
Productomschrijving

40 km bereik 10G DWDM XFP module



Beschrijving



De XFP-module voldoet aan de 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), ondersteunt een gegevenssnelheid van 9,953 ~ 11,1 Gbps en een transmissieafstand van maximaal 40 km op SMF.



De transceivermodule bestaat uit een zender met 100 GHz C-band 1528,77~1563,05 nm DWDM gekoelde EML-laser en een ontvanger met een PIN-fotodiode.Zender en ontvanger zijn gescheiden binnen een breed temperatuurbereik en bieden optimale warmteafvoer en uitstekende elektromagnetische afscherming, waardoor hoge poortdichten voor 10 GbE-systemen mogelijk zijn.

40 km DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 0

Optische en elektrische kenmerken



Parameter Symbool Min. Typisch Maximaal Eenheid Notities
Transmitter
Centrale golflengte λc 1528.77   1563.05 nm
Spectrumbreedte ((-20dB) Δλ     1 nm
Verhouding van de onderdrukking in zijmodus SMSR 30     dB
Centrumgolflengte-spacing     100   GHz
Gemiddeld uitgangsvermogen Pout -1   +2 dBm 1
Uitstervingspercentage Spoedeisende hulp 8.2     dB
Gegevensinvoer schommeldifferentieel VIN 180   950 mV 2
Input-differentiële impedantie ZIN 90 100 110 Ω
TX uitschakelen Afzetten   2.0   Vcc V
Inzetten   0   0.8 V
Ontvanger
Centrale golflengte λc 1450   1620 nm
Gevoeligheid van de ontvanger       -16 dBm 3
Overbelasting van ontvanger   0.5     dBm 3
Verminderde waarde Verlies     - 17 dBm
Verzekerde verliezen LOSA - 26     dBm
LOS Hysteresis   0.5   4 dB
Data-output schommeldifferentieel Vout 400 600 800 mV 2
Lossen Hoog 2.0   Vcc V
Laag     0.8 V



40 km DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 1



Productkenmerken



  • Ondersteunt bitrates van 9,953 Gbit/s tot 11,1 Gbit/s
  • Warm aansluitbare XFP-voetafdruk, ingebouwde digitale diagnose
  • Maximale verbindingslengte van 40 km met SMF
  • 100 GHz ITU, C-band DWDM gekoelde EML-laser en PIN-fotodiode
  • XFP MSA-pakket met duplex LC-connector
  • Geen referentieklok vereist
  • Eenmalige +3,3V-toevoer
  • Verlies van vermogen < 3,5 W
  • Compatibel met RoHS
  • Temperatuurbereik: 0 tot +70°C



Toepassingen



  • 10G DWDM-netwerken
  • SONET OC-192&SDH STM-64 bij 9,953 Gbps
  • 10G Ethernet-toepassingen
  • Toepassingen voor 10G-vezelkanaal
  • 10GE over G.709 bij 11,09Gbps
  • OC192 over FEC bij 10,709 Gbps
  • Andere optische verbindingen tot 11,1 Gbps



Mechanische tekening



40 km DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 2



Informatie over bestellingen



Deelnummer Productbeschrijving
OXSPLXG40D-Dxx 9.953~11.1Gbps, 1528.77~1563.05nm DWDM, Single Mode, 40km, 0 ~ +70oC



λC-golflengtegids

ITU-kanaal

Productcode

 Frequentie ((THz) Waallengte

ITU-kanaal

Productcode

 Frequentie ((THz) Waallengte
17 191.7 1563.86 40 194.0 1545.32
18 191.8 1563.04 41 194.1 1544.52
19 191.9 1562.23 42 194.2 1543.73
20 192.0 1561.41 43 194.3 1542.93
21 192.1 1560.60 44 194.4 1542.14
22 192.2 1559.79 45 194.5 1541.34
23 192.3 1558.98 46 194.6 1540.55
24 192.4 1558.17 47 194.7 1539.76
25 192.5 1557.36 48 194.8 1538.97
26 192.6 1556.55 49 194.9 1538.19
27 192.7 1555.74 50 195.0 1537.40
28 192.8 1554.94 51 195.1 1536.61
29 192.9 1554.13 52 195.2 1535.82
30 193.0 1553.32 53 195.3 1535.04
31 193.1 1552.52 54 195.4 1534.25
32 193.2 1551.72 55 195.5 1533.46
33 193.3 1550.92 56 195.6 1532.68
34 193.4 1550.11 57 195.7 1531.89
35 193.5 1549.32 58 195.8 1531.12
36 193.6 1548.51 59 195.9 1530.33
37 193.7 1547.71 60 196.0 1529.55
38 193.8 1546.92 61 196.1 1528.77
39 193.9 1546.12 - - -


40 km DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 3

40 km DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 4
