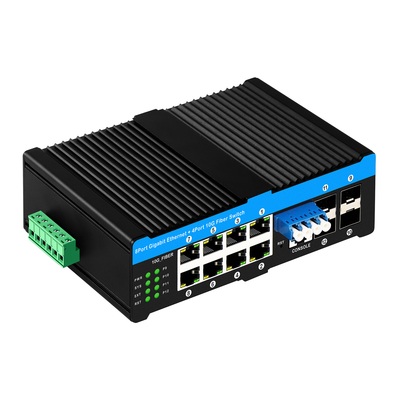

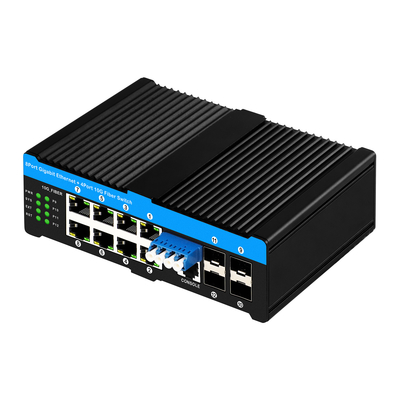

4*10G sfp-poorten+8*10/100/1000mbps 12 poort
beheerde 10G-optische bypass poe-switch
Belangrijkste kenmerken van 10G managed poe switch
- 8x 10/100/1000Base-T RJ-45 en 4x 10GBase-FX SFP-vezels, één consolepoort
- Ondersteuning van IEEE 802.3af/aansturing op 1 ~ 8 RJ45-poorten
- 6 KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40 ° ~ 75 ° c
- Diagnostiek van kabels, meting van de normale of gebroken afstand van kabels
- Het vermogen van de ingang van het toestel wordt in de volgende volgorde berekend:
- Ethernet Ring Protection Switching (ERPS) voor redundante bekabeling
- Ondersteuning van SNMPv1, v2, v3, webbeheer, ondersteuning van wachtwoordbescherming voor gebruikerslogin en andere methoden voor de configuratie van apparaten
Beheerinterface
Specificatie van de 10G Ethernet-switch
|
Productnaam
|
10G Managed Industrial POE Fiber Switch (4F+8TP)
|
|
Model nr.
|
IM-FP4X88BGW
|
|
Haven
|
4x 10GBase-FX SFP+ vezels
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
|
Standaard
|
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, Fast Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet via glasvezel
IEEE 802.3ae voor 10 Gigabit Ethernet
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: 100Base-TX, Fast Ethernet
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Virtuele LAN's (VLAN's)
IEEE 802.1X: op poorten gebaseerde en op MAC gebaseerde netwerk, toegangscontrole, authenticatie
IEEE 802.3ad: Linkaggregatie voor parallelle links met LACP ((Link Aggregation Control Protocol)
IEEE 802.3x: Stroomregeling voor Full Duplex
IEEE 802.1ad: gestapelde VLAN's
IEEE 802.1p: LAN-laag 2 QoS/CoS-protocol voor verkeersprioritering
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Energie-efficiënte Ethernet)
IEEE802.3af: 15,4 W
IEEE802.3at: 30W
|
|
Schakelarchitectuur
|
Systembandbreedte:176 Gbps (niet-verkeersopstopping)
DRAM-grootte: 4 GB
Schakelvertraging: < 10 us
Pakketbuffer:12Mbit
Doorvoer: 95,23 Mpps
Jumbo frame :12KB
MAC-functie: 16K L2
|
|
Uitgebreide functionaliteit (optioneel)
|
BYPASS-optische bypassbeschermingsfunctie
|
|
Kracht
Verbruik
|
8W (zonder belasting)
18W (volledige belasting)
|
|
8W (zonder belasting)
18W (volledige belasting)
|
Overbodige DC48V (48~52VDC)
vermogen (afneembare terminalblok)
|
|
LED's
|
Per eenheid: vermogen 1 (rood), SYS (rood),
RJ-45-poort: Link/Active (groen) Speed ((geel)
SFP-vezelpoort: Link/Active (groen)
Verlengingsindicator
|
|
Werktemperatuur
|
-40 ~ 75°C
|
|
Afmetingen
|
165 x 112 x 54 mm
|
|
Gewicht
|
0.85kg
|
|
Montage van de installatie
|
Montage van de dienrail
|
| Garantie |
3 jaar |
Verpakkingslijst
- Plaats het product in een ESD-zak, vervolgens in PE-schuim met een buitenverpakking van karton.
- De standaardverpakking bevat gewoonlijk een hoofdapparaat, een garantie kaart en een gebruikershandleiding.
- Verpakkingsdoos afmetingen voor 1pc: 23*16,5*5,8cm
- 20 stuks in een verpakkingsdoos van 55,5 x 40 x 41 cm.
|
Verpakkingslijst
|
Inhoud
|
De hoeveelheid
|
De hoeveelheid
|
|
12-poort 10g beheerde industriële PoE-switch
|
1
|
SET
|
|
Gebruikershandleiding
|
1
|
PC's
|
|
Garantie kaart
|
1
|
PC's
|
|
Verwijderbaar terminalblok
|
1
|
PC's
|
|
Opmerking: de POE-switch voor industriële bediening omvat niet de stroomtoevoer en de SFP-module.
|
Vragen:
1Wat is de stroominvoer?
A: Voor niet-PoE-beheerde schakelaars ontvangt het DC12V~52V, voor PoE-beheerde schakelaars ontvangt het DC48V~52V.
Alle modellen ondersteunen redundante input.
2Hoe kan ik het apparaat installeren?
A: Elk model in deze serie ondersteunt DIN35/Wandmontage.
Het vereist noodzakelijke accessoires bij de installatie zoals schroeven, montagepakket, enz., waarvan sommige in de verpakkingsdoos zijn opgenomen, andere niet.
3Is het mogelijk om mijn logo af te drukken?
A: Ja, meestal op het bovenste paneel van het apparaat.
4Kunt u een aangepast PVC label leveren met mijn model erop?
A: Ja, er is een beschrijving, modelnaam en logo op het voorste PVC-masker, alles is beschikbaar voor aanpassing.
5Wat is de paklijst?
A: Er zit een apparaat, beschermend schuim, een gebruikershandleiding, een garantie kaart en een console kabel in de doos.
Maar SFP-modules en stroomvoorziening zijn NIET inbegrepen, koop het dan apart bij ons.
