10G industriële glasvezel-bypass-schakelaar Ethernet PoE-schakelaar
4*10G SFP-poorten + 8*10/100/1000 mbps
Belangrijkste kenmerken van10G industriële glasvezel-bypass-schakelaar
- 8x 10/100/1000Base-T RJ-45 en 4x 10GBase-FX SFP glasvezel, één consolepoort
- Ondersteuning van IEEE 802.3af/at power on tot 1 ~ 8 RJ45-poorten
- 6 KV Ethernet-overspanningsbeveiliging, aangepast aan een ruige buitenomgeving
- Ondersteuning van automatische MDI/MDIX
- Flow control-modus: full-duplex met IEEE 802.3x-standaard, half-duplex met tegendrukstandaard
- Een store-and-forward schakelmechanisme
- Bedrijfsomgevingstemperatuur: -40 ° ~ 75 ° C
- Kabeldiagnostiek, normale of gebroken puntafstand van de kabel meten
- Redundant ingangsvermogen 48VDC (48 ~ 52VDC) en ondersteuning voor omgekeerde polariteit
- Ethernet Ring Protection Switching (ERPS) voor redundante bekabeling
- Ondersteuning van SNMPv1, v2, v3, webbeheer, ondersteuning van wachtwoordbeveiliging voor gebruikersaanmeldingen en andere apparaatconfiguratiemethoden
Beheerinterface
Specificatie van Ethernet PoE-switch
|
Productnaam
|
10G 10G industriële glasvezelbypassschakelaar (4F+8TP)
|
|
Modelnr.
|
IM-FP4X88BGW
|
|
Haven
|
4x 10GBase-FX SFP+ glasvezel
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40 ~ 120 km; MM: 1310 nm, 2 km;
8x10/100/1000M UTP RJ45 (ondersteuning voor automatische detectie van MDI/MDIX)
|
|
Standaard
|
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, Fast Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet via glasvezel
IEEE 802.3ae voor 10 Gigabit Ethernet
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: 100Base-TX, Fast Ethernet
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: virtuele LAN's (VLAN)
IEEE 802.1X: poortgebaseerd en MAC-gebaseerd netwerk, toegangscontrole, authenticatie
IEEE 802.3ad: Linkaggregatie voor parallelle links met LACP (Link Aggregation Control Protocol)
IEEE 802.3x: Flowcontrol voor full-duplex
IEEE 802.1ad: gestapelde VLAN's
IEEE 802.1p: LAN Layer 2 QoS/CoS-protocol voor verkeersprioritering
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Energie-efficiënt Ethernet)
IEEE802.3af: 15,4 W
IEEE802.3at: 30W
|
|
Wissel van architectuur
|
Systeembandbreedte: 176 Gbps (geen verkeersopstopping)
DRAM-grootte: 4 GB
Schakelvertraging: <10us
Pakketbuffer: 12 Mbit
Doorvoer: 95,23 Mpps
Jumboframe: 12 KB
MAC-functie: 16K L2
|
|
Uitgebreide functionaliteit (optioneel)
|
BYPASS optische bypass-beveiligingsfunctie
|
|
Stroom
Consumptie
|
8W (onbelast)
18W (Vollast)
|
|
8W (onbelast)
18W (Vollast)
|
Redundante DC48V (48~52VDC)
voeding (verwijderbaar aansluitblok)
|
|
LED
|
Per eenheid: Vermogen 1 (Rood), SYS (Rood),
RJ-45-poort: Link/Actief (Groen) Snelheid (Geel)
SFP-glasvezelpoort: Link/Actief (groen)
Extensie-indicator
|
|
Bedrijfstemperatuur
|
-40 ~ 75°C
|
|
Afmetingen
|
165 x 112 x 54 mm
|
|
Gewicht
|
0,85 kg
|
|
Installatie Montage
|
Din-rail montage
|
| Garantie |
3 jaar |

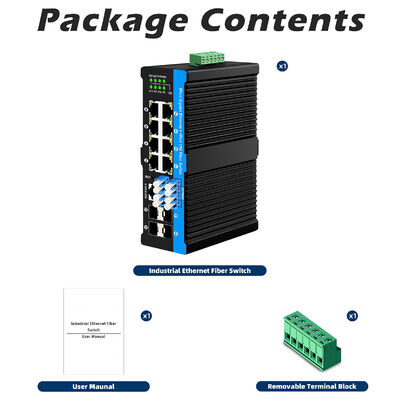

Paklijst:
- Plaats het product in een ESD-zak en plaats het vervolgens in PE-schuim met een buitenkartonnen verpakking.
- De standaardverpakking bevat meestal een hoofdapparaat, een garantiekaart en een gebruikershandleiding.
- Afmetingen verpakking voor 1 st: 23 * 16,5 * 5,8 cm
- 20 stuks in een verpakking met een afmeting van 55,5*40*41cm.
|
PAKKETLIJST
|
INHOUD
|
AANTAL
|
AANTAL
|
|
12-poorts 10g beheerde industriële PoE-switch
|
1
|
SET
|
|
Gebruikershandleiding
|
1
|
PC
|
|
Garantiekaart
|
1
|
PC
|
|
Verwijderbaar aansluitblok
|
1
|
PC
|
|
Let op: Industrieel beheerde POE-switch bevat niet de voeding en SFP-module.
|
Sollicitatie:
1. Intelligent transport (snelweg-/spoorweg-/tunnelmonitoring)
Ingezet in een glasvezelringnetwerk van videobewaking langs snelwegen en metrotunnels; 8×PoE-poorten verbinden verkeerscamera's en verkeerssignaal-PLC's. Optionele optische BYPASS houdt de glasvezelverbinding automatisch actief zodra de stroom van een enkele schakelaar uitvalt, waardoor een continue transmissie van video- en verkeerssignalen wordt gegarandeerd onder barre buitentemperaturen en vochtige tunnelomgevingen.
2. Elektriciteitssubstation en nieuwe energie (PV/windpark)
Gebruikt voor onderstationbewaking en gegevensverzameling op afstand van fotovoltaïsche/windenergiecentrales; PoE levert stroom aan bewakingscamera's en slimme sensoren. ERPS plus BYPASS dubbele redundantie voorkomt bewakingsnetwerkstoringen veroorzaakt door single-point apparaatfouten, geschikt voor zware EMI-substationomgevingen.
3. Metallurgie, kolenmijn en petrochemische industrie
Bouw een industriële vezelring voor fabrieks-PLC-besturing en perimeterbeveiligingscamerasysteem; BYPASS omzeilt het defecte knooppunt fysiek om te voorkomen dat het hele productienetwerk instort; Ontwerp voor hoge temperaturen, geschikt voor hoge temperaturen, stoffige en vochtige werkplaatsomstandigheden, PoE voor explosieveilige industriële camera's en veldcollectoren.
4. Waterbescherming en milieumonitoring
Locaties voor monitoring van de waterkwaliteit van rivieren/reservoirs, verbonden via een glasvezelnetwerk; PoE voedt waterkwaliteitssensoren en hydraulische camera's. BYPASS garandeert upstream en downstream glasvezelconnectiviteit, zelfs wanneer de lokale locatie is uitgeschakeld, en ononderbroken hydrologische gegevens worden geüpload naar de centrale controlekamer.
Veelgestelde vragen:
Vraag 1: Wat is de BYPASS-functie van IM-FP4X88BGW?
A: Optionele optische BYPASS werkt op 4×10G SFP+ poorten. Wanneer de switch is uitgeschakeld of abnormaal is, krijgen glasvezelverbindingen fysieke kortsluiting waarbij de switch wordt omzeild, waardoor het ringnetwerk intact blijft, in combinatie met ERPS voor dubbele linkredundantie.
Vraag 2: PoE-uitvoerspecificatie?
A: Alle 8 RJ45-poorten ondersteunen IEEE802.3af(15,4W) en at(30W), max. 30W per poort voor IP-camera's en industriële AP's. Maar als u 60 W nodig heeft, laat het ons dan weten.
Vraag 3: Bedrijfstemperatuur en buiteninstallatie beschikbaar?
A: -40℃ ~ +75℃ werkbereik, 6KV overspanningsbeveiliging, IP40 en DIN-rail ontwerp, geschikt voor buiten, tunnels en ruwe industriële locaties.
Vraag 4: Snelheid van de glasvezelpoort en compatibele SFP-modules?
A: 4×10G SFP+ slots, compatibel met industriële SFP+ modules: MM 2 km, SM 20 km /40 ~ 120 km.
Vraag 5: ERPS-hersteltijd en ringtopologie?
A: ERPS-herstel <50 ms, ondersteunt enkele ring-, sub-ring- en multi-ring-structuur, BYPASS verbetert de stabiliteit van het hele netwerk.
