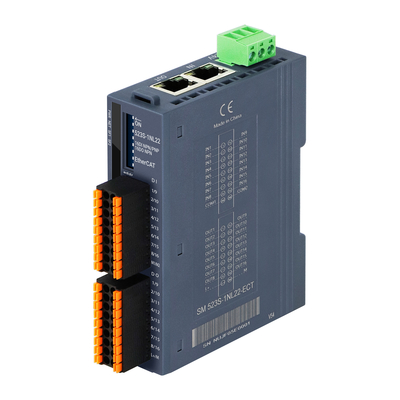

EtherCAT Compact Standalone I/O-module
Belangrijkste kenmerken
- EtherCAT bus
- 2 RJ45-aansluitingen
- 24VDC-stroomtoevoer
- met 8-bits DIP-switch om het station-ID-adres in te stellen
- ingebouwde 16DI (gemeenschappelijke cathode/gemeenschappelijke anode-invoer)
- 16DO (NPN-uitgang)
- IP20
- Installatie van DN35 din-rail
Inleiding van het product
- 2 RJ45-interfaces, 100 Mbit/s
- Bus, isolatietechnologie en betrouwbaarheid
- Stand-alone als EtherCAT slavenstation
- Zelfstandige XML-bestanden leveren
Specificatie
| Technische specificaties |
| Werkspanning |
24VDC (spanningsbereik 18VDC ~ 28VDC) |
| Verlies door bedrijfsstroom |
Op basis van de verschillende productmodellen, zie de producthandleiding voor meer informatie |
| Energiebescherming |
Bescherming tegen omgekeerde aansluiting, spanningsopname |
| Communicatie-interface |
2*RJ45 |
| Typ van de elektriciteitsterminal |
Aansluiting, schroefdraadverbinding |
| Type signaalterminal |
Geplaatst aansluiting, rechtstreeks in PUSH-IN bedrading poort |
| Tooningsindicatie |
Stroomvoorziening
NET groen indicatorlicht
SF-rood indicatorlicht
Groen indicatorlicht voor IO-signaal
|
| Protocol |
EtherCAT |
| Categorieën meester-slaaf |
zelfstandige slavenapparaten |
| Hoofdpunten IO |
Ja, zie de bestelgegevens voor details |
| Beschermingsdrempel tegen overstromingen |
1.5A, 5 ms |
| IO-responstijd |
Minimaal 500us |
| Scalabiliteit |
Ondersteunt geen uitbreiding |
| Kabellengte (bescherming) |
Maximaal 500 m |
| Kabellengte (zonder schild) |
De maximale lengte van het invoerpunt is 300 m en de maximale lengte van het uitvoerpunt is 150 m. |
| Slave-stationinstellingen |
| Adresinstellingen |
Configuratie volgens schakelaar of hoofdstation |
| Maximaal aantal stations per segment |
255 (Het specifieke aantal ondersteunde stations wordt bepaald door het hoofdstation) |
| Werkomgeving |
| Werktemperatuur |
-20°C tot 60°C |
| Werkvochtigheid |
5% tot 90% (niet-condensatie) |
| Beschermingsgraad |
IP20 |
| Afmetingen ((l* w * h) |
27 mm*94 mm*114 mm |
Bestelgegevens
| Specificaties |
Product nr. |
| OM521S zelfstandige module, EtherCAT-bus, 2 RJ45-poorten, 24VDC-stroomvoorziening, met 8-bits dialkode voor het instellen van het station-ID-adres, het product wordt geleverd met 32DI (gemeenschappelijke anode/gemeenschappelijke anode-invoer),ondersteunt geen interne busverruimingsmodule, IP20 beschermingsniveau, ondersteunt DN35 din-rail installatie |
OM521S-1BL22-ECT
|
| OM522S zelfstandige module, EtherCAT-bus, 2 RJ45-poorten, 24VDC-stroomtoevoer, met 8-bits dialkode om het station-ID-adres in te stellen, het product wordt geleverd met 32DO (PNP-uitgang),ondersteunt geen interne busverruimingsmodule, IP20 beschermingsniveau, ondersteunt DN35 din-rail installatie |
OM522S-1BL22-ECT
|
| OM522S zelfstandige module, EtherCAT-bus, 2 RJ45-poorten, 24VDC-stroomvoorziening, met 8-bits dialkode om het station-ID-adres in te stellen, het product wordt geleverd met 32DO (NPN-uitgang),ondersteunt geen interne busverruimingsmodule, IP20 beschermingsniveau, ondersteunt DN35 din-rail installatie |
OM522S-1NL22-ECT
|
| OM523S zelfstandige module, EtherCAT-bus, 2 RJ45-poorten, 24VDC-stroomvoorziening, met 8-bits dialkode voor het instellen van het station-ID-adres,het product wordt geleverd met 16DI (gemeenschappelijke anode/gemeenschappelijke anode-invoer) en 16DO (PNP-uitgang), ondersteunt geen interne bus uitbreidingsmodule, IP20 beschermingsniveau, ondersteunt DN35 din-rail installatie |
OM523S-1BL22-ECT
|
| OM523S zelfstandige module, EtherCAT-bus, 2 RJ45-poorten, 24VDC-stroomvoorziening, met 8-bits bellen om het station-ID-adres in te stellen, het product wordt geleverd met 16DI (common anode/common anode input),16DO (NPN-uitgang), ondersteunt geen interne bus uitbreidingsmodule, IP20 beschermingsniveau, ondersteunt DN35 din-rail installatie |
OM523S-1NL22-ECT
|
| OM523S stand-alone module, SM523S stand-alone module, EtherCAT bus, 2 RJ45-poorten, 24VDC stroomtoevoer, met 8-bits dialcode-instellingsstation-ID-adres,het product wordt geleverd met 16DI (gemeenschappelijke anode/gemeenschappelijke anode-invoer) en 12DO (releauitgang), ondersteunt geen interne bus uitbreidingsmodule, IP20 beschermingsniveau, ondersteunt DN35 din-rail installatie |
OM523S-1HJ22-ECT
|
| OM524S zelfstandige module, EtherCAT-bus, 2 RJ45-poorten, 24VDC-stroomtoevoer, met 8-bits bellen om het station-ID-adres in te stellen,het product wordt geleverd met 16DI (common anode/common anode input) en 16DIO (NPN input/NPN output configurable), 2-weggroepconfiguratie), ondersteunt geen interne busverruimingsmodule, IP20-beschermingsniveau, ondersteunt DN35-din-rail-installatie |
OM524S-2NL22-ECT
|
| OM525S zelfstandige module, EtherCAT-bus, 2 RJ45-poorten, 24VDC-stroomtoevoer, met 8-bits bellen om het station-ID-adres in te stellen,het product wordt geleverd met 16DO (NPN-uitgang) en 16DIO (configureerbare NPN-invoer/NPN-uitgang), 2-weggroepconfiguratie), ondersteunt geen interne busverruimingsmodule, IP20-beschermingsniveau, ondersteunt DN35-din-rail-installatie |
OM525S-3NL22-ECT
|
| OM526S standalone module, EtherCAT bus, 2 RJ45 poorten, 24VDC voeding, met 8-bits bellen om het station ID-adres in te stellen.Invoer of uitgang met een 2-kanaals groepconfiguratie), ondersteunt geen interne bus uitbreidingsmodule, IP20 beschermingsniveau, ondersteunt DN35 din-rail installatie |
OM526S-1NH22-ECT
(plansproduct)
|

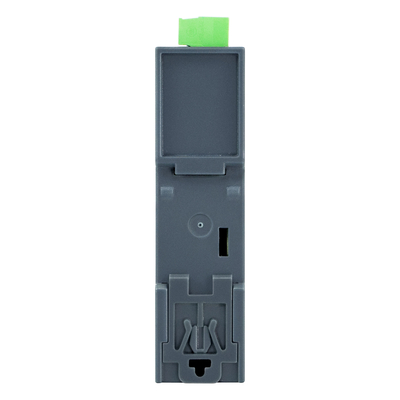

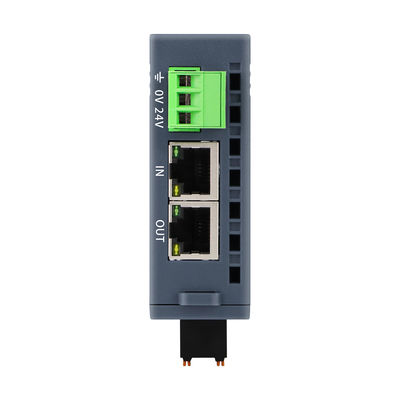

Meer productfoto's
