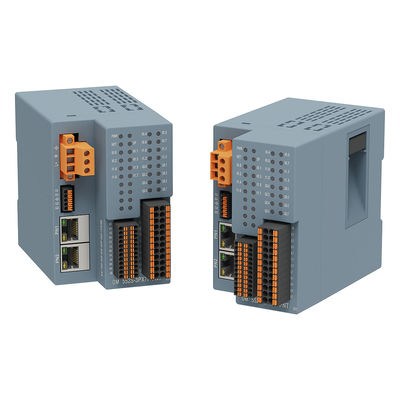

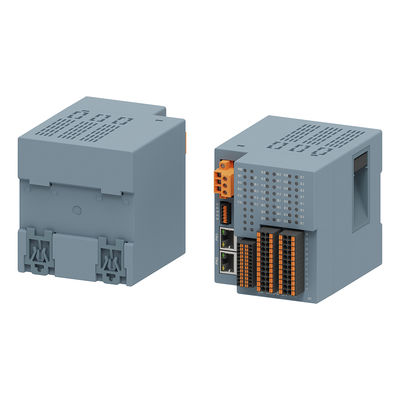

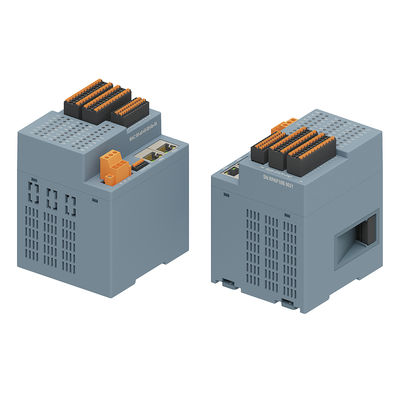

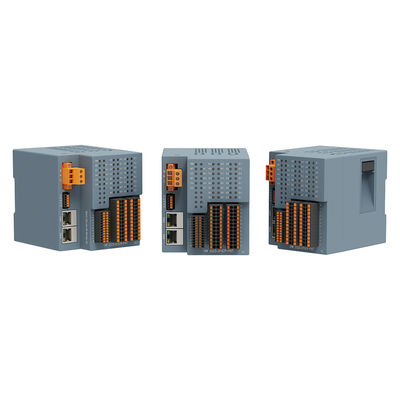

PLC IO-module OM55*S Standalone Profinet RT Protocol DI DO AI AO IP20

Broduct Naam

SM55xS Pro inet RT slave module

Technische Specificaties

Product Nr.

OM 551S-3PI7C-PNT

OM 552S-3PX7F-PNT

OM 555S-3PI7F-PNT

OM 555S-3PX7F-PNT

Werken Voltage

24VDC (toegestane spanningsbereik 18VDC~28VDC)

Operationele Stroom Verlies

200mA

240mA

220mA

260mA

Stroom Beveiliging

Anti-omgekeerde verbindingsbescherming, overspanningsabsorptie

Sommunicatie Interface

2*RJ45

Stroom Terminal Type

Aangesloten connector, schroef bedrading aansluitpoort

Signaal Terminal Type

Aangesloten connector, rechtstreekse PUSH-IN bedradingspoort

Weergave Indicatie

Voeding, NET groene indicatorlamp, SF rode indicatorlamp, IO signaal groene indicatorlamp

Protocol

Prof inet-RT

Master-slave Sategorieën

standalone slave apparaten

Toestaan Statisch Stroom

1mA

Isolatie Test Voltage

500VDC

Digitale Input Technische Parameters

Input Punten

12

24

12

24

Input Kenmerken

Source/drain type

Beoordeling

24VDC (toegestane spanningsbereik 18VDC~28VDC)

"0" signaal

Max 5VDC, 1mA

"1" signaal

Min 15VDC, 2.5mA

Van 0 naar 1, Minimale Vertraging

1ms

Van 1 naar 0, minimale vertraging

1ms

Kabellengte (ongeschermd)

Maximaal 300m

Kabellengte (afscherming)

Maximaal 500m

Digitale Output Technische Parameters

Output Punten

8

16

8

16

Output Karakteristiek

Relais output

Output Overspanningsbeveiliging

--

Lekkage Stroom

--

Maximale Lichtbelasting

--

Output Stroom“1’

2A

Resistieve Belasting, Maximaal

1Hz

Inductieve Belasting, Maximaal

0.5Hz

Lichtbelasting, Maximaal

1Hz

Mechanische Belasting, Maximaal

10Hz

Isolatie Testspanning

500VDC

Kabellengte (ongeschermd)

Maximaal 150m

Kabellengte (afscherming)

Maximaal 500m

Analoge Input/output Technische Parameters

Resolutie

16

Input Punten

4

--

4

Input Type

Differentiaal input (ondersteunt single ended input)

Output Punten

--

8

4

Analoog-naar-digitaal Conversietijd

--

Minder dan 300us

Gesimuleerde Spanning Output Stap Respons

--

0.2ms tot 95%

Gesimuleerde Stroom Output Stap Respons

--

1.2ms tot 95%

Output Fout

--

Normaal 土0.5%, maximaal 土2%

Common Mode Spanning

--

Signaalspanning + common mode spanning (binnen 12V)

Output Belasting

--

Spanningsoutput: 5000 Ω (minimaal) Stroomoutput: 500 Ω (maximaal)

Capaciteit

Spanning (Unipolariteit)

0-10V

Spanning (bipolair)

±10V

Stroom

0-20mA

Digitale data

Unipolair

0-32000 of 0-27648 configureerbaar (volledige capaciteit)

Bipolair

-32000~32000 of -27648~27648 configureerbaar (volledige capaciteit)

Kabellengte (afgeschermd twisted pair)

Maximaal 100m

Seriële Communicatie

Interface Type

2 RS485 interfaces

Seriële Poort Protocol

Modbus RTU master station, slave station, vrije poort modus

Overdrachtssnelheid

1200bps,2400bps,4800bps,9.6Kbps,19.2Kbps,38.4Kbps,57.6Kbps,115.2Kbps

Check Bit

Geen pariteit, oneven pariteit, even pariteit

Stop Bit

1,2

Data Bits

7,8

Kabellengte (afgeschermd twisted pair)

1000m (bepaald door de werkelijke gebruikte baudrate)

Werkomgeving

Werktemperatuur

-20~60℃

Werkende Vochtigheid

5%~90% (niet-condenserend)

Hoogte

Onder 2000 meter (80kPa)

Beschermingsgraad

IP20

Quarantaine

Graad tussen Kanaal en Bus

hebben

Inter-kanaal

hebben

Systeem Voeding Diagnose en Waarschuwingen

ondersteuning

Afmetingen (L * B * H)

65mm*96mm*120mm

86mm*96mm*120mm

65mm*96mm*120mm

86mm*96mm*120mm

Specificatie

Product Nr.

SM551 standalone module, Profinet RT bus, 2 RJ45 poorten, 24VDC voeding, met draaischakelaar voor het resetten van fabrieksinstellingen, het product is zelf gevoed met 12DI (gemeenschappelijke anode/gemeenschappelijke anode input), 8DO (relais output), 4AI, 16 bit nauwkeurigheid, ondersteuning van spanning (± 10V, 0-10V) of stroom (0-20mA), 2 RS485 interfaces, ondersteuning van Modbus RTU en vrije poort protocol baudrate tot 115.2Kbps, configuratie van seriële poort parameters via XML-bestand, geen programmering vereist voor het hoofdstation, IP20 beschermingsniveau, geen ondersteuning voor interne bus uitbreidingsmodule, ondersteuning van DN35 rail installatie

OM 551S-3PI7C-PNT

SM552 standalone module, Profinet RT bus, 2 RJ45 poorten, 24VDC voeding, met draaischakelaar voor het resetten van fabrieksinstellingen, het product comt met 24DI (gemeenschappelijke anode/gemeenschappelijke anode input), 16DO (relais output), 8AO, 16 bit nauwkeurigheid, ondersteunt spanning (± 10V, 0-10V) of stroom (0-20mA), 2 RS485 interfaces, ondersteunt Modbus RTU en vrije poort protocol, met een baudrate van maximaal 115.2Kbps. De seriële poort parameters worden geconfigureerd via een XML-bestand en het hoofdstation vereist geen programmering. Het heeft een IP20 beschermingsniveau, ondersteunt geen interne bus uitbreidingsmodules en ondersteunt DN35 rail installatie

OM 552S-3PX7F-PNT

SM555 standalone module, Profinet RT bus, 2 RJ45 poorten, 24VDC voeding, met draaischakelaar voor het resetten van fabrieksinstellingen, het product comt met 12DI (gemeenschappelijke anode/gemeenschappelijke anode input), 8DO (relais output), 4AI, 4AO, 16 bit nauwkeurigheid, ondersteunt spanning (± 10V, 0-10V) of stroom (0-20mA), 2 RS485 interfaces, ondersteunt Modbus RTU en vrije poort protocol baudrate tot 115.2Kbps, configureert seriële poort parameters via XML-bestand, geen programmering vereist voor het hoofdstation, IP20 beschermingsniveau, ondersteunt geen interne bus uitbreidingsmodule, ondersteunt DN35 rail installatie

OM 555S-3PI7F-PNT

SM555 standalone module, Profinet RT bus, 2 RJ45 poorten, 24VDC voeding, met draaischakelaar voor het resetten van fabrieksinstellingen, de product is zelf gevoed met 24DI (gemeenschappelijke anode/gemeenschappelijke anode input), 16DO (relais output), 4AI, 4AO, 16 bit nauwkeurigheid, ondersteuning van spanning (± 10V, 0-10V) Of stroom (0-20mA), 2 RS485 interfaces, ondersteunt Modbus RTU en vrije poort protocol met een baudrate van maximaal 115.2Kbps, configureert seriële poort parameters via XML-bestanden, geen programmering vereist voor het hoofdstation, IP20 beschermingsniveau, ondersteunt geen interne bus uitbreidingsmodules, ondersteunt DN35 rail installatie

OM 555S-3PX7F-PNT
