M

Model

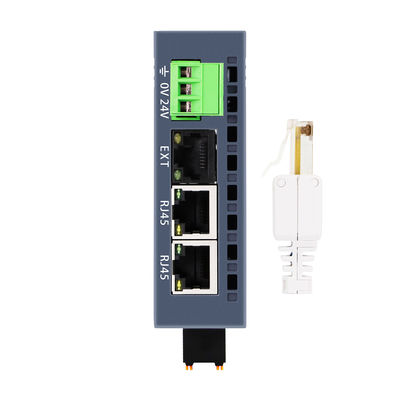

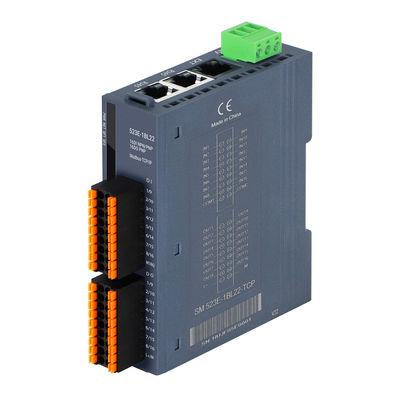

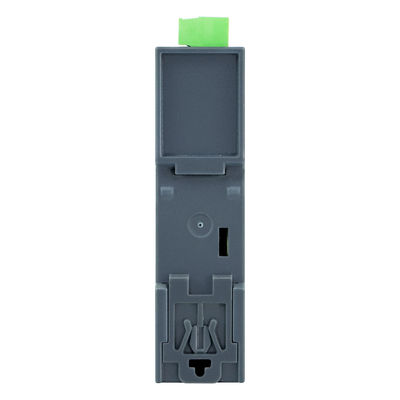

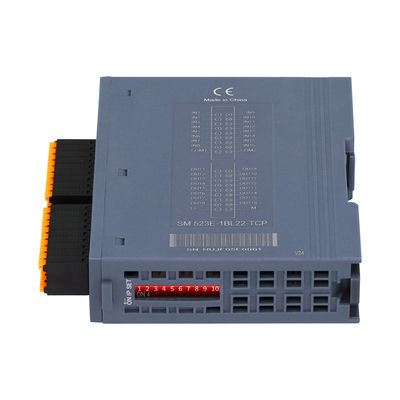

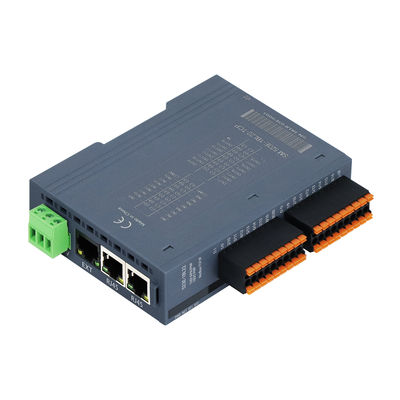

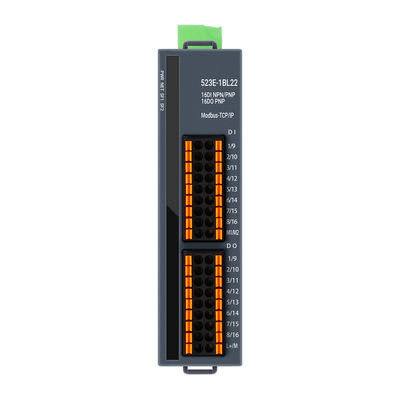

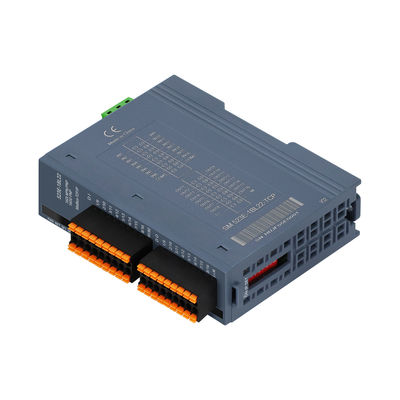

OM523E gedistribueerde schaalbare koppeling

Technische Specificaties

Bedrijfsspanning

24VDC (18VDC~28VDC)

Huidig stroomverbruik

Verschillende productmodellen variëren, raadpleeg de producthandleiding voor details.

Stroombeveiliging

Anti-omgekeerde verbindingsbeveiliging, overspanningsabsorptie

Communicatie-interface

2*RJ45

Interface voor uitbreidingsmodule

1*RJ45

Type stroomaansluiting

Steekconnectoren, schroefklemmen

Type signaalaansluiting

Steekconnector, direct insteekbare PUSH-IN aansluitpoort

Weergave-instructies

Stroomindicatorlampje, NET groen indicatorlampje, SF rood indicatorlampje,IO-signaal groen indicatorlampje

Protocol

Modbus-TCP/IP

Master-Slave Categorie

Onafhankelijk slave-apparaat

 Ontologie IO-punt

Ja, zie bestelgegevens voor details

Drempelwaarde overstroombeveiliging

1.5A,5ms

IO Reactietijd

Minimaal 5ms

Uitbreidingsmogelijkheden

Ondersteunt uitbreiding van 16 EM500E-EM modules

Kabellengte (afgeschermd)

Maximaal 500m

Kabellengte (niet-afgeschermd)

Het langste ingangspunt is 300m, het langste uitgangspunt is 150m

Slave-instellingen

IP-instellingen

Instellen via DIP-schakelaar of webpagina

Maximaal aantal stations per segment

255 (Het specifieke aantal ondersteunde stations wordt bepaald door het hoofdstation)

Werkomgeving

Werktemperatuur

-20~60℃

Werkvochtigheid

5%~90% (niet-condenserend)

Beschermingsniveau

IP20

Afmetingen (L*B*H)

27mm*104mm*114mm

Specificatie

Productnr.

OM521E verticale interne bus gedistribueerde uitbreidbare koppeling, Modbus-TCP bus, 3 RJ45 poorten, WellAUBUS backplane bus (zwarte RJ45 poort netwerkkabel cascading, categorie 5e netwerkkabel module lengte (beperkt tot 20 meter), totale verlengingskabel totaal (beperkt tot 150 meter), en 16 modules kunnen worden uitgebreid. 24VDC voeding, met 8-bits draaischakelaar voor station IP-adres, de behuizing is voorzien van 32DI (gemeenschappelijke kathode/gemeenschappelijke anode ingang), IP20 beschermingsniveau, ondersteunt DN35 railmontage

OM521E-1BL22-TCP

OM522E verticale interne bus gedistribueerde schaalbare koppeling, Modbus-TCP bus, 3 RJ45 poorten, WellAUBUS backplane bus (zwarte RJ45 poort netwerkkabel cascade, categorie 5e netwerkkabel module lengte (beperkt tot 20 meter), totale verlengingskabel totaal (beperkt tot 150 meter) en kan worden uitgebreid tot 16 modules. 24VDC voeding, met 8-cijferige draaischakelaar om het station IP-adres in te stellen, de behuizing is voorzien van 32DO (PNP-uitgang), IP20 beschermingsniveau, ondersteunt DN35 railmontage

OM522E-1BL22-TCP

OM523E verticale interne bus gedistribueerde uitbreidbare koppeling, Modbus-TCP bus, 3 RJ45 poorten, WellAUBUS backplane bus (zwarte RJ45 poort netwerkkabel cascading, de lengte tussen categorie 5e netwerkkabel module lengte (beperkt tot 20 meter), totale verlengingskabel totaal (beperkt tot 150 meter), en 16 modules kunnen worden uitgebreid. 24VDC voeding, met 8-bits draaischakelaar voor station IP-adres, de behuizing is voorzien van 16DI (gemeenschappelijke kathode/gemeenschappelijke anode ingang), 16DO (PNP-uitgang), IP20 beschermingsniveau, ondersteunt DN35 railmontage

OM523E-1BL22-TCP
