EtherCAT bus IO module PLC module afstandsbediening

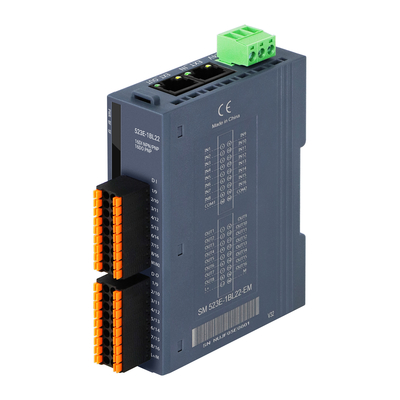

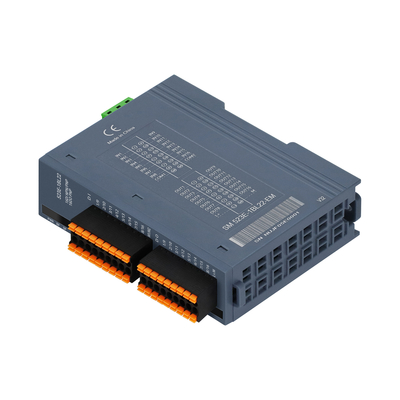

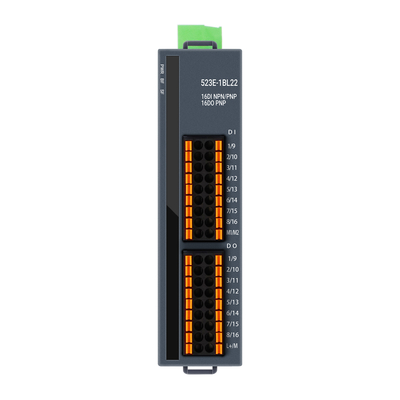

EtherCAT uitbreidbare koppel 16DI+16DO Din-rail I/O module
Productkenmerken van het PAL-I/O-systeem
SpecificatievanEtherCAT-uitbreidbare koppeling
Product nr. | OM523E-1BL22-EM |
Technische specificaties | |
Werkspanning | 24VDC (18VDC~28VDC) |
Bedrijfsstroomverbruik | 250 mA |
Energiebescherming | Bescherming tegen omgekeerde aansluiting, spanningsopname |

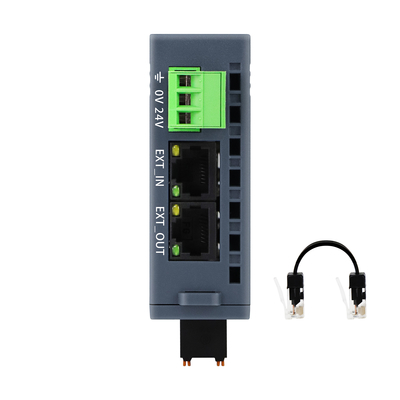

Verbindingspoort | 2*RJ45 ((Standaard 7CM vlakke netkabel voor gecentraliseerde installatie) |
Typ van de elektriciteitsterminal | met een vermogen van niet meer dan 50 W |
Type signaalterminal | Plug-in aansluiting, directe plug-in PUSH-IN aansluiting |
Instructies tonen | Vermogen indicator licht, NET groen indicator licht, SF rood indicator licht,IO signaal groen indicator licht |
Invoerpunten | 16 |
Invoerkenmerken | Bron/sink |
Kabellengte (zonder scherm) | Het langste inputpunt is 300m, het langste outputpunt is 150m. |
Kabellengte (geschermd) | Maximaal 500 m |
Toegestane stille stroom | 1mA |
Isolatieproefspanning | 500VDC |
Inlaatspanning | |
●Nummerwaarde | 24VDC (18VDC~28VDC) |
●°°° Signal | Maximaal 5VDC, 1mA |
●1° Signaal | Minimaal 15 VDC, 2,5 mA |
Invoervertraging | |
● Van 0 tot 1 minimaal | 3~5 ms ((Expand 4 modules typische waarden) |
● Van 1 tot 0, minimaal | 3~5 ms ((Expand 4 modules typische waarden) |
Uitgangspunten | 16 |
Outputkenmerken | Solid state MOSFET, PNP-type |
Product nr. | OM523E-1BL22-EM |
Invoervertraging | |
Bescherming tegen uitgangsoverspanning | Ja, elektronisch. |
Leckage-stroom | < 1 mA |
Maximale LED-belasting | 5W |
Uitgangsstroom1 | 0.5A |
Beschermingsdrempel tegen overstromingen | 1.5A,5ms |
● Resistieve belasting, max. | 300 Hz |
● Inductiebelasting, max. | 0.5HZ |
●LED-belasting, max. | 10 Hz |
● Mechanische belasting, max. | - Dat is... |
Isolatieproefspanning | 500VDC |
Werkomgeving | |
Werktemperatuur | -20°C tot 60°C |
Werkvochtigheid | 5% tot 90% (geen condensatie) |
Hoogte | Onder 2000 meter (80 kPa) |
Beschermingsniveau | IP20 |
Isolatie | |
Tussen Kanaal en Bus | - Ja, dat klopt. |
Tussen het kanaal | - Ja, dat klopt. |
Diagnostiek en waarschuwingen van de stroomvoorziening van het systeem | Ondersteuning |
Afmetingen (L*W*H) | 27 mm*94 mm*114 mm |
Verpakking
Bestelgegevens
Specificatie | Product nr. |
OM523E gedistribueerde uitbreidingsmodule, 2 RJ45-poorten, WellAUBUS backplane bus (cascade via 8-kern netwerkkabel, categorie 5e netwerkkabelmodules zijn beperkt tot 20 meter lang,en de totale verlengkabel is beperkt tot 150 meter), 24VDC stroomvoorziening, het hoofdarm wordt geleverd met 16DI (gemeenschappelijke kathode/gemeenschappelijke anode-invoer), 16DO (PNP-uitgang),IP20Beschermingsniveau, steun DN35 spoorinstallatie |
OM523E-1BL22-EM |
Vragen:
1Bent u een fabrikant?
Ja, we hebben onze productielijn en R&D team.
Bezoek ons via de onderstaande VR-link om ons kantoor en productiegebied te zien.
De Commissie is van oordeel dat de in de mededeling vermelde maatregelen in strijd zijn met de mededingingsregels.
2Wat is de doorlooptijd als ik bestel?
Na ontvangst van de betaling beginnen we met de productie.
Als u populaire modellen bestelt, hebben we meestal voorraad.
Als we geen voorraad hebben, is de productietijd meestal 3~5 werkdagen voor minder dan 50 stuks per paar.
3Hoe stuur je mijn bestelling?
Wij verzenden de goederen per lucht ((DHL, UPS of FEDEX) of per zee ((voor bulk bestelling)
Het is prima om gekochte artikelen via de verzendrekening of expediteur van de klant te verzenden.
Het duurt 3 tot 5 kalenderdagen om bij de plaatselijke douane te komen voor de inklaring.
4Wat is MOQ?
1 stuks per paar.
Voor veel modellen hebben we voorraad, het is gemakkelijk om monsters te sturen voor uw testen.
5Kan ik een korting krijgen?
Ja, en het is meestal gebaseerd op de hoeveelheid en na het testen van monsters.
