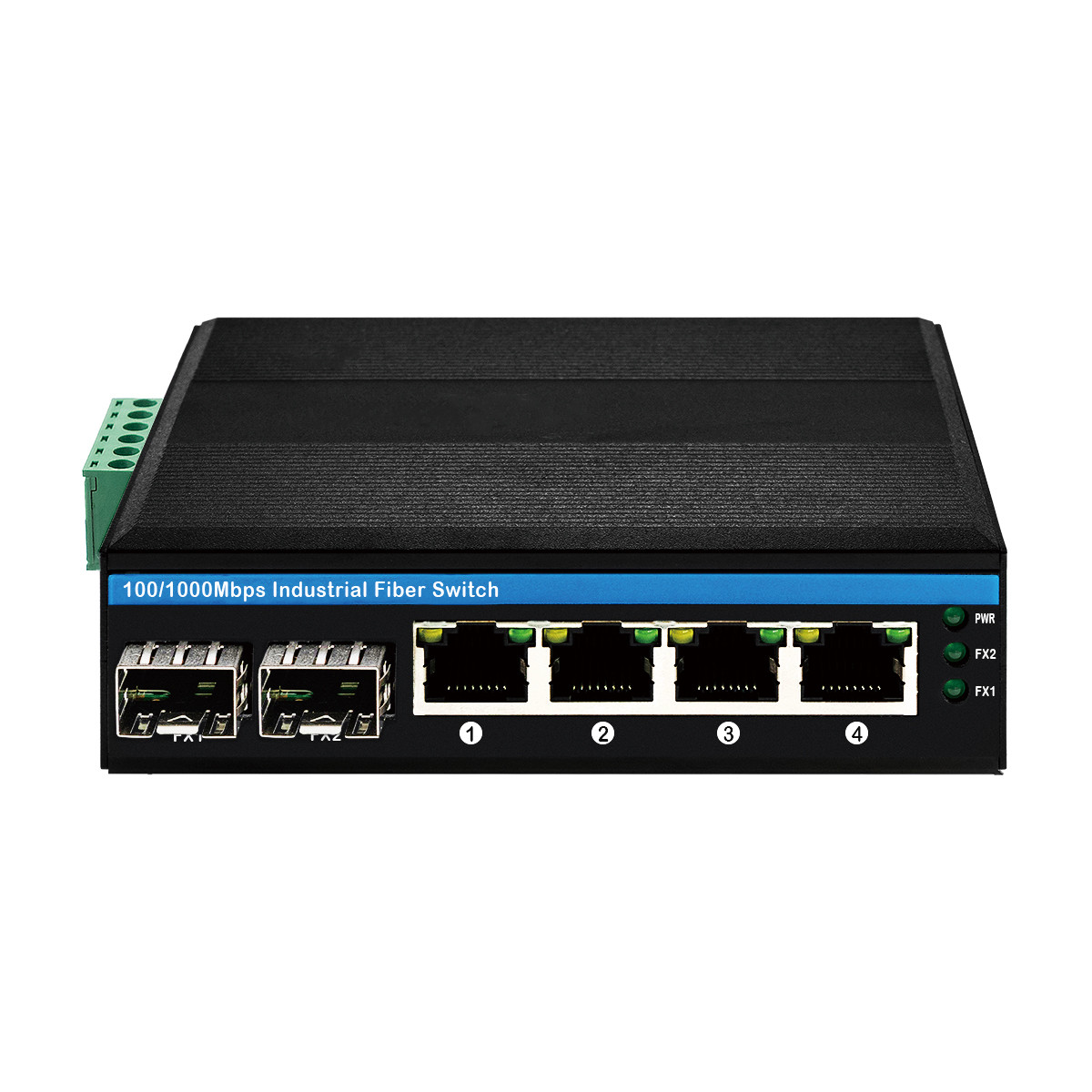

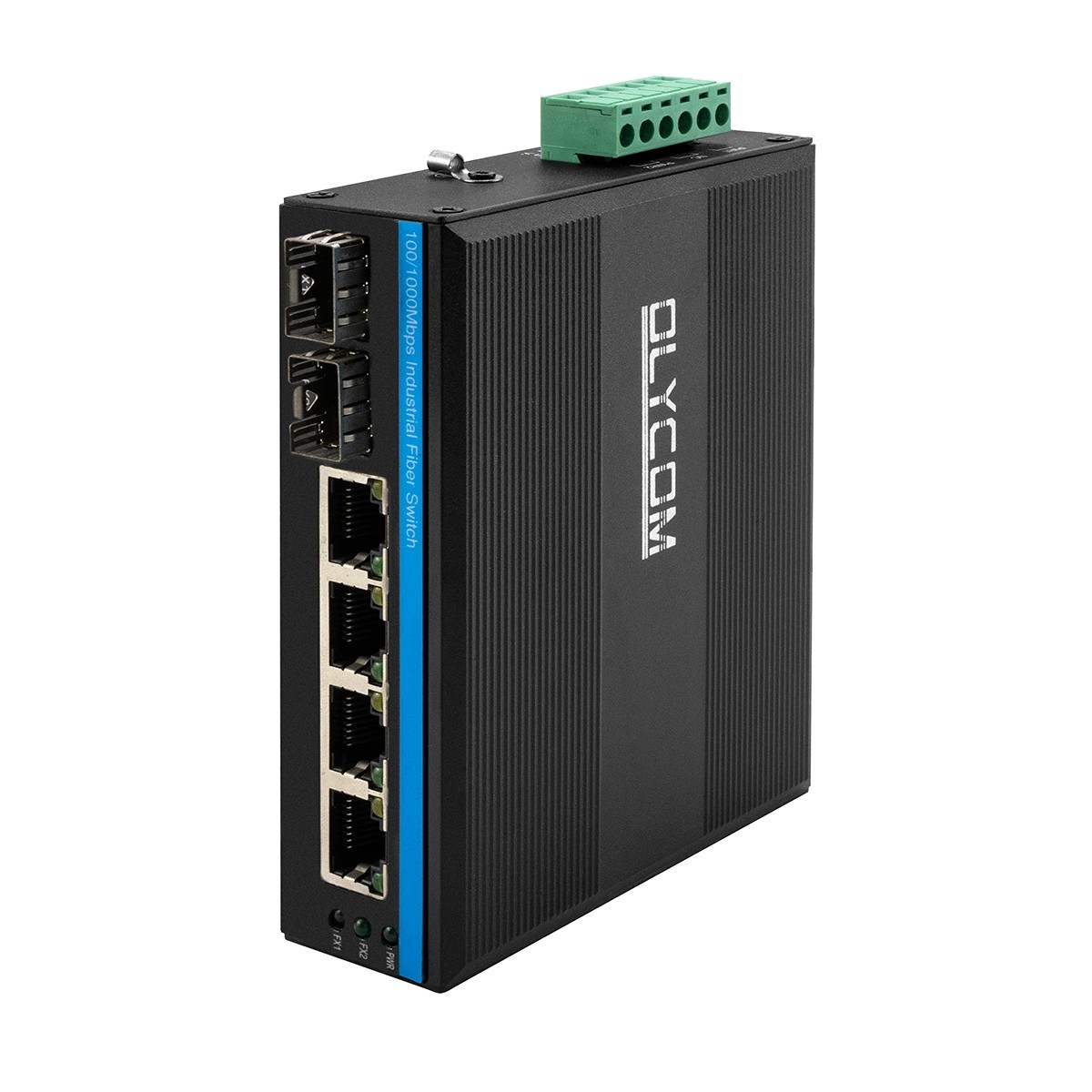

4-poort zonne- of batterij-aangedreven PoE-switch
Koelpunten.
- Dual Input: DC24V en IEEE802.3af/at PoE-uitgang met ingebouwde spanningsverhoger ((als u geen glasvezelpoorten nodig heeft, controleer dan onze andere PoE-switch IM-WP054BGE)
- Volledige Gigabit-snelheid: 2*100/1000M auto-adaptieve SFP-vezelpoorten en 4*10/100/1000Base-T Ethernet PoE-poorten
- Industrieel ontwerp: Compact IP40 robuust metalen behuizing, -40°C tot 75°C, ondersteuning DIN-Rail & Wall Mount
- Toepassing: zonne-energiesysteem, RV/voertuig/truck/bus en VoIP/toegangscontrolesystemen
Belangrijkste kenmerken
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Het detecteren van de PoE-modellen van elektrische apparatuur
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- Ondersteunend vermogen op POE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels
Technische gegevens
| Productnaam |
100/1000Mbps Industrial Solar PoE Switch |
| Model nr. |
IM-FP244BGE |
| Haven |
2x 100/1000Mpbs SFP-poorten
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)
|
| Schakelfuncties |
Overdrachtsmodus: opslag en doorstuur
Systembandbreedte: 12 Gbps (niet-verkeersopstopping)
Packet forwarding rate: 8,928Mpps
4K.
Lijst buffer: 1.75M
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissieafstand: 20 km, 40 km, 60 km, 80 km, 100 km
|

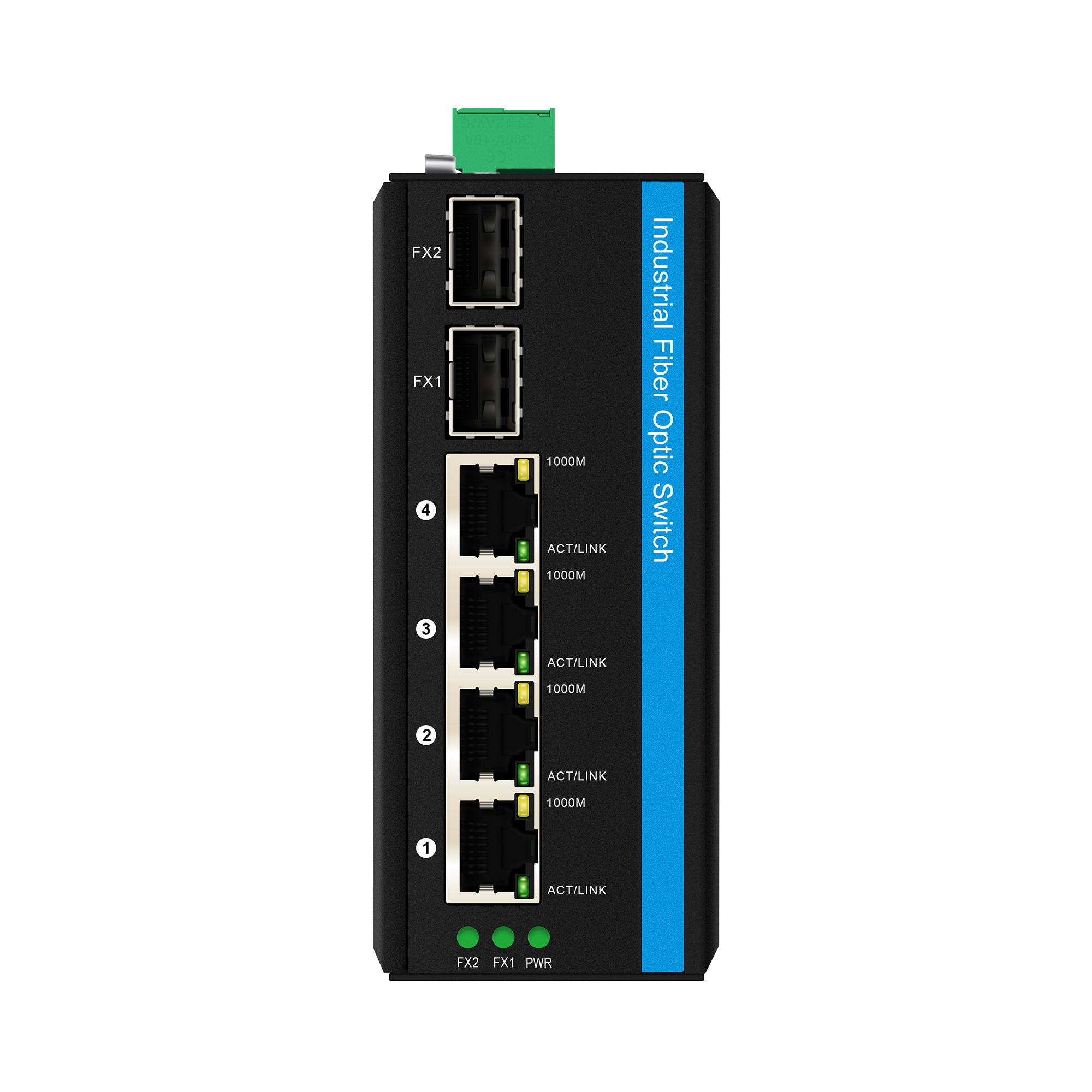

| LED's |
Energie, PoE, vezels
PWR: Kracht
Fibre: FX1/FX2
Oranje: PoE-indicator
Groen: ACT/LINKS
|

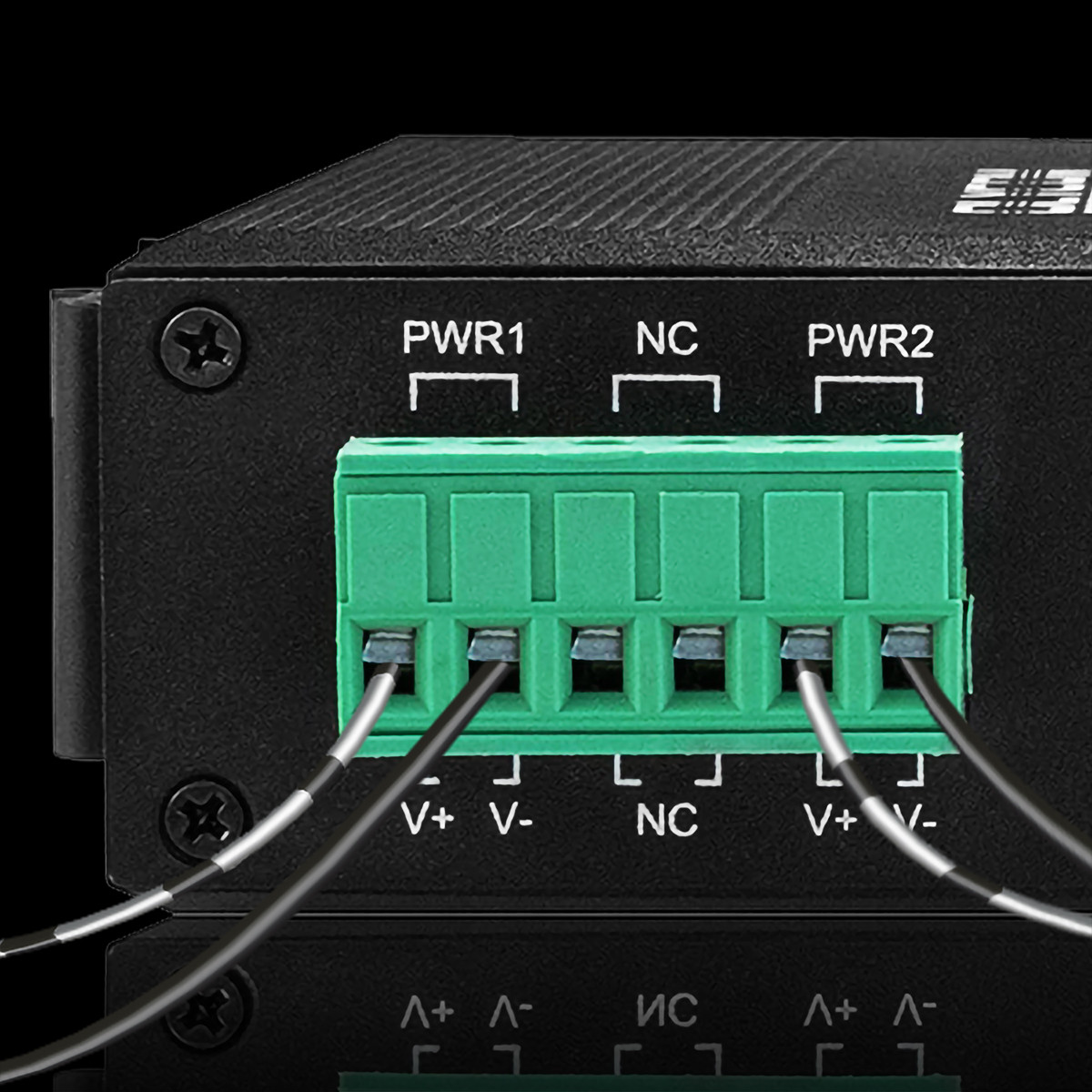

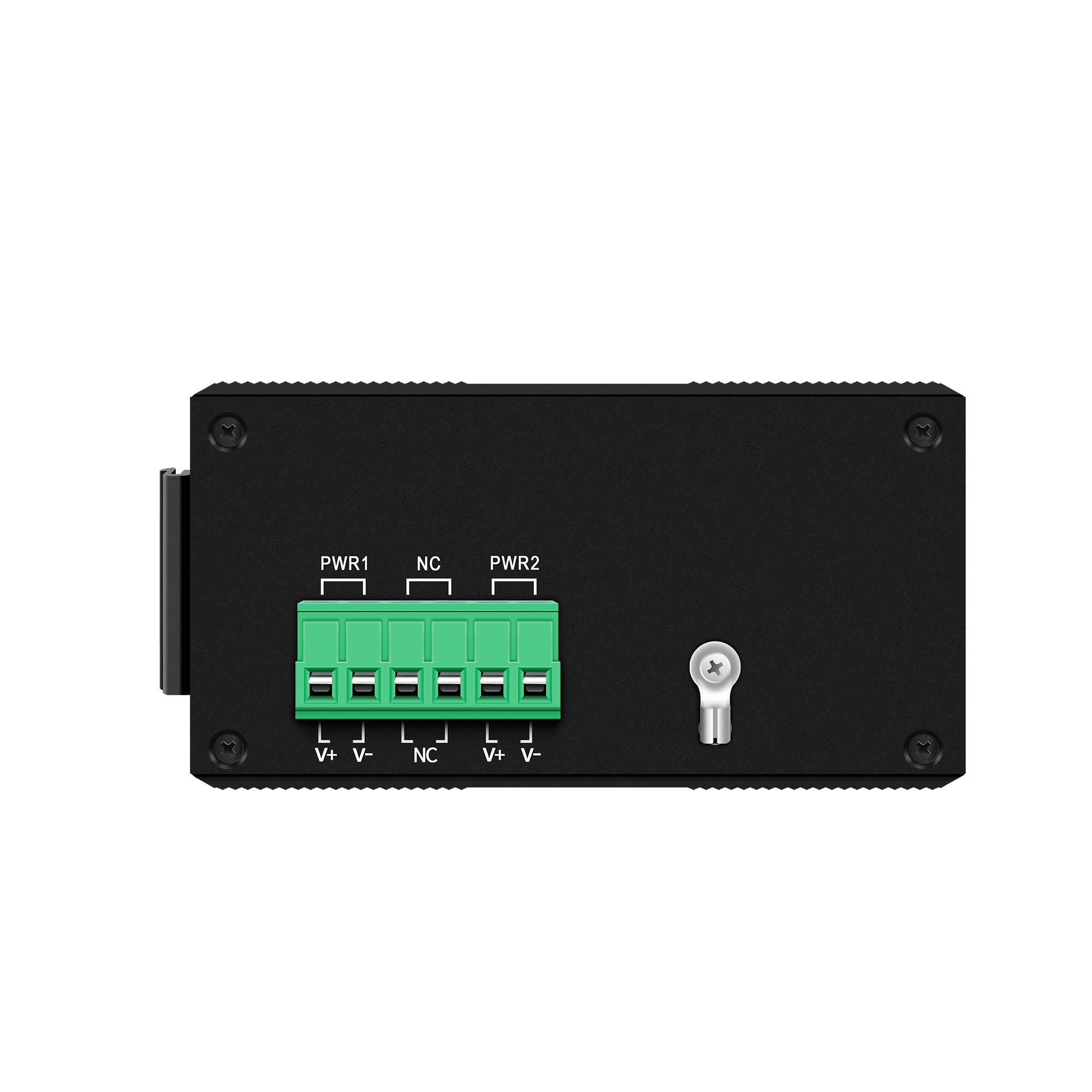

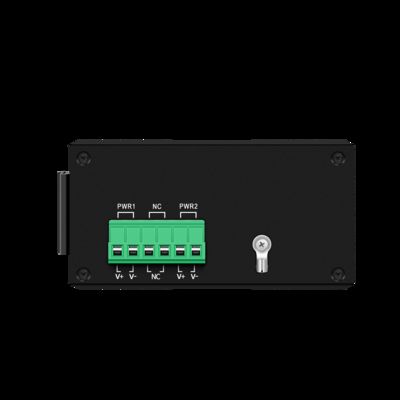

| Stroomvoorziening |
Inputspanning van de POE-toevoer: DC24V
Eenmalige PoE-toevoer: 30W (poort 1~4)
Totaal budget: 120 W
PoE-uitgangsspanning: 48V
|
| Milieu |
Werktemperatuur: -40°75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD:IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT:IEC61000-4-4, algemeen ±6KV
Stroming: IEC61000-4-5, differentieel ±2KV, algemeen ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A112020
Voor de toepassing van de voorschriften van punt 6.2.3 van Richtlijn 2008/57/EG moet de in punt 6.2.3 van Richtlijn 2008/57/EG vermelde voorschriften worden nageleefd.2021
Voor de toepassing van EN 61000-3-3:2013/A2:2022
CE-LVD: EN IEC 62368-1:2020+A112020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4:2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp
Veiligheidsklasse: IP40
Afmetingen: 114*93*35 mm

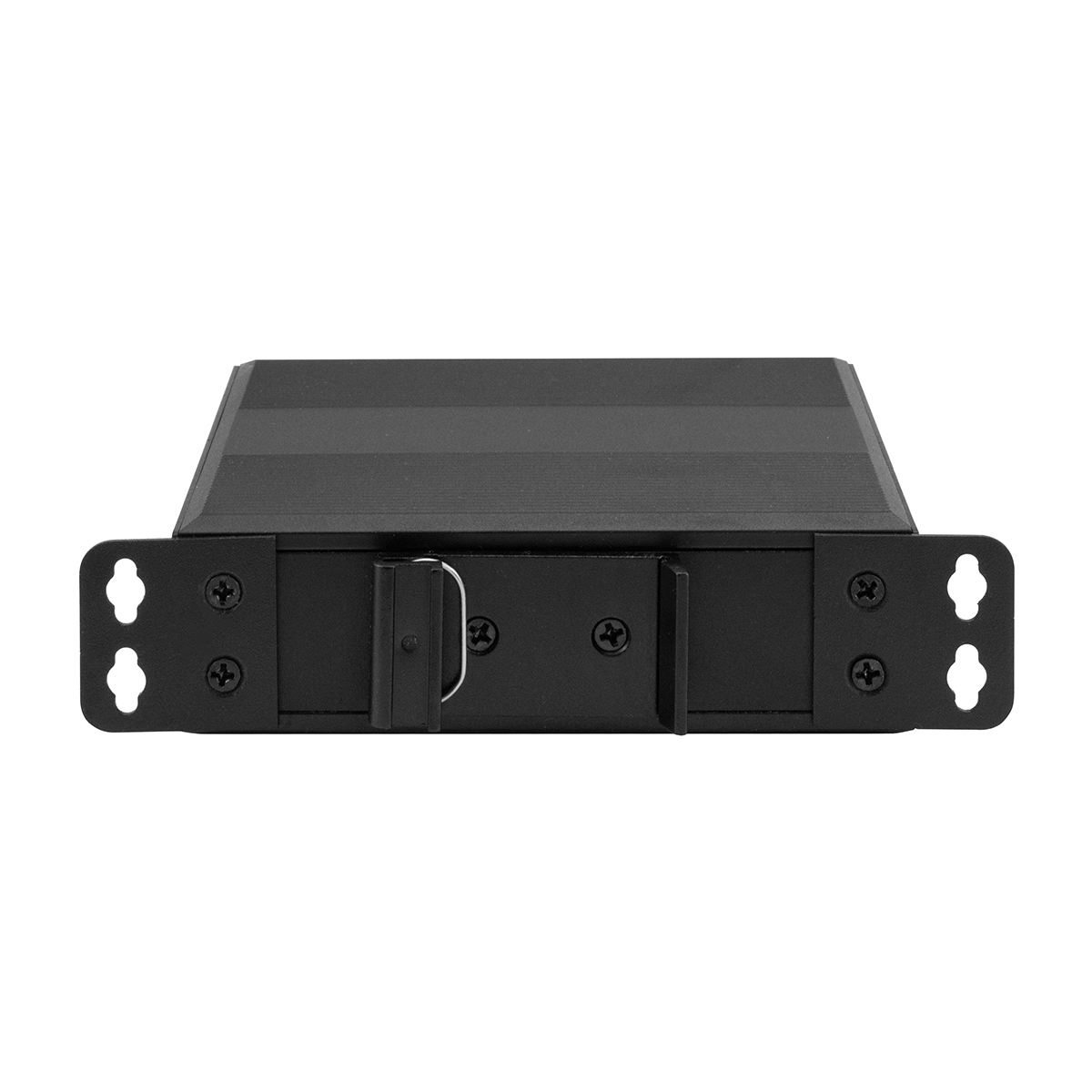

Montagewijze: montage aan de binnenspoor/wand
Netto/bruto gewicht: 0,35 kg/0,45 kg
|
| Garantie |
Vervanging binnen 1 jaar; 3 jaar reparatie |
Afmeting
Aanhangsel
| Industriële SFP-transceiver |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
| Industriële voedingsadapter |
| IM-DAC220/DC48V2.5A |
AC220V tot DC48V2.5A, -40°C ∼80°C |
| De in punt 6.2.4.1 bedoelde gegevens worden gebruikt voor de identificatie van de in punt 6.2.4.2 bedoelde voertuigen. |
AC220V tot DC48V5A, -40°C ∼80°C |
| De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen. |
AC220V tot DC48V10A, -40°C ∼80°C |
Productvraag
1Kan ik het verbinden met een niet-PoE-apparaat?
Ja, het is 4 * auto-sensing PoE-poorten detecteren of de aangesloten apparaten ondersteunen PoE of niet.
Er zal ALLEEN netwerktransmissie zijn als het niet 802.3af of 802.3at conform is.
2Wat is de uplink snelheid?
100M/1000Mbps snelheid, voor de SFP uplink, ondersteunt het ook automatische sensing.
Dat wil zeggen, het werkt als je een 155Mb/s of 1,25Gb/s glasvezel transceiver aansluit.
3Welke pin draagt PoE?
Pins 1/2, 3/6 zijn voor dataparen, terwijl Pins 4/5, 7/8 PoE-uitgang dragen.
4Mag ik een batterij gebruiken om je apparaat op te starten?
Ja, zolang de spanning in DC12V ~ DC48V staat en de stroompinnen goed zijn aangesloten.
Toepassing
1, laagspannings PoE-systeem
2, Voertuignetwerk
3, CCTV-bewaking
Algemene vragen
Is het geregeld?
A: Web Managed Version is beschikbaar, modelnaam: IM-FP244BGM
Welke installatiemethode wordt ondersteund?
A: Het ondersteunt Din Rail en wandmontage.
Als er een speciale montagepakket nodig is, is het goed, we hebben het al eerder behandeld.
Ondersteunt de glasvezelpoort 100M snelheid?
A: Ja, voor 100M-modellen, ondersteunt het alleen 100M-modules.
Voor Gigabit-modellen is de glasvezelpoort 100M/1000M auto-adaptief, je kunt 155Mb/s of 1,25Gb/s modules inbrengen, beide zullen werken.
Mag ik mijn logo op het apparaat hebben?
A: Ja, we zijn een OEM-fabrikant.
Stuur uw logo in PS/AI formaat, wij zorgen voor de rest.
