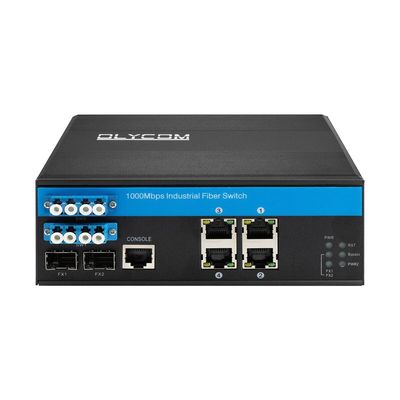

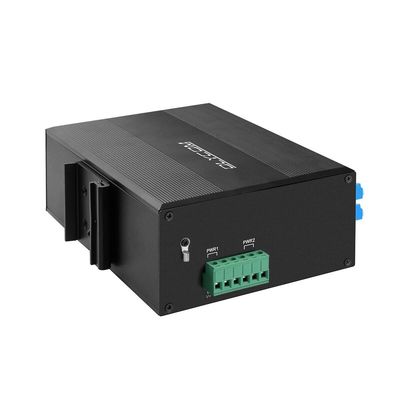

L2 Managed Industriële Switch met D2*2B Bypass Functie
SM LC Connector voor het Beschermen van de Optische Lijn
Belangrijkste Kenmerken van Managed Optical Bypass Switch
IM-FBS240GW is een 10/100/1000 Mbps industriële fiber bypass switch die de volgende functies ondersteunt
- Brede spanningsdubbele stroomingang
- Web GUI-beheer
- Din rail installatie
- FCC en CE-certificering
En als een onmisbaar onderdeel van het optische communicatie&beschermings systeem, is de fiber bypass zeer betrouwbaar en stabiel voor verschillende optische padbehoeften zoals
- Metropolitan Area Network (MAN)
- Dynamische configuratie van add/drop multiplexing
- Systeemmonitoring
- Laboratoriumonderzoek en -ontwikkeling
Ondertussen kenmerkt de fiber pass switch zich door
- Laag Invoegverlies
- Breed Golflengtebereik
- Lage Kanaalkruisspraak
Specificatie van Industriële Full Gigabit Switch
|
Productnaam
|
10/100/1000Mbps Managed Industrial Fiber Bypass Switch (2F+4TP)
|
|
Modelnr.
|
IM-FBS240GW
|
|
Poort
|
2 x 2.5G SFP-poort
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45 (Ondersteunt MDI/MDIX auto-sensing)
|
|
Standaard
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND ID
|
4096
|
|
Jumbo Frame
|
9.6KB
|
|
MAC-adres Tabel
|
8K
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Systeembandsbreedte:58Gbps (geen verkeersopstopping)
DRAM grootte: 128M Flash grootte: 16M
Pakket buffer grootte: 4Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 ongebalanceerd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger gebalanceerd twisted pair (≤100m)
SFP-poort, transmissieafstand: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LED's
|
Voeding, netwerk, fiber, bypass
|
|
Voeding
|

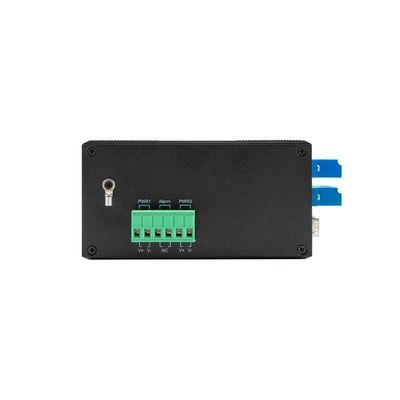

Ingangsspanning: DC 12-52V; Niet-belaste voeding: 5W;
Omgekeerde verbinding: ondersteuning
|
|
Omgeving
|
Werken Temp:-40°～ 75°C ; Opslag Temp:-40°～ 85°C;Werkvochtigheid: 10%&uff5e90%, niet-condenserend; Opslagvochtigheid: 10%&uff5e95%, niet-condenserend
|
|
Industriestandaarden
|
EMI: FCC Deel 15 Subdeel B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Niveau 3, EN 61000-4-3 (RS) Niveau 3, EN 61000-4-4 (EFT) Niveau 3, EN 61000-4-5 (Surge) Niveau 3, EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8; Verkeersregeling: NEMA-TS2; Trilling: IEC 60068-2-6; Vrije val: IEC 60068-2-32; Schok: IEC 60068-2-27; Spoorwegverkeer: EN 50121-4
|
|
Veiligheid
|
CE-markering, commercieel ; CE/LVD EN60950
|
|
Mechanische informatie
|
Behuizing: Gekartelde metalen behuizing; Veiligheidsklasse: IP40;
Afmeting:155 x 113x 60mm;
|
|
Garantie
|
3 jaar
|
|
Fiber Bypass
|
|
Categorie
|
Eenheid
|
Specificatie
|
|
Golflengtebereik
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Testgolflengte
|
nm
|
850/1300
|
1310/1550
|
|
Invoegverlies
|
dB
|
Typ:0.6 Max:1.0
|
Typ:0.6 Max:1.0
|
|
Returverlies
|
dB
|
MM≥30 SM≥50
|
|
Kanaalkruisspraak
|
dB
|
MM≥35 SM≥55
|
|
Polarisatiefverlies
|
dB
|
≤0.05
|
|
Golflengteverlies
|
dB
|
≤0.05
|
|
Temperatuurverlies
|
dB
|
≤0.05
|
|
Herhaalbaarheid
|
dB
|
≤0.05
|
|
Bedrijfsspanning
|
v
|
3.3V-5V
|
|
Levensduur
|
keer
|
≥100000000
|
|
Schakeltijd
|
ms
|
≤10
|
|
Transmissie optisch vermogen
|
mw
|
≤500
|
|
Bedrijfstemperatuur
|
ºc
|
-20~+70
|
|
Opslagtemperatuur
|
ºc
|
-40~+85
|
Toepassing
Productiestappen
Solderen: Soldeer de benodigde componenten
Reinigen: Om mogelijke storingen door stof of vuil op de printplaten te voorkomen.
Assembleren: Bouwt componenten van een product op, zoals panelen, schroeven, printplaten.
Testen: Om er zeker van te zijn dat het product na montage in principe goed werkt
Veroudering: Om te controleren of het product lange tijd soepel kan werken zonder kleine problemen zoals LED-indicatoren, spanning. Dit duurt meestal 24 tot 48 uur.
Testen: Om te testen of het product gegevens of videosignalen correct kan verwerken. Gegevensverlies? Transmissiesnelheid correct? Geen pakketfouten? Dergelijke vragen worden in deze procedure geverifieerd.
QC-testen: Dit is de derde en tevens laatste kwaliteitscontrole van het product. Als het goed gaat, zullen onze verpakkingsmedewerkers het verpakken volgens de eisen van de klant en een productlabel op de verpakking aanbrengen.
Als al het bovenstaande is gedaan, gaat het product naar de markt.
Veelgestelde vragen:
Wat is een optische bypass switch?
A: Het wordt ook een bypass TAP genoemd, gebruikt voor het automatisch schakelen van defecte knooppunten bij stroomuitval of storingen, dit beveiligt de volledige optische transmissie.
Waar wordt het gebruikt?
A: Het wordt voornamelijk gebruikt om netwerkonderbrekingen te voorkomen, het netwerk te beschermen of het netwerksysteem te beheren in de optische telecommunicatie.
Het kan worden gebruikt in ring- of lineaire glasvezelnetwerkarchitecturen zoals spoorwegcommunicatiesystemen, fabrieksautomatisering en onderstations.
Wat zijn de bestelopties?
A: Er is SC-connector singlemode (4 poorten), LC singlemode (4 poorten en 8 poorten) en LC multimode (4 poorten en 8 poorten) naar keuze, zoals op de onderstaande foto's.
Kunnen uw optische bypass-units werken met verschillende switches?
A: Ja, dit apparaat werkt op het niveau van optische transmissie en is niet betrokken bij netwerkprotocollen.
Het kan werken met elke switch met verschillende optische snelheden (100M/1G/2.5G/10G/25G/40G/100G).
Is het mogelijk om wandmontage te ondersteunen?

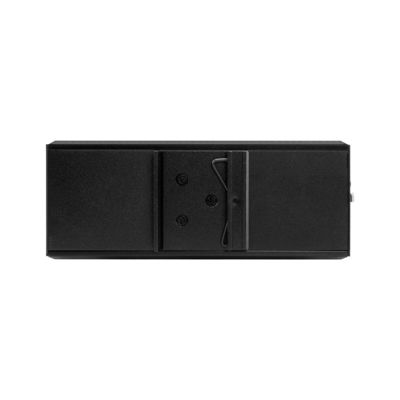

A: Ja, de standaardinstallatie is DIN-rail. We hebben ook een speciaal achterpaneel met montagegaten voor wandmontage.
Er zal een paar montagehaken in de paklijst zitten.
