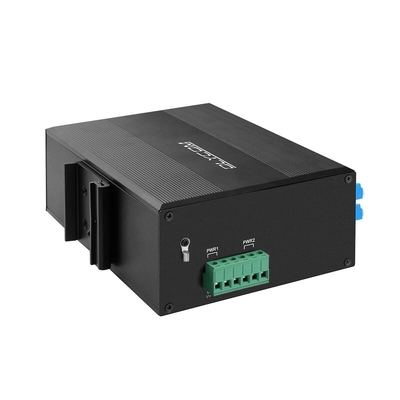

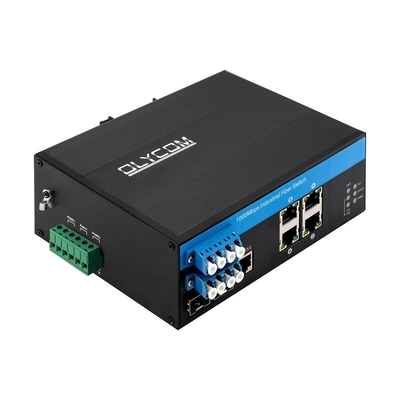

L2 Managed Industrial Switch met 2*2B Bypass Functie
SM LC Connector voor het Beschermen van Optische Lijn
Belangrijkste Kenmerken van Managed Optical Bypass switch
IM-FBS240GW is een 10/100/1000 Mbps industriële fiber bypass switch die de volgende functies ondersteunt
- Breed voltage dubbele stroomingang
- Web GUI beheer
- Din rail installatie
- FCC en CE certificering
En als een onmisbaar onderdeel van optische communicatie&bescherming systeem, is de fiber bypass zeer betrouwbaar en stabiel voor verschillende optische pad behoeften zoals
- Metropolitan area network (MAN)
- Dynamische configuratie van add/drop multiplexing
- Systeem monitoring
- Laboratorium onderzoek en ontwikkeling
Tegelijkertijd kenmerkt de fiber pass switch
- Lage Invoegverlies
- Breed Golflengtebereik
- Lage Kanaal Overspraak
Specificatie van Industriële Full Gigabit Switch
|
Productnaam
|
10/100/1000Mbps Managed Industrial Fiber Bypass Switch (2F+4TP)
|
|
Modelnummer
|
IM-FBS240GW
|
|
Poort
|
2 x 2.5G SFP poort
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45(Ondersteunt MDI/MDIX auto-detectie)
|
|
Standaard
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND ID
|
4096
|
|
Jumbo Frame
|
9.6KB
|
|
MAC Adres Tabel
|
8K
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Systeem bandbreedte:58Gbps (geen verkeersopstopping)
DRAM grootte: 128M Flash grootte: 16M
Pakket buffer grootte: 4Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 un-shielded twisted pair(≤100m)
100/1000BASE-TX: CAT5 of hoger shielded twisted pair(≤100m)
SFP poort, transmissie afstand: 20Km,40Km,60Km,80Km,100Km
|
|
LED's
|

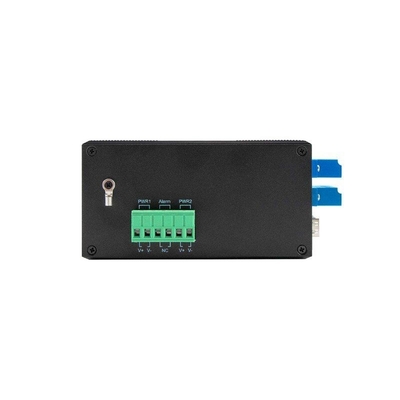

Stroom, netwerk, fiber, bypass
|
|
Voeding
|
Ingangsspanning: DC 12-52V; Onbelast vermogen: 5W;
Omgekeerde aansluiting: ondersteuning
|
|
Omgeving
|
Werken Temp:-40°～ 75°C ; Opslag Temp:-40°～ 85°C;Werken vochtigheid:10%～90%, niet-condenserend; Opslag vochtigheid:10%～95%, niet-condenserend
|
|
Industriële Standaarden
|
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:EN 61000-4-2 (ESD) Level 3,EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8; Verkeerscontrole:NEMA-TS2; Trilling:IEC 60068-2-6; Vrije val:IEC 60068-2-32; Schok:IEC 60068-2-27; Spoorverkeer:EN 50121-4
|
|
Veiligheid
|
CE Mark ,commercieel ; CE/LVD EN60950
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing; Veiligheidsklasse:IP40;
Afmeting:155 x 113x 60mm;
|
|
Garantie
|
3 jaar
|
|
Fiber Bypass
|
|
Categorie
|
Eenheid
|
Specificatie
|
|
Golflengtebereik
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Test golflengte
|
nm
|
850/1300
|
1310/1550
|
|
Invoegverlies
|
dB
|
Typ:0.6 Max:1.0
|
Typ:0.6 Max:1.0
|
|
Retourverlies
|
dB
|
MM≥30 SM≥50
|
|
Kanaal overspraak
|
dB
|
MM≥35 SM≥55
|
|
Polarisatieverlies
|
dB
|
≤0.05
|
|
Golflengteverlies
|
dB
|
≤0.05
|
|
Temperatuurverlies
|
dB
|
≤0.05
|
|
Herhaalbaarheid
|
dB
|
≤0.05
|
|
Bedrijfsspanning
|
v
|
3.3V-5V
|
|
Levensduur
|
keer
|
≥100000000
|
|
Schakeltijd
|
ms
|
≤10
|
|
Transmissie optisch vermogen
|
mw
|
≤500
|
|
Bedrijfstemperatuur
|
ºc
|
-20~+70
|
|
Opslagtemperatuur
|
ºc
|
-40~+85
|
Toepassing
Productie Stappen
Lassen: Las de benodigde componenten
Schoonmaken: Om mogelijke storingen door stof of schroot op de PCB-platen te voorkomen.
Assembleren: Bouwt componenten van een product op, zoals panelen, schroeven, PCB-platen.
Testen: Om er zeker van te zijn dat het product na montage in principe goed werkt
Veroudering: Om te controleren of het product lange tijd soepel kan werken zonder kleine problemen zoals LED-indicatoren, spanning. Dit duurt meestal 24 tot 48 uur.
Testen: Om te testen of het product gegevens of videosignalen correct kan verwerken. Gegevensverlies? Transmissiesnelheid correct? Fout in datapakket? Dergelijke vragen zouden in deze procedure worden geverifieerd.
QC testen: Dit is de derde en ook laatste controle van de productkwaliteit. Als het goed gaat, zal ons inpakpersoneel het inpakken volgens de eisen van de klant en een productlabel op de verpakkingsdoos aanbrengen.
Wanneer dit alles is gedaan, gaat het product naar de markt.
FAQ:
Wat is een optische bypass switch?
A: het wordt ook wel een bypass TAP genoemd en wordt gebruikt voor het automatisch schakelen van defecte nodes wanneer stroomuitval of storingen optreden, dit beveiligt de volledige optische transmissie.
Waar wordt het gebruikt?
A: Het wordt voornamelijk gebruikt om netwerkuitval te voorkomen, het netwerk te beschermen of het netwerksysteem in de optische telecommunicatie te besturen.
Het kan worden gebruikt in ring- of lineaire glasvezelnetwerkarchitecturen zoals spoorwegcommunicatiesystemen, fabrieksautomatisering en elektriciteitsstations.
Wat zijn de bestelopties?
A: Er is SC-connector singlemode (4 poorten), LC singlemode (4 poorten en 8 poorten) en LC multimode (4 poorten en 8 poorten) voor uw keuze zoals hieronder op de foto's.
Kunnen uw optische bypass-eenheden werken met verschillende switches?
A: Ja, dit apparaat gaat over het optische transmissieniveau en betreft geen netwerkprotocollen.
Het kan werken met alle switches met verschillende optische snelheden (100M/1G/2.5G/10G/25G/40G/100G).
Indien mogelijk om wandmontage te ondersteunen?
A: Ja, de standaard installatie is DIN-rail. We hebben ook een speciaal achterpaneel met montagegaten voor wandmontage.
Er zal een paar montagebeugels in de paklijst zitten.
