De oplossing: Onafhankelijke TTL-vezelverbinding + Gigabit Ethernet-vezelverbinding

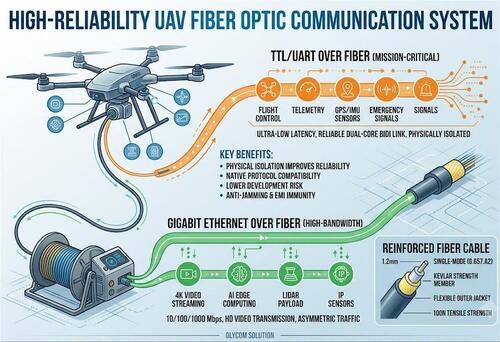

Een gemeenschappelijke architectuur in industriële en vastgebonden drones maakt gebruik van twee onafhankelijke glasvezelcommunicatiekanalen:
Kanaal 1 TTL over Fiber
Gewijd aan kritieke commando- en telemetriegegevens:
- Vluchtbesturingsopdrachten
- GPS-positieninformatie
- Verhoudingsgegevens van de IMU
- Monitoring van de gezondheid van batterijen en systemen
- Noodcontrolesignalen
Deze communicatie is zeer interactief:
Grondstation → UAV
Bevels en missies
UAV → Grondstation
Telemetrie in realtime en statusfeedback
Aangezien de veiligheid van vluchten afhankelijk is van een stabiele communicatie, is de TTL-verbinding fysiek geïsoleerd van verkeer met een hoge bandbreedte.
Kanaal 2 Gigabit Ethernet via glasvezel
ontworpen voor grote gegevensoverdracht, met inbegrip van:
- 1080P / 4K HD video streaming
- met een vermogen van niet meer dan 50 W
- AI-visieverwerkingssystemen
- LiDAR-puntwolkgegevens
- IP-sensoren
Hoewel Ethernet technisch gezien full-duplex is, hebben de meeste UAV-toepassingen een zeer asymmetrisch verkeerspatroon:
UAV → Grondstation
Massive video- en sensorgegevensstroom
Grondstation → UAV
Alleen kleine pakketten of bevestigingen
Een Gigabit-vezel Ethernet-module biedt voldoende bandbreedte voor gemeenschappelijke H.264- en H.265-gecodeerde videotransmissie.
Waarom niet TTL en Ethernet op één vezel zetten?
Hoewel protocolconversie zoals UART-naar-IP mogelijk is, geven veel professionele UAV-systemen nog steeds de voorkeur aan onafhankelijke communicatieverbindingen.
De redenen zijn onder meer:
1Fysieke isolatie verbetert de betrouwbaarheid.
Als het videoverkeer plotseling toeneemt of het Ethernet-systeem een storing ondervindt, blijft het vluchtbesturingskanaal onaangetast.
Zelfs als de videoverbinding faalt:
- Flight controller blijft online.
- Telemetrie blijft beschikbaar
Terug naar huis commando's kunnen nog steeds worden uitgevoerd
Voor missie-kritieke UAV-systemen heeft betrouwbaarheid altijd een hogere prioriteit dan het verminderen van het aantal kabels.
2. Native Protocol Compatibiliteit
Veel UAV-componenten zijn nog steeds gebaseerd op native seriële communicatie:
- MAVLink-vluchtleiders
- GPS-modules
- IMU-sensoren
- met een vermogen van niet meer dan 50 W
- Industriële apparaten van oudsher
Direct UART/TTL via glasvezel biedt een eenvoudige, lage latentie en software-onafhankelijke oplossing.
3. Lagere ontwikkeling risico
Het omzetten van seriële communicatie in Ethernet vereist extra processors, software-stacks en netwerkbeheer.
Hiermee wordt ingevoerd:
- Aanvullende latentie
- Softwarecomplexiteit
- Afhankelijkheid van het besturingssysteem
- Potentiële systeemfouten
Voor industriële en defensieve UAV's betekent eenvoud vaak een hogere betrouwbaarheid.
Selectie van glasvezelkabels voor UAV-toepassingen
In tegenstelling tot standaard vezelpatchkabels vereisen UAV-toepassingen speciaal ontworpen versterkte glasvezelkabels.
Typische specificaties zijn:
- enkelmodusvezel (G.657.A2)
- 2 of 4 kernen
- 1.2 mm kabeldiameter
- 100 N treksterkte
- Versterkte structuur van Kevlar
- Hoge flexibiliteit voor wikkelsystemen
In de kabel:
- optische vezels voor communicatie
- Kevlar-sterkte-element voor trekbescherming
- Flexibel buitenste jas
Dit ontwerp stelt de kabel in staat om voortdurend te trekken, trillen en draaien te weerstaan tijdens de werking van de UAV.
Typische tweekernvezelarchitectuur
Een tweekernige enkelmodusvezelkabel is een van de meest voorkomende oplossingen.
Fiber Core 1:
- Gigabit Ethernet via glasvezel
- BiDi-optische modules van 1310/1550 nm
- Video, AI-gegevens en IP-communicatie
Fiber Core 2:
- TTL-seriecommunicatie via glasvezel
- BiDi-optische modules van 1310/1550 nm
- Flight control, telemetrie en sensorgegevens
Elke glasvezelkern functioneert als een onafhankelijk full-duplex communicatiekanaal, waardoor volledige isolatie tussen besturing en overdracht van nuttige lading wordt gewaarborgd.
Toekomstige trend: richting All-IP UAV-netwerken
De UAV-industrie beweegt zich geleidelijk naar een verenigde Ethernet-gebaseerde architectuur, gedreven door:
- TSN (Time Sensitive Networking)
- ROS 2
- DDS-middleware
- AI-computingplatforms
- Gigabit-bordnetwerken
Toekomstige UAV-systemen kunnen integreren:
- Video
- Telemetrie
- Sensoren
- CAN-bus
- Vliegbeheersgegevens
in een enkel deterministisch IP-netwerk.
Tegenwoordig vertrouwen echter veel industriële, vastgebonden, anti-jamming en defensie UAV-platforms nog steeds op de dual-channel-architectuur:
TTL over Fiber + Ethernet over Fiber
omdat het de hoogste mate van betrouwbaarheid biedt.
OLYCOM-oplossing
OLYCOM levert compacte glasvezelcommunicatiemodules die geschikt zijn voor UAV-integratie:
Model 1: OM610-1V1TWR
Model 2: TA510-GE-X-kaart
- TTL-optische vezelmodule
- Transparante UART/TTL-transmissie
- Communicatie met lage latentie
- Ideaal voor vluchtleiders, sensoren en telemetrische systemen
- Gigabit Ethernet-vezelmodule
- 10/100/1000 Mbps Ethernet-transmissie
- Ondersteunt high-definition H.264/H.265 videostreams
- Geschikt voor IP-camera's, AI-computers en netwerkaploads
Beide modules kunnen afzonderlijk of gecombineerd worden gebruikt in een dual-channel UAV-communicatiearchitectuur.
Conclusies
Aangezien UAV-toepassingen zich blijven uitbreiden van drones voor consumenten naar industriële inspectie, beveiliging en defensie markten,Optische vezelcommunicatie wordt een belangrijke technologie voor het bereiken van langeafstandscommunicatie., anti-interferentie en een betrouwbare transmissie.
De combinatie van TTL over Fiber voor missie-kritieke besturing en Gigabit Ethernet over Fiber voor hoogbandbreedte nuttige ladingen blijft een volwassen en breed geadopteerde architectuur voor professionele UAV-systemen.
