Scalable DWDM DCI-oplossing voor korte afstand 200G tot 400G

Projectoverzicht

Een klant had een DWDM point-to-point transmissiesysteem met hoge capaciteit nodig om twee datacenterlocaties met elkaar te verbinden via een bestaande dark fiber-infrastructuur.

De primaire vereisten waren onder meer:

De klant was van plan om in de beginfase slechts 20 x 10G-diensten te activeren en later uit te breiden naar 40 x 10G-diensten zonder het bestaande DWDM-platform te vervangen.

Ontwerpdoelstellingen

Het projectontwerp was gericht op de volgende technische doelstellingen:

• Ondersteuning van 200G coherente transmissie over 50 km glasvezel

• Maak een naadloze upgrade naar 400G mogelijk

• Zorg voor een hoge transmissiestabiliteit onder een vezelverzwakking van 15 ~ 18 dB

• Zorg voor redundantie voor optische bescherming

• Minimaliseer CAPEX tijdens fase-1-implementatie

• Behoud de investeringen in de optische laag voor toekomstige uitbreiding

Oplossingsarchitectuur

De voorgestelde oplossing is gebaseerd op deOlycom OM5800 DCI-BOX coherent DWDM-platform.

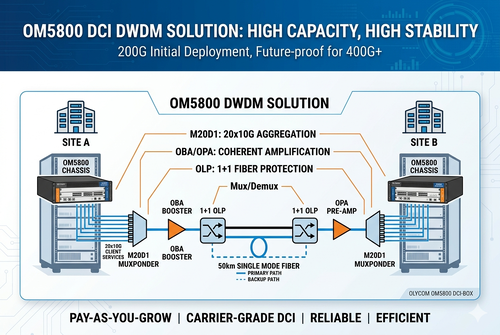

1. Systeemarchitectuur

Locatie A
↓
OM5800 DWDM-platform
↓
50 km Single Mode glasvezel
↓
OM5800 DWDM-platform
↓
Locatie B

2. Apparatuurconfiguratie

2.1 Optische laag

2.2 Elektrische laag

Fase 1 — 200G-implementatie

Fase 2 – 400G-uitbreiding

Technische ontwerpdetails

1. Aggregatie van klantenservice

De M20D1 muxponder-kaart verzamelt twintig 10GE-clientservices in één 200G coherente optische golflengte.

Technische kenmerken

De coherente CFP2-DCO-module biedt verbeterde OSNR-tolerantie en verbeterde transmissieprestaties in vergelijking met traditionele grijze optica.

2. Budgetanalyse van optische verbindingen

Vezelvoorwaarden

Omdat de totale optische verzwakking de coherente gevoeligheidsdrempel van de ontvanger benadert, wordt EDFA-versterking geïntroduceerd.

EDFA-versterkingsontwerp

De oplossing omvat:

Optionele OLA-lijnversterking kan worden toegevoegd voor toekomstige implementatie met hogere capaciteit.

EDFA-kenmerken

Het versterkerontwerp zorgt voor voldoende OSNR-marge voor coherente 200G-transmissie over het gehele optische bereik.

3. DWDM-kanaalplanning

Fase 1

Fase 2

Het OMD08-platform ondersteunt maximaal 8 golflengten op een 50GHz DWDM-raster, waardoor toekomstige migratie mogelijk wordt naar:

• 400G coherente golflengten

• 800G coherente golflengten

• ROADM-netwerken

• DCI-architectuur voor meerdere locaties

4. Ontwerp voor optische bescherming

Om de continuïteit van de dienstverlening te garanderen, integreert het systeem OP1 Optical Line Protection.

Beschermingsfuncties

Beschermingsmechanisme

1. Onder normale omstandigheden: Het verkeer loopt over het primaire optische pad, Ssecundaire glasvezel blijft stand-by

2. Wanneer vezeldegradatie of -onderbreking optreedt: Optische vermogensbewaking detecteert afwijkingen

OP1 schakelt verkeer automatisch om naar het back-uppadEnapparaatonderbreking wordt geminimaliseerd tot milliseconden

Deze architectuur verbetert de netwerkbeschikbaarheid en SLA-betrouwbaarheid aanzienlijk.

5. Toekomstige uitbreidingsstrategie

De klant vroeg om schaalbaarheid op de lange termijn zonder grote hardwarevervanging.

Het OM5800-platform ondersteunt:

De klant kan de servicebandbreedte geleidelijk vergroten en tegelijkertijd het volgende hergebruiken:

• Bestaand chassis

• DWDM-mux/demux

• Optische versterkers

• Beschermingssysteem

• Glasvezelinfrastructuur

Dit minimaliseert toekomstige upgradekosten en operationele verstoringen.

Implementatie op rackniveau

Per site voorgestelde configuratie

Operationele voordelen

1. Hoge betrouwbaarheid:Coherente transmissietechnologie

• 1+1 optische bescherming
• Redundante voeding
• Snel foutherstel

2. Efficiënt gebruik van vezels

• Meerdere 10GE-services via één glasvezelpaar
• Verminderde eisen aan gehuurde glasvezels
• Vereenvoudigd upgradepad

3. Modulaire architectuur

• Hot-swappable servicekaarten
• Schaalbare coherente optica

4. Carrier-grade architectuur

• Ondersteuning voor optische monitoring
• OTDR-integratiemogelijkheden
• OCM-golflengtebewaking
• Integratie van netwerkbeheer

Conclusie

Het OM5800 coherente DWDM-platform leverde met succes een schaalbare en carrier-grade DCI-transmissieoplossing voor het 50 km lange optische metronetwerk van de klant.

Het project heeft het volgende bereikt:

• Initiële 200G-implementatie

• Soepel migratiepad richting 400G

• Betrouwbare transmissie van meer dan 15 ~ 18 dB optisch verlies

• Snelle optische beschermingsschakeling

• Bescherming van infrastructuurinvesteringen op lange termijn

Deze case demonstreert de flexibiliteit en schaalbaarheid van het OM5800-platform voor zakelijke DCI-, carrier-transport- en metro-optische backbone-toepassingen.
