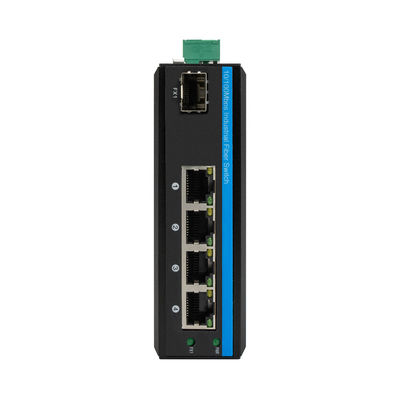

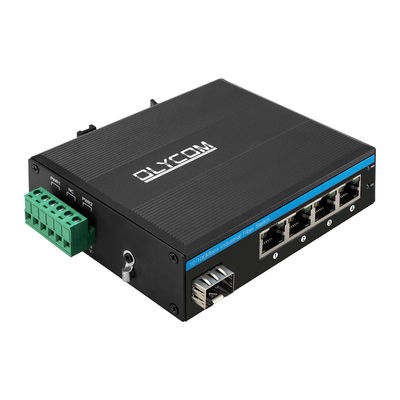

10/100 Mbps Industrial Unmanaged Network Switch 5 Poort
Inleiding tot industriële vezelswitch
- 1x100Mbps SFP-vezelpoort, 1*9 vaste optilca-connector beschikbaar
- 4x10/100/1000Mbps Auto-sensing RJ45
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- DIN-spoor- of wandinstallatie
- Voldoen aan de FCC- en CE-normen
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40°C/75°C
Het is een ideale oplossing voor IP-bewaking, wind, elektriciteit, metro PIS, assemblage automatisering, power SCADA, afvalwaterbehandeling, metallurgie, intelligent vervoer, spoorvervoer,Militaire en andere industrieën
Specificatie van 5-poort-vezelschakelaar
| Productnaam |
10/100Mbps Industrial Fiber Switch ((1F+4TP) |
| Model nr. |
IM-FS140FE |
| Haven |
1x100M SFP-vezel
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)
1x6-PIN Power Terminal Block
|
| Protocol |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
| Overschakeling van functies |
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systembandbreedte: 1 Gbps (niet-verkeersopstopping)
4K.
Pakketbuffergrootte: 1,75 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
| LED's |
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: transmissie snelheid is 100 Mbps
Blinkend: in transmissie
Af: Onverbonden of defect
|
| Energieverbruik |
Volledige belasting≤5W |
| Stroomvoorziening |
Redundante DC12V~DC52V-invoer, meestal DC12V/DC24V/DC48V
Omgekeerde aansluiting: ondersteuning
|
| Milieu |
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 3.4.2 bedoelde voorschriften moet de in punt 3.4.3 bedoelde technische specificatie worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 114*93*35 mm
Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,35 kg/0,45 kg ((Netto/bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |
- 1 pc schakelaar
- 1pc gebruikershandleiding
Opmerking
Accessoires (DIN-spoorbeugel, optische module, stroomvoorziening, patchcord, netwerkkabel enz.) zijn NIET inbegrepen in de verpakkingsdoos, maak het zelf klaar of koop een complete set bij ons
Verzendkistgegevens
Productgrootte: 11,4*9,3*3,5 cm
Inwendige doos: 23*16,5*5,8 cm
Gewicht van het product: 0,35 kg
Verpakkingsgewicht: 0,45 kg
Grootte van de masterbox: 67*33*47cm
Verpakking: 40 stuks
Verpakkingsgewicht: 20 kg
| Industriële optische module |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| Industriële DIN-stroomtoevoer |
| De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld. |
AC220V tot DC48V1.6A, -30°C ∼70°C |
| IM-DAC220/DC48V2.5A |
AC220V tot DC48V2.5A, -40°C ∼70°C |
Naverkoopservice
3 jaar fabrikantgarantie (exclusief kunstmatige schade of misbruik).
Als er een compatibiliteitsprobleem of een kwaliteitsprobleem is, kan de goederen naar ons worden teruggestuurd voor reparatie of vervanging.
De koper moet verantwoordelijk zijn voor alle kosten van retourzending en tweede verzending.
Toepassing van de robuuste Ethernet-switch
Veelgestelde vragen
Ben je een fabrikant?
Ja, we hebben onze productielijn en R&D team.
Bezoek ons via de onderstaande VR-link om ons kantoor en productiegebied te zien.
De Commissie is van oordeel dat de in artikel 10 van Verordening (EG) nr. 659/1999 bedoelde maatregelen in strijd zijn met het beginsel van gelijke behandeling van werknemers.
Wat is de doorlooptijd als ik bestel?
Na ontvangst van de betaling beginnen we met de productie.
Als u populaire modellen bestelt, hebben we meestal voorraad.
Als we geen voorraad hebben, is de productietijd meestal 3~5 werkdagen voor minder dan 50 stuks per paar.
Hoe stuur je mijn bestelling?
Wij verzenden de goederen per lucht ((DHL, UPS of FEDEX) of per zee ((voor bulk bestelling)
Het is prima om gekochte artikelen via de verzendrekening of expediteur van de klant te verzenden.
Het duurt 3 tot 5 kalenderdagen om bij de plaatselijke douane te komen voor de inklaring.
Wat is MOQ?
1 stuks per paar.
Voor veel modellen hebben we voorraad, het is gemakkelijk om monsters te sturen voor uw testen.
Mag ik een korting?
Ja, en het is meestal gebaseerd op de hoeveelheid en na het testen van monsters.
Wat is uw garantieperiode?
Voor commerciële modellen zoalsmet een vermogen van niet meer dan 10 WofPoE-switch met glasvezel, is het 1 jaar.
Voor producten van industriële kwaliteit is dit drie jaar.
We bieden levenslange technische ondersteuning als de modellen van Olycom zijn.
