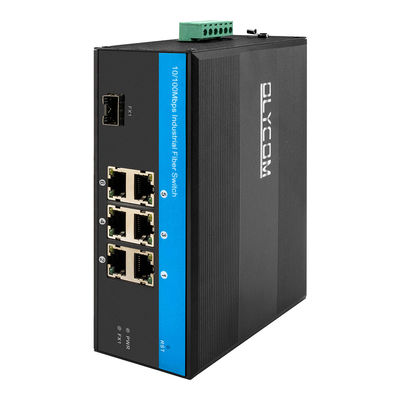

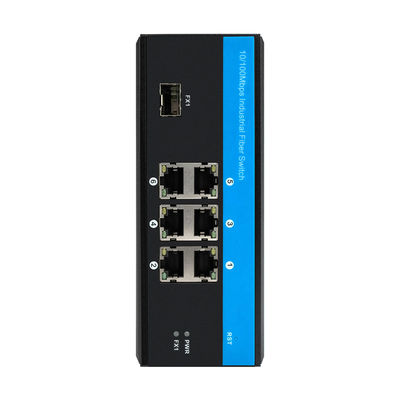

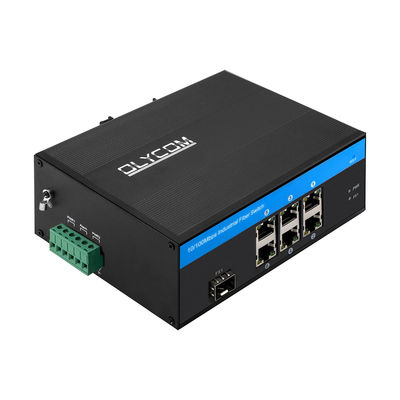

6 poorten Industrial Unmanaged Ethernet Switch 10/100Mbps
Introductie van de 6-poort-netwerkschakelaar
IM-FS160FE is de industriële glasvezelswitch van 10/100 Mbps, werktemperatuur van -40 °C tot + 75 °C met
- ondersteunen van breedspannings-dual power input
- voldoen aan de voorschriften inzake IP40-beschermingsgraad en industriële EMC-kwaliteit
- DIN-spoorinstallatie
- passing door gevaarlijke milieucertificering en voldoen aan FCC en CE-normen
Het betrouwbare industriële ontwerp zou een continue en stabiele werking van het automatiseringssysteem kunnen garanderen.
Belangrijkste kenmerken van een snelle Ethernet-switch
- 6 x 10/100Mbps RJ45-poorten met automatische detectie
- 1 x 100 Mbps vaste glasvezelpoort
- LED's: stroom, netwerk, glasvezel
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- Een schakelmechanisme voor opslag en doorgifte
Specificatie van een niet-beheerde glasvezelschakelaar
| Productnaam |
10/100Mbps industriële glasvezelschakelaar (1F+6TP) |
| Model nr. |
IM-FS160FE |
| Haven |
1x 100Mpbs SFP-poort
SM: 1310nm/1550nm, 20km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
6x10/100M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)
|
| Schakelfuncties |
Overdrachtsmodus: opslag en doorstuur
Systembandbreedte: 1,4 Gbps (niet-verkeersopstopping)
4K.
Pakketbuffergrootte: 1,75 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissieafstand: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED's |
Energie, netwerk, glasvezel |
| Stroomvoorziening |
Inlaatspanning: DC 12-52V
Vermogen zonder belasting: 5W
Omgekeerde aansluiting: ondersteuning
|
| Milieu |
Werktemperatuur: -40°75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
EMI: FCC deel 15 subdeel B klasse A, EN 55022 klasse A
EMS: EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3, EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3, EN 61000-4-6 (CS) niveau 3, EN 61000-4-8
Verkeersleiding: NEMA-TS2
Vibratie: IEC 60068-2-6
Vrije val: IEC 60068-2-32
Schok: IEC 60068-2-27
Spoorverkeer: EN 50121-4
|
| Veiligheid |
CE-markering, commercieel
CE/LVD EN60950
|
| Mechanische informatie |
Schelp: golvende metalen schelp
Veiligheidsklasse: IP40
Afmetingen: 158 x 115 x 60 mm
Montagewijze: montage aan de binnenspoor/wand
|
| Garantie |
Vervanging binnen 1 jaar; 3 jaar reparatie |
Verpakkingsgegevens van industriële vezelschakelaar
1Een product, een gebruikershandleiding en een garantie kaart zitten in één doos.
2. 20pcs dozen zijn in één karton (67*33*47cm)
Toepassing
V&A van de industriële onbeheerde schakelaar
1Wat is de stroominvoer?
A: Voor niet-PoE-beheerde schakelaars ontvangt het DC12V~52V, voor PoE-beheerde schakelaars ontvangt het DC48V~57V.
Alle modellen ondersteunen redundante input.
2Wat is het PoE-budget?
A: De standaard PoE-uitgang is 30 W per poort.
NeemIM-FP288GWBijvoorbeeld, het heeft 8 PoE-poorten, dus het budget is 30W/poort*8 poorten=240W.
We kunnen ook 60W output ondersteunen als het nodig is, bevestig het met ons.
3Hoe kan ik het apparaat installeren?
A: Elk model in deze serie ondersteunt DIN35/Wandmontage.
Het vereist noodzakelijke accessoires bij de installatie zoals schroeven, montagepakket, enz., waarvan sommige in de verpakkingsdoos zijn opgenomen, andere niet.
4Ondersteunt uw switch 155 Mb/s transceivers?
A: Ja, de optische snelheid is 100M/1000M/2500M. Configureer gewoon 100M snelheid in de beheerinterface, megabit-modules werken.
