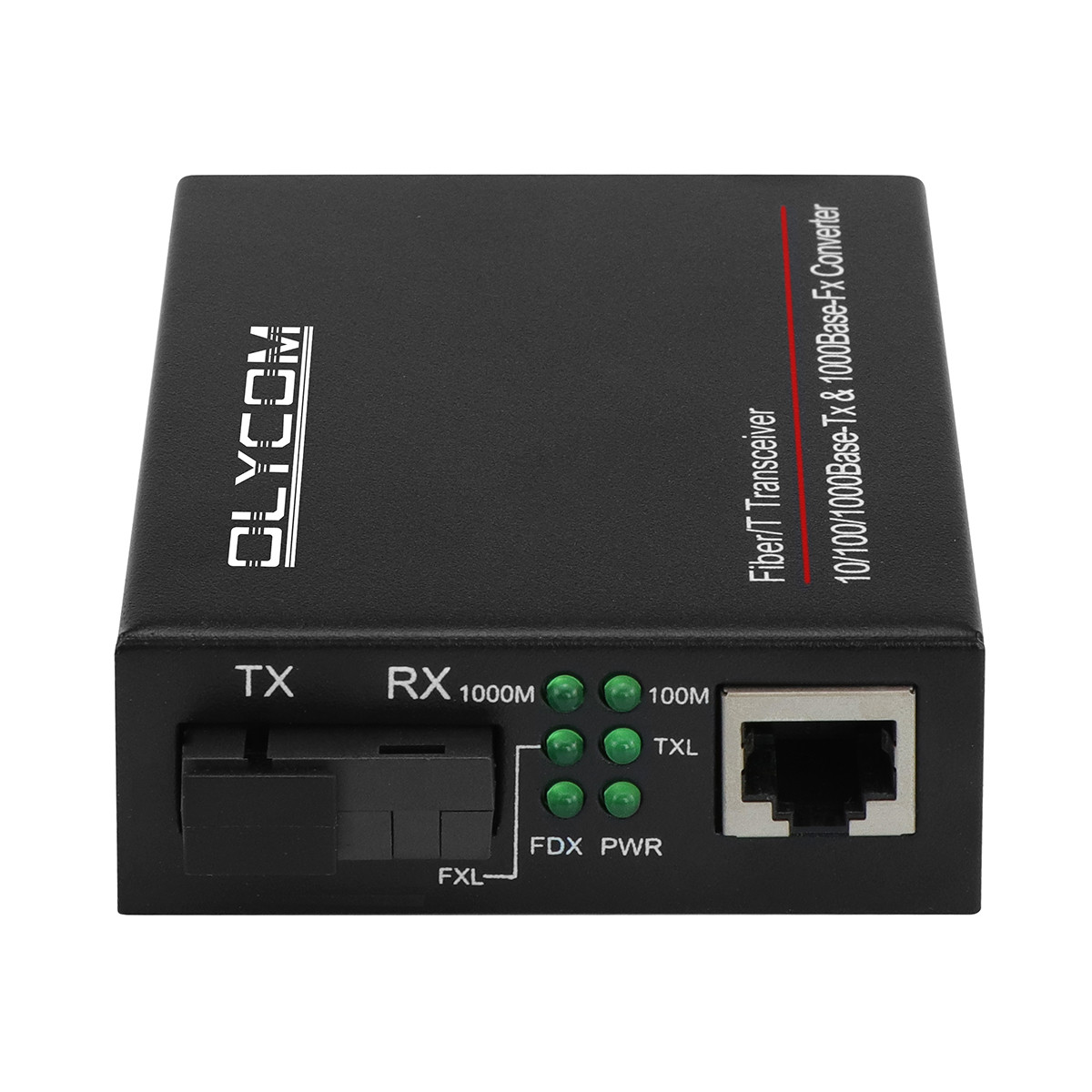

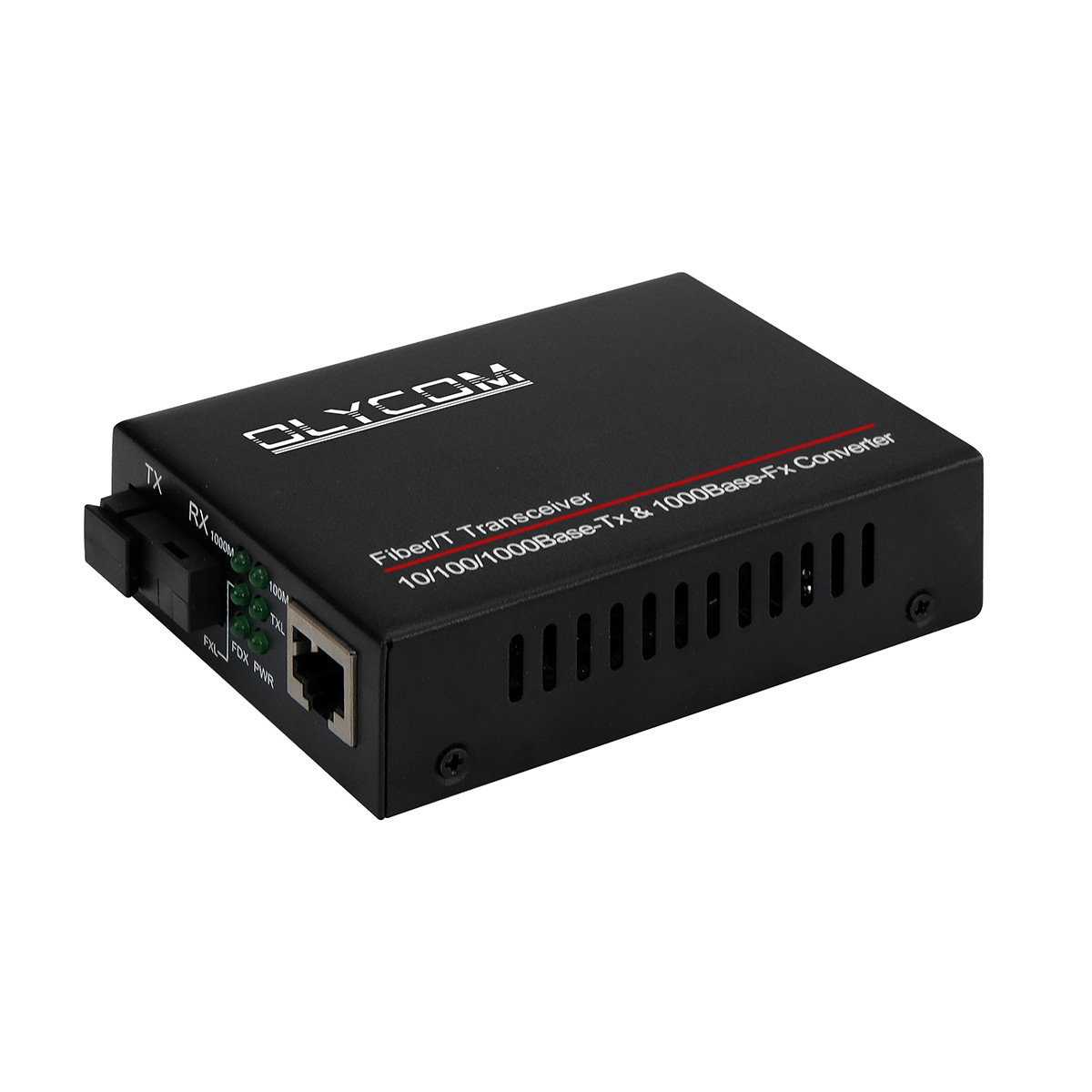

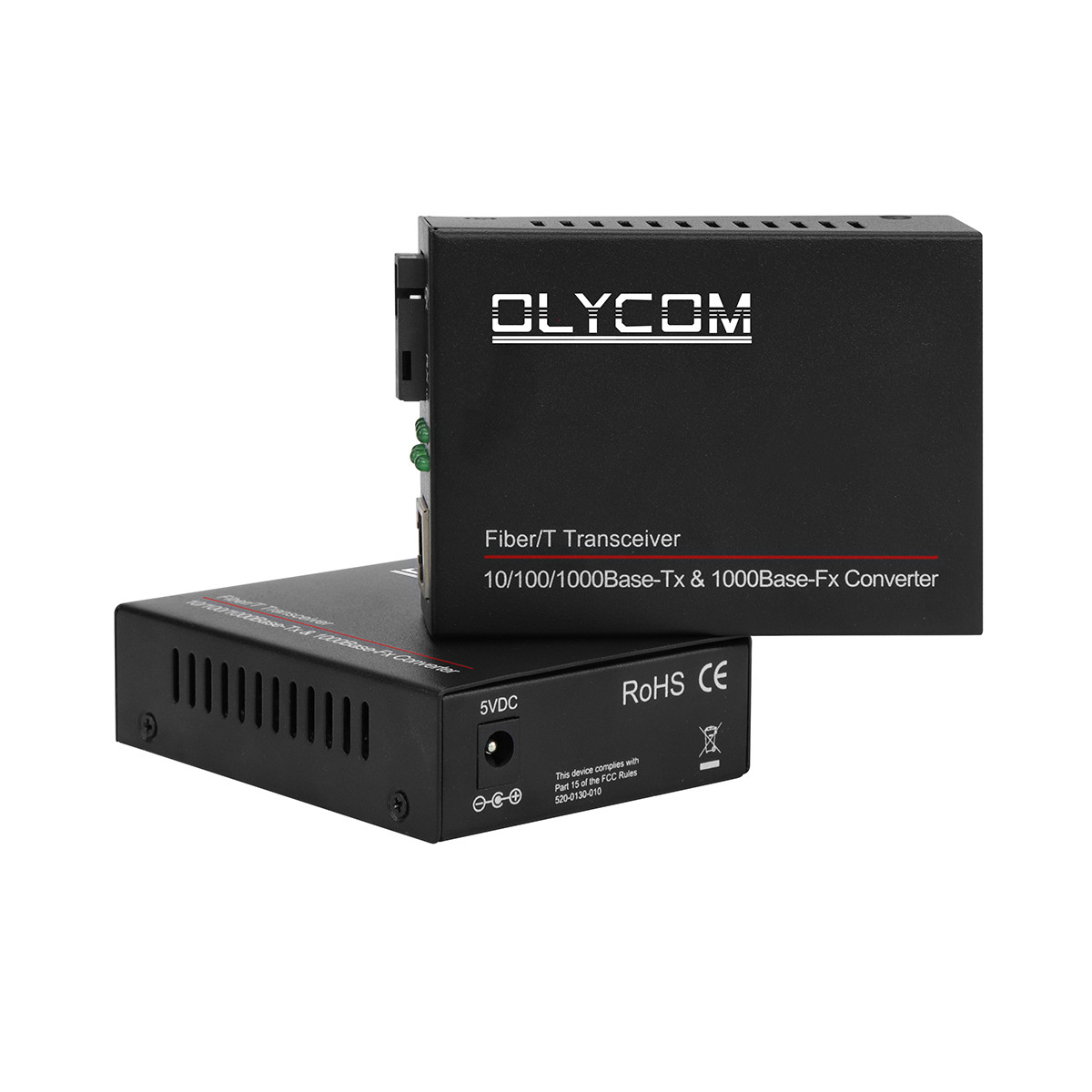

Gigabit Single Core WDM-vezelmediaconverter
Belangrijkste kenmerken van de WDM-mediaconverter
- Multiplexing door golflengteverdeling (WDM), Tx en Rx op 1 vezel
- 1000BASE-FXFIBER tot 10/100/1000BASE-T COPPER Ethernet-conversie
- Transmissie van datapakketten van 1600 byte
- Volledige dubbele stroomregeling, half dubbele terugdruk
- LED's in volle positie om stroom en netwerkstatus aan te geven
- Verkrijgbaar voor 14 gleuffaserconverter-rack
- met een transmissie van één vezel met golflengte-divisie-multiplexing (WDM) technologie
- Gebruik glasvezel om het fysieke afstandsbereik van een typische Ethernet-verbinding tot 20-100 km uit te breiden
- In scholen, cyberbars, kantoren en telecommunicatienetwerken toegepast
Technische parameters van de glasvezelconverter
| Standaard |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet),
IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet)
IEEE802.3x (stroomregeling)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree
|
| 10/100/1000BASE-T |
STP- of UTP-kabel van categorie 5/5e/6 (maximaal 100 m) |
| 1000BASE-FX |
9/125um enkelmodusvezelkabel (20/40/60/80/100/120km) |
|
Omrekeningsmodus
Uitsteltijd
|
Storage-and-Forward < 10us, straight-through < 0,9us |
| Stroomregeling |
Volledige dubbele stroomregeling, half dubbele terugdruk |
| RJ-45 poort |
Auto-MDI/MDIX |
| Fiberconnector |
SC-standaard, ST/FC facultatief |
| Waallengte |
1310/1550 nm |
| Afmetingen |
70 mm ((W) x 93 mm ((D) x 25 mm ((H) |
| Gewicht |
Nettogewicht: 0,16 kg; brutogewicht: 0,42 kg |
| Inlaatspanning |
DC 5V1A met externe voedingsadapter |
| Energieverbruik |
< 2,5 W |
| MTBF |
50,000 uur |
| BER |
< 1/1000000000 |
| MAC-adrestabel |
1K |
| Buffergrootte |
128K. |
| Werktemperatuur |
0°C tot 50°C |
| Bergingstemperatuur |
-40°C tot 70°C |
| Bewaarvochtigheid |
5% tot 90% niet-afnemend |
Bestelgegevens van Commercial Media Converter
| TA511/2-GE/SC-20 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 20km, externe voeding |
| TA511/2-GE/SC-40 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 40km, externe pweof aanbod |
| TA511/2-GE/SC-60 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 60km, externe voeding |
| TA511/2-GE/SC-80 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 80km, externe voeding |
| TA511/2-GE/SC-100 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 100km, externe voeding |
| TA511/2-GE/SC-120 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 120km, externe voeding |
Probleemoplossing
1Ernstig netwerkpakketverlies?
A: (1) De mismatch van de duplexmodus tussen de MC's en andere aangesloten apparatuur, zoals schakelaars, routers
(2) Controleer of er problemen zijn met RJ45-kabel en RJ45-stop
(3) Controleer of u het juiste pleistersnoer gebruikt en maak de juiste verbinding
(4) Controleer of het verlies van de glasvezelverbinding groter is dan de ontvangersgevoeligheid
2Kan het niet communiceren nadat MC is aangesloten?
A: (1) De vezelverbinding zijn tegengesteld, ruilen alle de TX- en RX-vezels
(2) De RJ45-poort is niet correct aangesloten op andere Voorzieningen (let op de dwarslijn en
rechtstreekse lijn)
De glasvezelpoort kan ook het mismatchprobleem hebben, want voorbeeld: als de mediaconverter met LFP-functie is,
wanneer u de vezel patch kabel met APC kern te verbinden de mediaconverter waarop de transceiver met PC is kern, de media converter zal niet communiceren
Maar als de media converter is zonder LFP functie, er zal geen effect hebben
3. V: Welke testmethoden zouden kunnen worden toegepast als de Media converter heeft een probleem?
(1) Lokale testplaats
Verbind de twee MC's met twee PC's en doe de Ping-test.
Als Ping geen probleem is, dat wil zeggen, media converters
Heb geen probleem; als het Ping probleem en kan maken De mediaconverter heeft een probleem.
(2) Test op afstand
Sluit de twee media converters met twee pc's en doen Als Ping niet in orde is, moet je controleren. of de glasvezelverbinding normaal is en de transmissie en ontvangstvermogen van PC zijn binnen het juiste bereik.
Als het geen probleem is met Ping test, die zal tonen de De glasvezelverbinding is in orde, u kunt beoordelen dat er enkele problemen zijn. met de schakelaar
