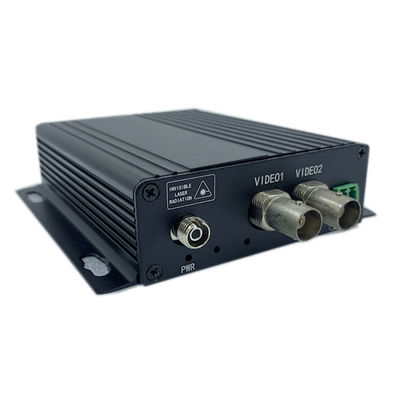

AHD CVI TVI Video RS485 Data Fiber Media Converter
Inleiding
Onderstaande kenmerken van Olycom video digitale optische converter
Modelnaam: OM615-2V↑1D↓WT/R
Functie: verzenden van 2ch AHD/HDTVI/HDCVI-videosignalen en 1ch RS485-gegevens over glasvezel voor lange afstand
Video: 720p, 960p, 1080p adaptief, max 2MP
Opties: contact afsluiting, audio, telefoon en Ethernet-signalen
Belangrijkste kenmerken
- Zonder vertraging en compressie
- Laag verlies optische verbinding maximaal 30 dB
- Met een hoge betrouwbaarheid
- Bi-di-transmissie op 1 glasvezel met WDM
-
Mini robuuste metalen koffer
-
Verkrijgbaar in stand-alone en 3U rack
Technische parameters
| Video |
| Hoeveelheid van het kanaal |
2ch, van de camera naar het controlecenter |
| Video-invoer/uitvoeramplitude |
typische 1Vpp (piek-tot-piek), piek 1,2Vpp |
| Video-invoerimpedantie |
BNC 75Ω (ongebalanceerd) |
| Digitale bemonstering |
64 MHz |
| Digitale bandbreedte |
512 MHz |
| Differentiële winstfase |
10% tot 90% APL DG < 1% (typisch) |
| Video bitbreedte |
8 bit |
| S/N verhouding |
> 70 dB |
| Interface |
BNC |
| RS485 gegevens |
| Hoeveelheid van het kanaal |
1ch, van de controlekamer naar de camera |
| Gegevenspercentage |
115Kbps
|
| Optische |
| Waallengte |
1310 nm/1550 nm |
| Uitgangsvermogen |
-8~3 dBm |
| optische vezels |
Monomode: 20 km/40 km, multimode: 550 m |
| Gevoeligheid ontvangen |
-30 dBm |
| Interface |
FC-standaard, ST/SC facultatief |
| Elektrisch, milieuvriendelijk, mechanisch. |
| Werkspanning |
DC 5V1A |
| Werktemperatuur |
-20°C+70°C |
| Bergingstemperatuur |
-45°C+85°C |
| Gewicht |
00,40 kg/stuk (nettegehalte), 1,26 kg/paar (bruto-gewicht) |
| Afmeting-afzonderlijk |
179 mm × 128,5 mm × 28,5 mm |
Toepassing
- Bescherming van snelwegen en tolstationensysteem
- Stadsverkeersbewakingssysteem
- Bewakingssysteem voor gebouwen en campussen
- Gymnasium (live video- en audiotransmissie)
Bestelgegevens
| OM615-2V↑1D↓WT/R-FC20 |
2ch video Tx, 1ch RS485 data Rx, single mode, single fiber, 20Km, FC connector |
| OM615-2V↑1D↓MT/R-FC5 |
2ch video Tx, 1ch RS485 data Rx, multi-mode, enkelvezel, 0,5 km, FC connector |
Bovenstaande lijst bevat de meest bestelde items.
Veelgestelde vragen
1 V: Wat is uw doorlooptijd?
A: Het duurt meestal 2~4 werkdagen om te produceren en dan zal de goederen verzenden.
2 V: Hoe verzendt u mijn goederen?
A: Wij verzenden de goederen per DHL, UPS of FEDEX, controleer de leveringsgegevens door het trackingnummer.
3 V: Vertel me iets over uw MOQ
A: Onze MOQ is 1 stuks/paar op basis van USD of EUR.
4 V: Iets over prijzen.
A: Goedkwaliteit van de onderdelen voor onze producten.
5V: Wat zijn uw betalingsvoorwaarden?
A: In de meeste gevallen doen wij T/T overschrijving en moet het volledige bedrag vóór verzending worden opgehaald.
Voor steekproeforders ontvangen wij PayPal-betaling voor kortere verwerkingstijd.
Soms is Alipay of WeChat betalen prima, het hangt af van de gevallen.
6Hoeveel videokanalen ondersteunt deze converter en welke HD-analoogformaten zijn compatibel?
De OM615-2V↑1D↓WT/R ondersteunt 2 kanalen van videotransmissie tegelijkertijd van camera naar besturingscentrum via een enkele vezelstreng met behulp van WDM (Wavelength Division Multiplexing) technologie.
Het is volledig aanpasbaar voor AHD-, HDTVI- en HDCVI-videoformaten met resoluties van 720P, 960P en 1080P tot 2MP,Dit betekent dat bij het aansluiten van camera's van verschillende fabrikanten geen handmatige selectie van het formaat vereist is.De converter herkent automatisch het inkomende signaalformaat en zendt het zonder compressie of vertraging door, waarbij de volledige beeldkwaliteit over de hele glasvezelverbinding wordt behouden.
Dit maakt het een ideale oplossing voor omgevingen met gemengde camera's waarin meerdere HD-analoogformaten over dezelfde bewakingsinfrastructuur worden ingezet.
7Kan ik PTZ camera's bedienen via deze converter, en hoe werkt het RS485 data kanaal?
De OM615-1S3GWT/R bevat 1 kanaal RS485 datatransmissie in de tegenovergestelde richting van het videosignaal, van de controlekamer terug naar de camera.
Dit tweerichtingsontwerp maakt het mogelijk PTZ-camerabeheerscommandos te verzenden over dezelfde enkele vezelstreng die het videosignaal draagt,het elimineren van de noodzaak van een aparte gegevenskabel tussen het besturingscentrum en de camera-locatiesHet RS485-kanaal ondersteunt gegevenssnelheden tot 115 Kbps, wat voldoende is voor alle standaard PTZ-besturingsprotocollen, waaronder Pelco-D, Pelco-P en de meeste fabrikantspecifieke protocollen.
Zowel de video- als de RS485-gegevens worden gelijktijdig op één vezel verzonden met behulp van golflengten van 1310 nm en 1550 nm via WDM, waardoor de installatie aanzienlijk eenvoudiger en kosteneffectiever wordt.
8Wat is de maximale transmissieafstand en ondersteunt het zowel single-mode als multi-mode vezels?
Deze converter ondersteunt flexibele glasvezelconfiguraties die passen bij verschillende projectskale en bestaande glasvezelinfrastructuur.het ondersteunt transmissieafstanden van maximaal 20 km of 40 km, afhankelijk van de bestelde modelvariantVoor multimode vezelomgevingen ondersteunt het afstanden tot 550 meter.
De optische verbinding ondersteunt een maximaal verliesbudget van 30 dB, waardoor een genereuze marge wordt geboden om aan te passen aan real-world vezelverliezen van connectoren, splices en kabellopen.met SC- en ST-aansluitingsopties ook op aanvraag beschikbaar.
Wanneer u uw bestelling plaatst, geeft u de gewenste afstand en het gewenste vezeltype aan, zodat wij de juiste modelvariant kunnen bevestigen, aangezien de single-mode en multi-mode versies apart worden besteld.
9. Wat zijn de typische toepassingen voor deze video vezel converter?
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
Typische toepassingsomgevingen zijn snelwegbeveiligingssystemen en tolstationsystemen, stadsverkeersbewakingsnetwerken, bewakingsinstallaties voor gebouwen en campussen,en live videotransmissie in sportscholen en grote locatiesHet is ook goed geschikt voor overheids-, vervoers- en openbare veiligheidsprojecten waar continue 24/7 werking en signaalintegriteit cruciale vereisten zijn.
De omvormer is verkrijgbaar in zowel stand-alone als 3U-rack-mount-configuraties.het aan te passen aan zowel kleine installaties op één locatie als grote gecentraliseerde monitoringcentra met meerdere glasvezelverbindingen.
