Industriële PoE-mediaconverter met Gigabit SC WDM-vezel
Inleiding tot Gigabit Media Converter
De IM-PC111GE-serie is de 10/100/1000 Mbps Din Rail PoE media converter met
- Voldoen aan IEEE802.3af/at
- stroom op PoE IP-camera's via de Ethernet-kabel
- eenvoudige constructie
- vermogen bereik tot 100 meter
- werktemperatuur van -40°C tot + 75°C
- voldoen aan de voorschriften inzake IP40-beschermingsgraad en industriële EMC-kwaliteit
- DIN-spoorinstallatie
- een milieucertificering voor gevaarlijke stoffen doorlopen
- voldoen aan de FCC- en CE-normen
Het betrouwbare industriële ontwerp zou een continue en stabiele werking van het automatiseringssysteem kunnen garanderen.
Belangrijkste kenmerken Glasvezelconverter
- Ondersteunend vermogen op POE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels.
- IEEE 802.3af /aanstroom op 1 RJ45-poort
- 1 x 10/100/1000Mbps Auto-sensing RJ45-poort
- 1 x 1000 Mbps glasvezelpoort
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- IEEE 802.3 10Base-T en IEEE 802.3u 1000Base-TX-compliant
- Maximaal vermogen tot 15,4 W onder af standaard, 30 W onder standaard voor elke PoE-poort
- Het detecteren van de PoE-modellen van elektrische apparatuur.
- Een schakelmechanisme voor opslag en doorgifte
Specificatie van Media Converter Unmanaged
| Productnaam |
Industrial PoE Fiber Media Converter |
| Model nr. |
IM-PC111GE |
| Haven |
1x1000M SFP-vezel
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
1x10/100/1000M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)
1x6-PIN Power Terminal Block
|
|
Protocol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bij 30W ((PoE+)
|
| Schakelfuncties |
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Stelselbandbreedte: 4 Gbps (niet-verkeersopstopping)
4K.
Pakketbuffergrootte: 1,75 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
Afstand van de glasvezelpoort: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED's |
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1, FX2
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: transmissie snelheid is 1000Mbps
Blinkend: in transmissie
Af: Onverbonden of werkingssnelheid is 10/100Mbps
|
| Stroomvoorziening |
Inputspanning van de PoE-toevoer: 48V (max 52V)
Eén PoE-toevoer: 30 W (poort 1)
Totaal budget: 30 W
PoE-uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
|
| Milieu |
Werktemperatuur: -40°75°C
Bergingstemperatuur: -40° ∼ 85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Vochtigheid van de opslag: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverstroming: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
| Veiligheid |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de in punt 3.4.2 bedoelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A112020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp
Veiligheidsklasse: IP40
Afmetingen: 113,8 x 93 x 34,9 mm

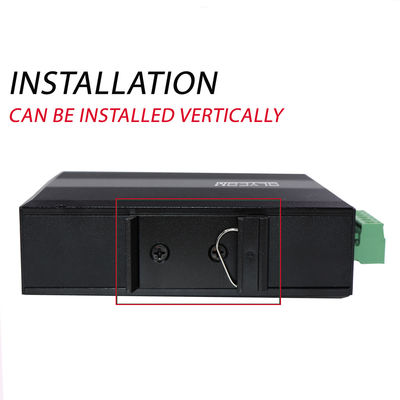

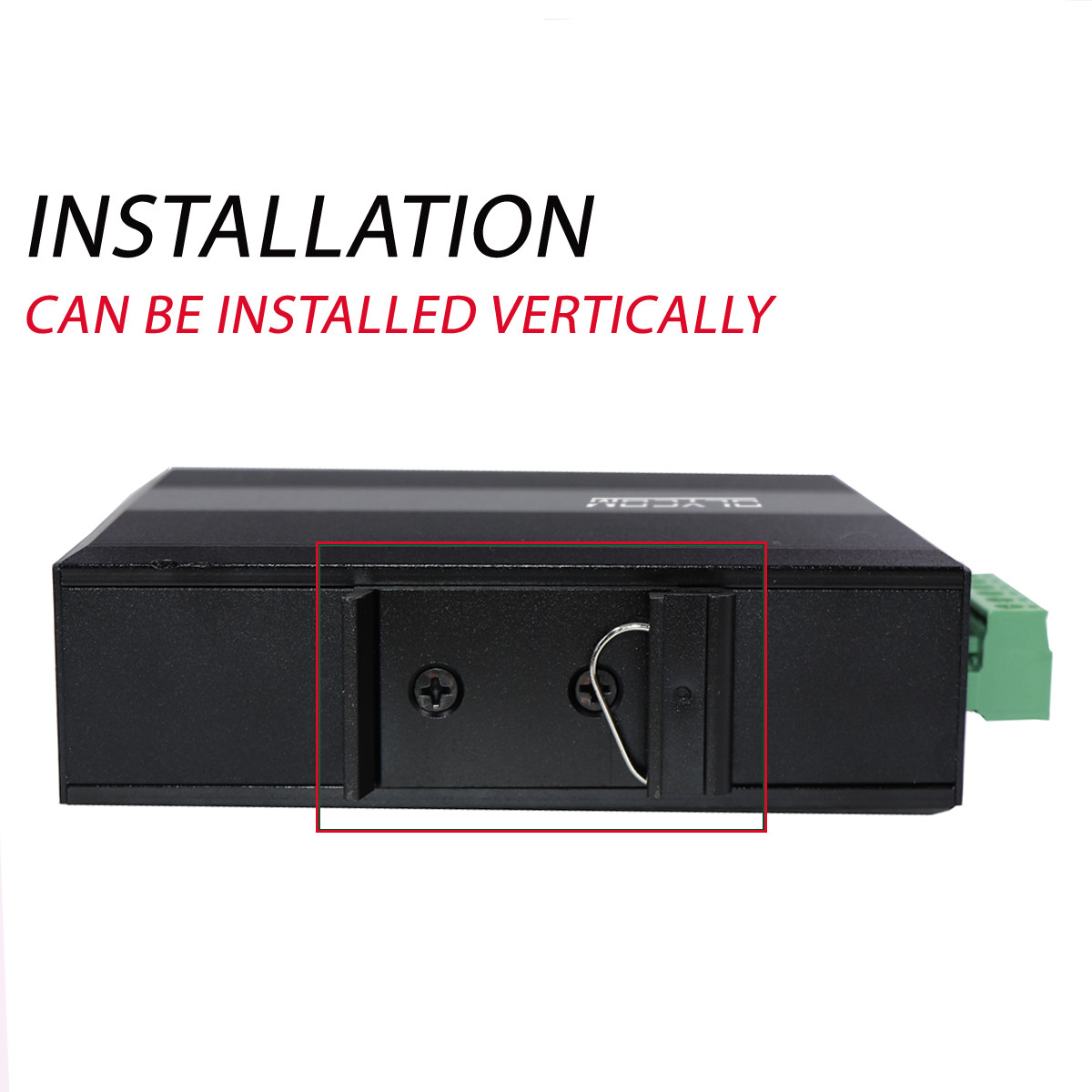

Montagewijze: montage op de spoorlijn
|
| Garantie |
3 jaar |
Kwaliteitsgarantie
Kwaliteit is de prioriteit.
Alle producten die we aanbieden zijn gloednieuw met nieuwe onderdelen.
We gebruiken absoluut nooit oude en gerenoveerde materialen.
Elk product moet getest worden voordat het naar onze klanten wordt verzonden.
De kwaliteit wordt tijdens het gehele productieproces van groot belang gehouden.
Naverkoopservice
5 jaar fabrikantgarantie (exclusief kunstmatige schade of misbruik).
Als er een compatibiliteitsprobleem of een kwaliteitsprobleem is, kan de goederen naar ons worden teruggestuurd voor reparatie of vervanging.
De koper moet verantwoordelijk zijn voor alle kosten van retourzending en tweede verzending.
Toepassing van PoE-vezelmediaconverter
Foto's
V&A
1Wat is MOQ?
1 stuks per paar.
Voor veel modellen hebben we voorraad, het is gemakkelijk om monsters te sturen voor uw testen.
2Kan ik een korting krijgen?
Ja, en het is meestal gebaseerd op de hoeveelheid en na het testen van monsters.
3Wat is uw garantieperiode?
Voor commerciële modellen zoalsmet een vermogen van niet meer dan 10 WofPoE-switches met glasvezel, is het 1 jaar.
Voor industriële producten is dit drie jaar.
We bieden levenslange technische ondersteuning als de modellen van Olycom zijn.
