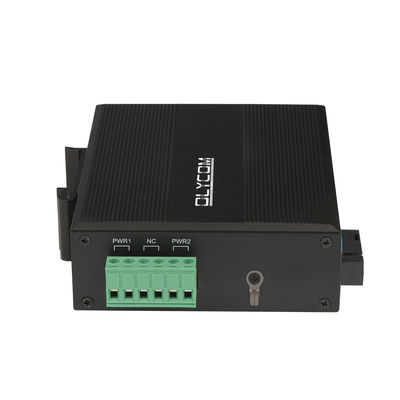

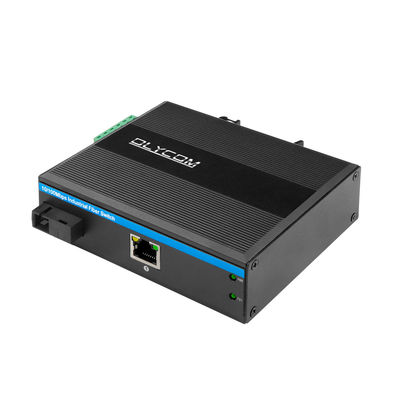

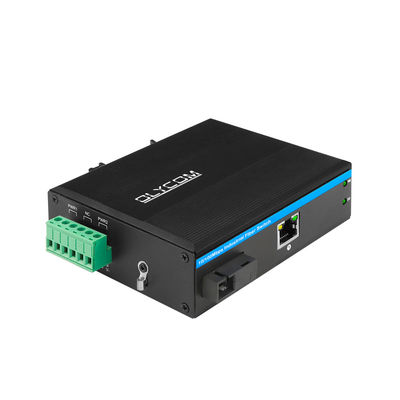

WDM Single Fiber SC PoE Media Converter 10/100M
Belangrijkste kenmerken van glasvezel media converter
- Ondersteuning voor stroom op POE IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabel.
- IEEE 802.3af / at stroom op 1 RJ45-poort
- 1 x 10/100 Mbps auto-sensing RJ45-poort
- 1 x 100 Mbps SC Single fiber poort
- 6KV Ethernet-overspanningsbeveiliging, aan te passen aan een ruwe buitenomgeving
- Ondersteuning voor Auto MDI/MDIX
- Flow control-modus: full duplex met IEEE 802.3x-standaard, half duplex met Back pressure-standaard
- IEEE 802.3 10Base-T en IEEE 802.3u 1000Base-TX compatibel
- Max. vermogen tot 15,4 W onder af-standaard, 30 W onder at-standaard voor elke PoE-poort
- Detecteer de PoE-modellen van elektrische apparatuur.
- Een store-and-forward schakelmechanisme
- Bedrijfstemperatuur: -40 ° ~ 75 ° c
Met bovenstaande functies is het een ideale oplossing voor IP-bewaking, wind, elektriciteit, metro PIS, montageautomatisering, stroom SCADA, afvalwaterzuivering, metallurgie, intelligent transport, spoorwegtransport, militaire en andere industrieën
Specificatie van onbeheerde media converter
| Productnaam |
10/100 Mbps Fast Ethernet DIN PoE Media Converter
|
| Modelnummer |
IM-PC111FE |
| Poort |
1 x 100 Mbps glasvezelpoort
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm,40~120Km
MM: 1310nm, 2Km
1x10/100M UTP RJ45 (ondersteuning MDI/MDIX auto-sensing)
|
|
Protocol
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Schakelfuncties |
Transmissiemodus: opslag en doorsturen
Doorstuurvertraging:<10us
Systeembandbreedte: 0,4 Gbps (geen verkeersopstopping)
MAC: 4K
Pakketbuffergrootte: 1,75 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 onafgeschermde twisted pair (≤100m)
100BASE-TX: CAT5 of hoger afgeschermde twisted pair (≤100m)
SC single fiber poort transmissie afstand: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED's |
Stroom, Glasvezel, Netwerk, PoE
PWR: Stroom
Glasvezel: FX1, FX2
Aan: transmissie is normaal
Uit: transmissie is NIET normaal (defecte optische module of verbroken)
Koper oranje: PoE-indicator
Aan: PoE werkt
Uit: PoE werkt niet of dit is een niet-PoE-apparaat
Koper groen: snelheidsindicator
Aan: transmissiesnelheid is 1000 Mbps
Knipperen: in transmissie
Uit: Verbroken of werksnelheid is 10/100 Mbps
|
| Stroomvoorziening |
Volledige belasting zonder PoE ≤5W
PoE-voedingsingangsspanning: 48V (max. 52V)
Enkele PoE-voedingsuitgangsvermogen: 15,4 W/30 W
Totaal budget: 30W
PoE-uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
PoE-bedrading: 1/2 (V+), 3/6 (V-)
|
| Omgeving |
Bedrijfstemperatuur: -40°～ 75°C
Opslagtemperatuur: -40°～ 85°C
Luchtvochtigheid tijdens gebruik: 10%～90%, niet-condenserend
Luchtvochtigheid bij opslag: 10%～95%, niet-condenserend
|
| Industriële normen |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8
Verkeerscontrole: NEMA-TS2
Trillingen: IEC 60068-2-6
Vrije val: IEC 60068-2-32
Schok: IEC 60068-2-27
Spoorwegverkeer: EN 50121-4
|
| Veiligheid |
CE-markering, commercieel
CE/LVD EN60950
|
| Mechanische informatie |
Behuizing: Gegolfde metalen behuizing
Veiligheidsklasse: IP40
Afmeting: 114x 93 x 35mm
Montagemethode: Din-rail montage
|
| Garantie |
3 jaar |
Toepassing van CCTV PoE Media Converter
Verpakking
Verkoopeenheden: Enkel item
Enkele verpakkingsgrootte: 23*16.5*5.8cm
Enkel brutogewicht: 0,35 kg
Verpakkingstype: Eén product en één gebruikershandleiding zitten in één doos
Kwaliteitscontrole
- Alle producten die we aanbieden zijn gloednieuw met nieuwe componenten en onderdelen, en we gebruiken absoluut nooit oude en gereviseerde materialen.
- Elk productieproces heeft een speciale persoon om te testen om de kwaliteit te waarborgen
- Elk product moet worden getest voordat het naar onze klanten wordt verzonden. De kwaliteit is van groot belang tijdens het hele productieproces.
- Alle producten hebben CE-, FCC-, ROHS- en andere certificeringen doorstaan
FAQ
1. Ondersteunt u OEM&ODM?
Ja, dit is ons concurrentievoordeel.
2. Welke incoterms ondersteunt u?
Wij zijn een EXW-fabriek, EXW-termijn is onze focus.
Soms doen we FOB/CIF voor bulkbestellingen, dit hangt af van de gevallen. Neem contact met ons op voor meer informatie.
3. Woont u enkele tentoonstellingen bij?
Ja, we bezoeken regelmatig IFSEC UK, MIPS RUSSIA, Security ESSEN GERMANY en ISC West USA.
Soms zijn we exposanten voor kleine shows zoals Mitec Malaysia, Secon Korea en Intersec Saudi Arabia.
Elke keer hebben we veel foto's gemaakt voor weergave en opname, laat het ons weten als u dit wilt controleren.
4. Op welke chip is het gebaseerd?
Olycom: Realtek
5. Kan ik het aanpassen?
Olycom: Ja
We ondersteunen OEM-services zoals logo, modelnaam, label, PVC-masker en productonderdelen (montageset, voedingsaansluitblok, enz.)
