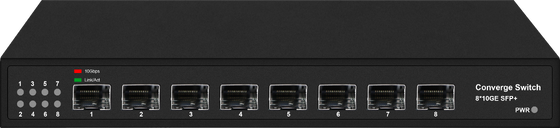

8-poort Full 10G SFP+ Fiber Ethernet Switch 1G 2.5G Compliant Unmanaged Fanless CE FCC

Belangrijkste kenmerken

1Hoogwaardige 10G-vezelconnectiviteit

Uitgerust met 8 × 10G SFP+ glasvezelpoorten

Ondersteunt 1,25G, 2,5G en 10G transmissie snelheden

Flexible compatibiliteit met Gigabit-, Multi-Gigabit- en 10G-optische modules

2. Niet-blokkerende draad-snelheidsschakeling

160 Gbps schakelcapaciteit

1190,04 Mpps pakketvervoersnelheid

Storage-and-forward-architectuur met 12Mbit-pakketbuffer

Levert volledige lijnvervoer op alle havens tegelijkertijd

3. Hardwarebronnen met grote capaciteit

16K MAC-adrestabel

128 MB RAM

16 MB flashgeheugen

Ondersteunt jumbo frames tot 12KB

4Betrouwbare en stabiele werking

industriële high-performance switching chipset

Ontwerp van stalen behuizing voor een grotere duurzaamheid

Warmteafvoer zonder ventilator voor langdurige stabiliteit

ESD-bescherming tot 8 KV luchtontlading en 6 KV contactontlading

5. Plug-and-play implementatie

Auto MDI/MDIX-ondersteuning

Niet vereist

LED-indicatoren voor het monitoren van vermogen, verbindingsstatus, snelheid en activiteit

6. Normen Naleving

IEEE 802.3 Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3bz 2.5G Ethernet

IEEE 802.3ae 10 Gigabit Ethernet

IEEE 802.3x Stroomregeling

7. Flexibel vezelcompatibiliteit

Ondersteunt multimode- en enkelmodusvezel

Met een vermogen van niet meer dan 50 W

Ondersteunt SR, LR, ER en BiDi optische modules

Technische gegevens

Toepassingen

1. Enterprise Campus Networks

Biedt hoge bandbreedte vezelaggregatie voor campusgebouwen, laboratoria, onderwijsinstellingen en administratieve netwerken.

2. Data Center Edge Connectiviteit

Ondersteunt hogesnelheidservertoegang, opslagnetwerken en aggregatieverbindingen die betrouwbare 10G-prestaties vereisen.

3Beveiligings- en videobewakingssystemen

Ideaal voor grootschalige IP-camera-implementaties waarbij hoge-resolutie videostreams een stabiele en storingsvrije glasvezeloverdracht vereisen.

Telecommunicatie en breedbandnetwerken

Geschikt voor telecomoperators, ISP-infrastructuur en grootstedelijke glasvezelbreedbandnetwerken.

4Industriële en nutsnetwerken

Levert betrouwbare glasvezelcommunicatie voor elektriciteitsbedrijven, vervoerssystemen, spoorwegnetwerken en overheidsinfrastructuurprojecten.

5. Multimedia-transmissieplatformen

Ondersteunt gelijktijdige overdracht van spraak, video en gegevens voor videoconferenties, afstandsonderwijs, uitzending en multimedia-toepassingen.

7. Smart City-infrastructuur

Het maakt hoogcapaciteits glasvezel-backbone-verbindingen mogelijk voor intelligente vervoerssystemen, openbare veiligheidsnetwerken en stedelijke digitale infrastructuur.

QC-kader

1. Kwaliteitsnormen en naleving

Industriële optische transmissiesystemen zijn ontworpen voor communicatieomgevingen die van cruciaal belang zijn voor de uitvoering van een missie, waarbij langeafstandsstabiliteit, elektromagnetische weerstand en continue werking essentieel zijn.Om een betrouwbare prestatie te garanderen onder moeilijke inzetomstandigheden,alle producten zijn ontwikkeld en vervaardigd volgens een uitgebreid kwaliteitsmanagementsysteem dat is afgestemd op internationale industriële normen.

Het productie- en verificatieproces voldoet aan:

* ISO9001 kwaliteitsmanagementsystemen
* CE- en FCC-certificeringseisen
* Naleving van RoHS
* IEC 61753 prestatienormen voor glasvezelapparatuur
* ITU-T G.694.1 golflengtespecificaties voor optische transmissiesystemen

Naast internationale conformiteitsnormen worden producten gevalideerd volgens industriële netwerk- en glasvezelcommunicatievereisten op lange afstand die vaak voorkomen in:

* Industriële automatiseringssystemen
* Netwerken van elektriciteitsbedrijven
* Vervoersinfrastructuur
* Intelligente verkeerssystemen
* Olie- en gasinstallaties
* Spoorwegcommunicatienetwerken
* Beveiligings- en bewakingssystemen

Bijzondere aandacht wordt besteed aan de betrouwbaarheid van de optische transmissie, de vermogen tegen interferentie, de bescherming tegen overspanningen en de stabiele communicatieprestaties in complexe industriële bedrijfsomgevingen.

2. kwaliteitscontroleproces

Er wordt een strikt kwaliteitscontrolesysteem van begin tot eind geïmplementeerd bij de inkoop van materialen, de optische assemblage, de validatie van de transmissie en de eindinspectie van de levering.

2.1 Inspectie van inkomend materiaal

Alle kritieke optische en elektronische componenten worden gecontroleerd voordat ze in de productielijn worden gebracht.

Onder de inspectiedoelstellingen vallen onder meer:

* Optische vezels en patchcomponenten
* Glasvezelconnectoren en -adapters
* Optische transmissie-chips
* Industriële krachtimodules
* Stroom- en bliksembeschermingsapparatuur
* PCB-assemblages en communicatieinterfaces
* Metalen behuizingen en thermische onderdelen

De binnenkomende inspectie zorgt voor de consistentie van de componenten, de stabiliteit van de transmissie en de betrouwbaarheid op lange termijn onder industriële bedrijfsomstandigheden.

2.2 Productieassemblage en optische koppelingscontrole

Tijdens de productie worden strikte assemblageprocedures uitgevoerd om een stabiele optische signaaloverdracht en mechanische integriteit te behouden.

Belangrijke controleplaatsen zijn:

* Verificatie van de optische padopstelling
* Precisie-inspectie van de vezelkoppeling
* Consistentie van het aansluitpunt
* PCB-soldeerinspectie
* Beveiliging en aarding
* Bevestiging van de warmteafvoerstructuur

Productiepersoneel en geautomatiseerde inspectiesystemen controleren gezamenlijk de assemblage kwaliteit om signaalverlies te verminderen en de transmissiestabiliteit te verbeteren.

2.3 Verificatie van de prestaties van de functie en van de transmissie

Elke eenheid ondergaat een uitgebreide transmissie- en communicatietest voor verzending.

De testprocedures omvatten:

* Verificatie van de optische transmissie-index
* Test van de functionaliteit van de relaistransmissie
* Packet forwarding stabiliteitstesten
* Validering van optische verzwakking
* Verificatie van de integriteit van de koppeling
* Continuïteitsonderzoek van glasvezelcommunicatie
* Verificatie van overbodige transmissies
* Ethernet- en industriële protocolcommunicatiecontroles

Producten worden getest onder gesimuleerde netwerkbelastingen om een stabiele prestatie van optische communicatie over lange afstanden te garanderen.

2.4 Beschermings- en betrouwbaarheidstests

Industriële optische transmissietoestellen moeten betrouwbaar werken onder elektrisch lawaaierige en milieuvriendelijke omstandigheden.

Om de betrouwbaarheid in het veld te waarborgen, worden de producten onderworpen aan:

* Test van overspanningsbescherming
* ESD-immuniteitstesten
* Verificatie van de weerstand tegen elektromagnetische interferentie
* Test van de tolerantie voor schommelingen in vermogen
* Onderzoek van de spanningen bij continue werking
* Thermische cycling en tests bij hoge/lage temperatuur

Deze procedures helpen bij het valideren van de communicatiestabiliteit tijdens real-world industriële implementatiescenarios.

2.5 Veroudering en laatste controle

Voor verzending wordt alle apparatuur onderworpen aan verlengde verouderings- en regressieproeven.

Dit proces omvat:

* Langdurig ononderbroken testen
* Stabiliteitsbewaking tijdens thermische stress
* Regressieonderzoek met volledige functie
* Controles van de consistentie van het optische signaal
* Port- en interfaceverificatie
* Etikettering en controle van het serienummer

Alleen producten die alle valideringsfasen succesvol doorstaan, worden goedgekeurd voor levering.

3. Betrouwbaarheid- en prestatietoetspunten

Om een stabiele inzet in industriële glasvezelcommunicatieomgevingen te garanderen, worden producten getest op meerdere optische en milieuparameters.

De belangrijkste verificatiepunten zijn:

* Verlies van optische invoeging
* Tolerantie voor verspreiding
* Transmissievermogen op lange afstand
* Optische relais transmissie prestaties
* ESD-weerstand
* Prestaties tegen bliksem en overspanningen
* Communicatiestabiliteit onder elektromagnetische interferentie
* Grote temperatuuraanpassingsvermogen (-40°C tot 75°C)

Deze tests helpen zowel de kwaliteit van de optische transmissie als de duurzaamheid van de hardware op lange termijn te verifiëren.

4. Professionele testapparatuur

Gedurende het hele QC-proces wordt gebruikgemaakt van geavanceerde optische en milieutestapparatuur om een nauwkeurige validatie en herhaalbare prestatiemeting te garanderen.

Tot de belangrijkste testinstrumenten behoren:

* Optische tijddomeinreflectometers (OTDR)
* Fiberoptische verliezenmeters
* Optische vermogenmeters
* ESD-simulators
* Testsystemen voor overspanning en bliksembescherming
* Omgevingstemperatuurkamers
* Industriële communicatie-analysatoren
* Langdurige verouderingsrekken

Deze instrumenten maken een nauwkeurige simulatie van real-world implementatieomgevingen mogelijk en zorgen voor een stabiele optische communicatieprestatie in industriële toepassingen.

5. Traceerbaarheid en kwaliteitsmanagementsysteem

Voor alle industriële optische transmissieproducten is een volledig traceerbaar systeem ingevoerd.

Elk apparaat is gekoppeld aan:

* Productiepartijinformatie
* Optische padtestgegevens
* Veroudering en betrouwbaarheidstestgegevens
* Componentenvoorzieningsregisters
* Kwaliteitsdocumentatie van de leverancier
* Firmware en configuratie geschiedenis
* Eindinspectieverslagen

Dit kwaliteitsmanagementsysteem maakt een efficiënte probleemopsporing, langdurige levenscyclusondersteuning en continue productie-optimalisatie mogelijk.

Het traceerbaarheidskader is met name belangrijk voor industriële en infrastructuurprojecten waarbij de continuïteit van de exploitatie en de zichtbaarheid van het onderhoud van cruciaal belang zijn.

6. Continu verbeteren en betrouwbaarheid optimaliseren

De kwaliteitsverbetering wordt voortdurend aangedreven door productieanalyse, veldfeedback en verzameling van gegevens over de inzet op lange termijn.

De activiteiten voor continue optimalisatie omvatten:

* Analyse van de stabiliteit van de optische transmissie
* Simulatie en reproductie van storingen ter plaatse
* Verbetering van de structuur tegen interferentie
* Optimalisatie van overspanning en bliksembescherming
* Verbetering van het thermisch beheer
* Evaluatie van de kwaliteitsprestaties van leveranciers
* Verfijning van het productieproces

Door het productontwerp, de teststandaarden en de consistentie van de productie voortdurend te verbeteren, kan de algehele betrouwbaarheid en stabiliteit van industriële optische transmissiesystemen verder worden verbeterd.

The ultimate objective is to provide highly reliable optical communication equipment capable of maintaining stable long-distance transmission performance in complex industrial and outdoor environments while minimizing communication interruption and field failure rates.
