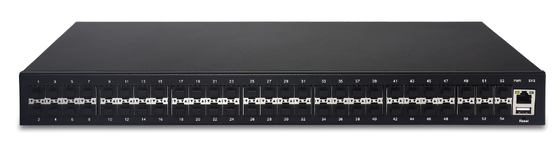

48-poort Gigabit Ethernet L3 Managed Switch
Beschrijving
IM6X48S-GW volgt het ontwerp en de materialen van industriële producten, de shell heeft een 19-inch rackontwerp, DC37-75V/AC100-240V dual power supply redundancy en andere technologieën,ondersteunt krachtige beheerfuncties, met inbegrip van systeembeheer, uitgebreide beheersfuncties van laag 2, routingbeheer van laag 3, QOS-wachtbeheer,uitgebreid netwerkbeveiligingsbeheer en toezicht en onderhoudsbeheer■ industriële ESD-bescherming van graad 3 is geschikt voor verschillende gelegenheden, zoals toepassingsvereisten in intelligent vervoer, buitenbewaking, industriële netwerken,veilige steden en andere moeilijke omgevingen.
Specificatie
|
I/O-interface
|
|
Kracht
|
AC 100-240 V
|
|
Ethernet
|
48*1000 Mbps SFP-poort
6 * 10G SFP+ glasvezelpoort
1*Poort van de console
1*USB 2.0 opslagpoort
|
|
Prestaties
|
|
Bandbreedte
|
216 Gbps (niet-blokkeren)
|
|
Pakketverzendingspercentage
|
160.7Mpps
|
|
Packet Buffer
|
16Mbit
|
|
MAC-adres
|
32K
|
|
Jumbo Frame
|
12K
|
|
Overdrachtsmodus
|
Bewaren en doorsturen
|
|
Standaard
|
|
Netwerkprotocol
|
IEEE802.3: 10Base-T
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX/FX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-X
IEEE 802.3ae 10GBASE-SR/LR GVRP
IEEE 802.3x Stroomregeling
IEEE 802.3ad Link Aggregatie
IEEE 802.1v Protocol VLAN
IEEE 802.1d Spanning Tree Protocol (STP)
IEEE 802.1s Rapid Spanning Tree (RSTP)
IEEE 802.1w Multiple Spanning Tree (MSTP)
IEEE 802.1q VLAN's / VLAN-tagging
IEEE 802.1x Network Login beveiliging
IEEE 802.1p QoS
|
|
Industriestandaard
|
EMS: EN61000-4-2 (ESD),
EN 61000-4-5 (Streem)
|
|
Netwerkmedium
|
10BASE-T: UTP-kabel van categorie 3, 4, 5 (maximaal 100 m)
100BASE-TX/1000Base-T: UTP-kabel van categorie 5, 5e of hoger (maximaal 100m) 1000BASE-X: MMF, SMF
10GBASE-LR
10GBASE-SR
|
|
Optische kenmerken
|
multi-modus:850/1310nm (0-2KM)
Eenvoudige modus:1310/1550/1490nm ((0-120KM)
|
|
Bescherming
|
|
Beveiligingscertificaat
|
CE, FCC, RoHS
|
|
Milieu
|
|
Werkomgeving
|
Werktemperatuur: -10 °C tot 50 °C
Bergingstemperatuur: -40 °C tot 70 °C
Werkvochtigheid :10%~90%, niet-condenserend
Opbergtemperatuur: 5% tot 90%, niet-condenserend
|
|
Vermelding
|
|
LED-indicatoren
|
PWR,SYS,Link,ACT
|
|
Mechanische apparatuur
|
|
Grootte van de structuur
|
Productgrootte:440*280*45mm
Bruto-gewicht van het product: 5 kg
|
|
Vermogenspanning
|
AC100-240V 50-60HZ
|
|
Maximale kracht
|
60 W
|
|
Pakketlijst
|
Ethernet-schakelaar: 1 set,handleiding: 1 PCS,certificaat: 1 PCS,stroomkabel: 1 PCS
|
Softwarefunctie
|
L3 kenmerken
|
- L3 routing
*128 IPv4-interface-invoeringen
*256 IPv4-statische routing-invoeringen
*8K IPv4 Dynamische routing-invoeringen
- RIP v1, v2
-OSPF v1, v2, V3
-IGMP v1, v2, v3
|
- Multicast routing.
*Static Multicast Route
- ARP Proxy
- DHCP Server/Relay
- VRRP.
-BFD
- PIM.
|
|
L2-kenmerken
|
- Linkaggregatie
*statische linkaggregatie
*802.3ad LACP
* Tot 64 groepen met 8 havens per groep
- Spanning Tree Protocol.
*802.1D STP
* 802.1w RSTP
*802.1s MSTP
*32 MSTP-instantie
* STP-beveiliging: Loopback detectie, TC Protect, BPDU Filter/Protect, Root Protect
|
- Loopback detectie.
- Stroomcontrole.
*802.3x Stroomregeling
- Port Mirroring.
*Een op één
*Velen-op-Een
*Flow-gebaseerd
*Tx/Rx/Beide
- LLDP, LLDP-MED
|
|
L2 Multicast
|
-1024 IGMP-groepen
- IGMP snooping.
*IGMP v1/v2/v3 Snooping
*IGMP snel verlof
*MVR
* IGMP Snooping Querier
* Beperkte IP-multicast
*Static Multicast Forwarding
|
-MLD snuffelen.
*MLD v1/v2 Snooping
*MLD Snooping Querier
* Snel vertrekken
* Beperkte IP-multicast
*Static Multicast Forwarding
|
|
VLAN
|
- VLAN-groep
* 4K VLAN-groepen
-802.1Q tag VLAN
- MAC VLAN
- Protocol VLAN
|
- VLAN VPN (QinQ)
- GVRP.
- Privé VLAN.
|
|
QoS
|
- Klasse van dienst.
*Prioriteit van de haven
*802.1p CoS/DSCP prioriteit
*8 Prioriteitsrij
*Kijklistmodus
-Bandbreedtebeheer.
*Beperking van de rating op basis van haven/stroom
* Stormcontrole
|
- Differserv.
*Diffserv klasse
*Differserv beleid
*Diffserv Service
- Auto-VoIP.
-Voice VLAN
|
|
ACL
|
- Ondersteunt maximaal 3328 items
- MAC ACL
* Bron MAC
*bestemming MAC
*VLAN-ID
*Gebruikersprioriteit
*EtherType
-Standaard IP ACL
* IP van de bron
* IP-adres van bestemming
- Tijdgebaseerde ACL
|
- Uitgebreide IP ACL
* IP van de bron
* IP-adres van bestemming
*Fragment
*IP-protocol
*TCP-vlag
* TCP/UDP-poort
*DSCP/IP TOS
|
|
Veiligheid
|
- AAA.
- DHCP snoept.
- IP-MAC-poortbinding: maximaal 32768 vermeldingen
-ARP-inspectie: maximaal 32768 inzendingen
- IP Source Guard: maximaal 1020 inzendingen
- statische/dynamische havenbeveiliging
- Tot 64 MAC-adressen per poort
- Broadcast/Multicast/Unicast Storm Control.
*kbps/verhouding/pps regelstand
-IP/Port/MAC-gebaseerde toegangscontrole
- DoS Defend
|
-802.1X
*Authenticatie op basis van haven
*MAC(Host) gebaseerde authenticatie
*Gaste VLAN
* Ondersteuning van Radius-authenticatie en verantwoording
- Havenisolatie.
-MAC-filtering
- Beveilig webbeheer via HTTPS met SSLv3/TLS1.0
- Beveiligd beheer van Command Line Interface (CLI) met SSHv1/SSHv2
|
|
Beheer
|
- Web-gebaseerde GUI
-Command Line Interface (CLI) via consolepoort, telnet
-SNMPv1/v2c/v3
- SNMP Trap/Informeer
-RMON (1,2,39 groepen)
- DHCP-optie 82
|
- CPU-bewaking
- Kabeldiagnostiek.
- Toegangscontrole.
-SNTP.
-Systeemlog.
- Dual Image.
- IPv6-beheer
- HTTP/TFTP bestandsoverdracht
|
|
MIB's
|
-MIB II (RFC1213)
- Interface MIB (RFC2233)
-Ethernet Interface MIB (RFC1643)
-Bridge MIB (RFC1493)
-P/Q-Bridge MIB (RFC2674)
-RMON MIB (RFC2819)
|
-RMON2 MIB (RFC2021)
-Radius Accounting Client MIB (RFC2620)
- Radius Authenticatie Client MIB (RFC2618)
- Afstandspeling, MIB-traceroute (RFC2925)
|
Belangrijkste kenmerken
- 6 x 10G SFP+ glasvezelpoorten, 48 x 100/1000Mbps SFP glasvezelpoorten, 1 x Consolepoort;
- Ondersteuning van gediversifieerde beheers- en onderhoudsmethoden WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM
- Ondersteuning van IPV4/IPV6-netwerkbeheerinterface en netwerkbuurbeheer
- Ondersteuning van DHCP-server, DHCPL2/L3-relay-agent, DHCPV6-service
- Ondersteuning van DNS-host- en clientconfiguratiebeheer
- Ondersteuning van SNMP V1/V2C/V3 en Trap berichtconfiguratiebeheer
- Ondersteuning van LLDP en LLDP-MED configuratiebeheer, ISDP configuratiebeheer
- Ondersteuning van het beheer van schakelplannen
- Ondersteuning van de poortmodus, de snelheidsbeperking van de poortbandbreedte, de snelheidsregeling, de stroomregeling en ander beheer, weergave van informatie over de status van het poortpaneel
- Ondersteuning van 8 groepen statische en dynamische lacp-aggregatie
- Ondersteuning van unicast/multicast/broadcast storm onderdrukking
- Ondersteuning van STP/RSTP/MSTP-productieboomprotocol en lusbeschermingsprotocol, ondersteuning van CST- en MST-configuratie, eliminatie van de tweede laaglus en realisatie van linkback-up
- Ondersteuning van VLAN-poorten, IEEE 802.1Q VLAN, Voice VLAN, VLAN double tag QinQ-configuratie.
- Ondersteuning van MAC-adresveroudering en statische MAC-adresconfiguratie
- Ondersteunt IGMP- en MVR-multicastprotocollen, ondersteunt IGMP Snooping/MLD Snooping en voldoet aan de behoeften van multi-terminal high-definition video monitoring en videoconferentie toegang.
- Ondersteuning van de auto-VoIP- en UDLD-poortconfiguratie
- Ondersteuning van IP-routing en L3-poortroutingbeheer
- Ondersteuning van ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/Route-Map/BFD/IGMP/PIM-drielagig routeren
- Ondersteuning van QOS 802.1P en IP DSCP prioriteit, port queue management
- Ondersteuning Diffserv gedifferentieerd beheer van de kwaliteit van de dienst, inclusief Class View/Policy View/IPv6 Class View
- Ondersteuning van Radius/TACACS+-server en 802.1x/Activate level/HTTP/HTTPs/Dot1x-authenticatie
- Ondersteuning van configuratiebeheer om DOS-aanvallen te voorkomen
- Ondersteuning van de beveiligingsbeheerconfiguratie en statusvraag voor toegang tot een poort
- Ondersteuning van het beveiligingsbeheer van IP-poorten op basis van IGMP Snooping/IPSG/dynamische ARP-inspectie
- Ondersteuning van ACL-beheer van IPV4/IPV6/MAC-binding
- Ondersteuningssysteemlog/poortstatistieken/poortverbinding/poortkabeltest/informatie over SFP-optische modules/EAP-pakketbewakingsbeheer
- Ondersteuning van schakelaarherstart/reset/vaste upgrade/configuratie import/export/IMG dual firmware management/IP diagnose/Chinese en Engelse software-uitwisseling
- Ondersteuning van de bewakingsweergave van de schakelaar-hardwaremodule/CPU-temperatuur, ondersteuning van de softwarefunctieinstelling en SNTP-tijdinstelling
- Gebruikers kunnen de werkstatus van de apparatuur gemakkelijk begrijpen via de vermogensindicator (PWR), de systeemoperatie-indicator (SYS), de havenstatusindicator (Link, L/A).
Toepassingen
1Metropolitaanse optische breedband- en exploitantennetwerken
Ideaal voor telecomoperators, kabeltelevisiemaatschappijen en systeemintegratoren om metro-optische transmissienetwerken, backbone-vezeltoegangsnetwerken en private breedbandnetwerken van operators te bouwen.Het ondersteunt QinQ VLAN, compleet SNMP remote management en grote capaciteit MAC adrestabel, het realiseren van stabiele multi-tenant business isolatie en lange afstand glasvezel signaaloverdracht.
2Industrie Verticale particuliere netwerken
Geschikt voor de bouw van veilige en stabiele particuliere netwerken in verschillende belangrijke industrieën:
Energie en elektriciteit: elektriciteitsdistributiecommunicatie, onderstationbewaking en ruggengraat voor de overdracht van optische vezels;
Spoorwegen en vervoer: spoorwegsignaaloverdracht, intelligent vervoer over de snelweg, ruggengraat voor verkeersbewaking;
Financiën en overheid: particuliere netwerken voor financiële kantoren, intraneten voor overheidskantoren en veilige stadsnetwerken voor openbare veiligheid;
Petroleum & Mining: gegevensverzameling op afstand van olievelden, ondergrondse industriële controle optische netwerken voor mijnen;
Onderwijs: campusvezel breedband, multimedia transmissiesystemen voor afstandsonderwijs.
3Multimedia-geïntegreerde transmissiesystemen
Ondersteunt IGMP Snooping, MVR-multicasttechnologie en Voice VLAN, waarmee gelijktijdige geïntegreerde transmissie van video-, spraak- en datadiensten wordt gerealiseerd.videoconferentiesystemen, IP-videophone-platformen en unified communication netwerken voor ondernemingen.
4Real-time video-monitoring en bewakingsprojecten
Geoptimaliseerd voor massale high-definition camera toegang, met storm onderdrukking, multicast replicatie en low-latency forwarding prestaties.buitenwegbewaking, fabriekswerkplaats real-time videobewaking en grootschalige videoverzorgingssystemen voor parken, die de langeafstandsvezelopstelling van front-endbewakingsapparatuur ondersteunen.
