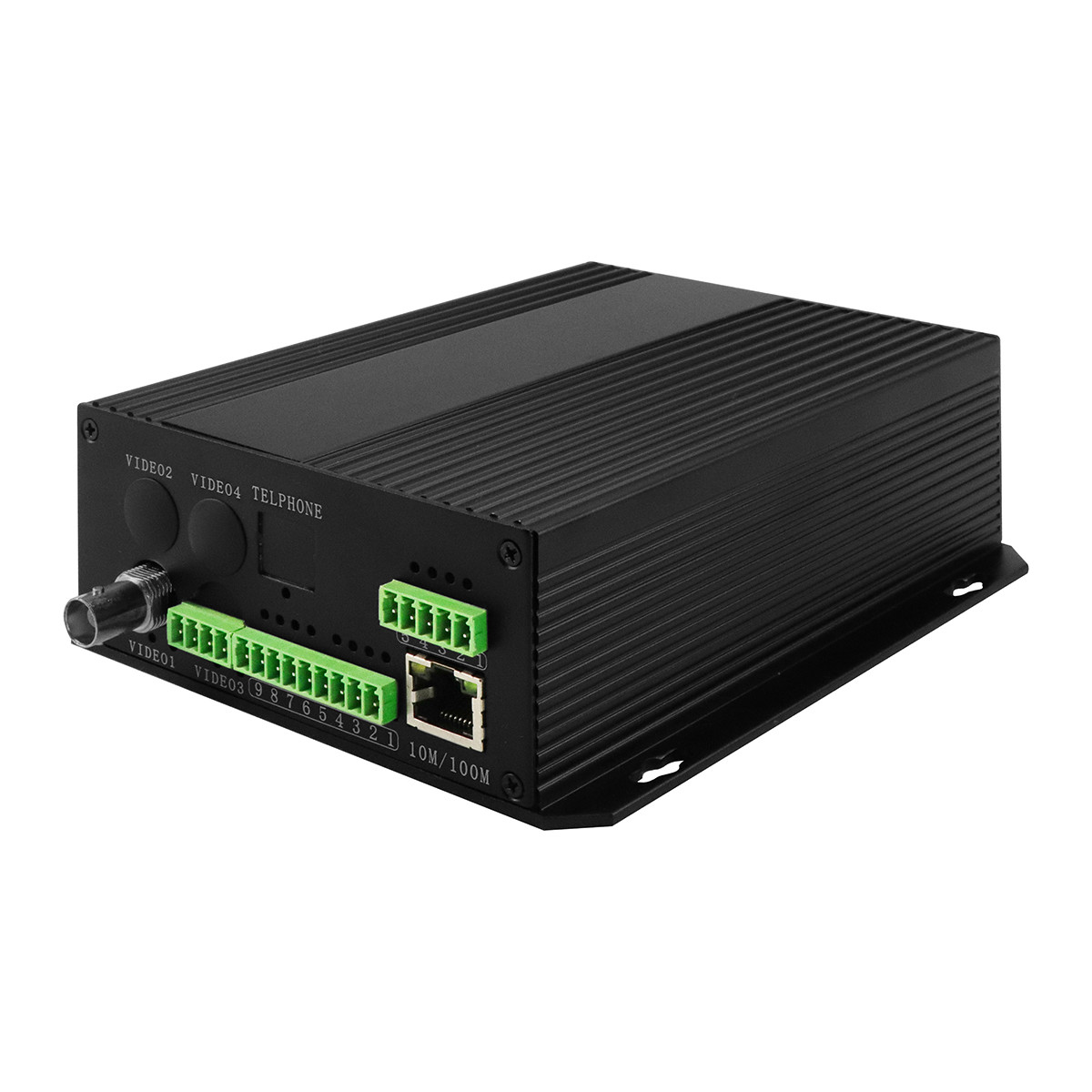

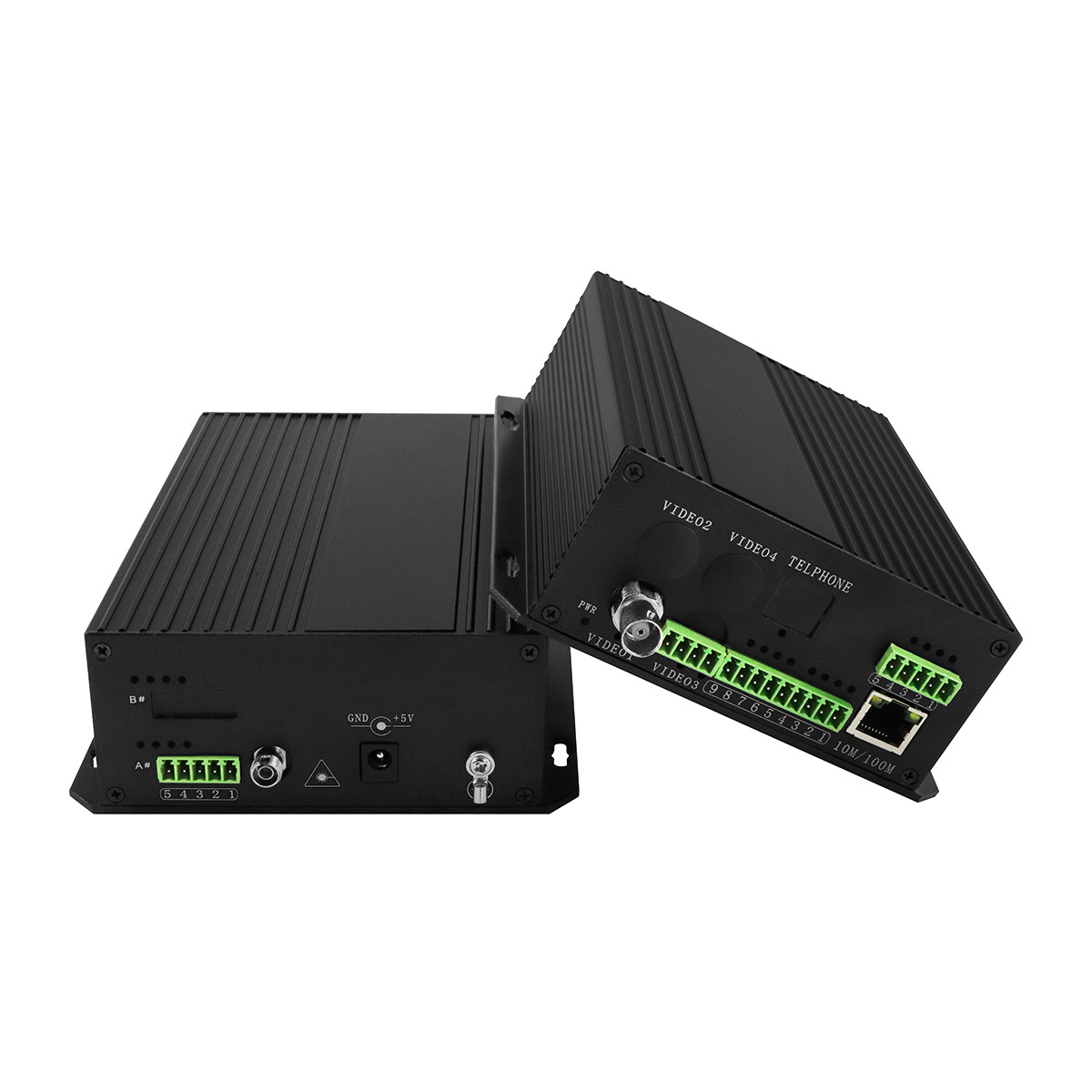

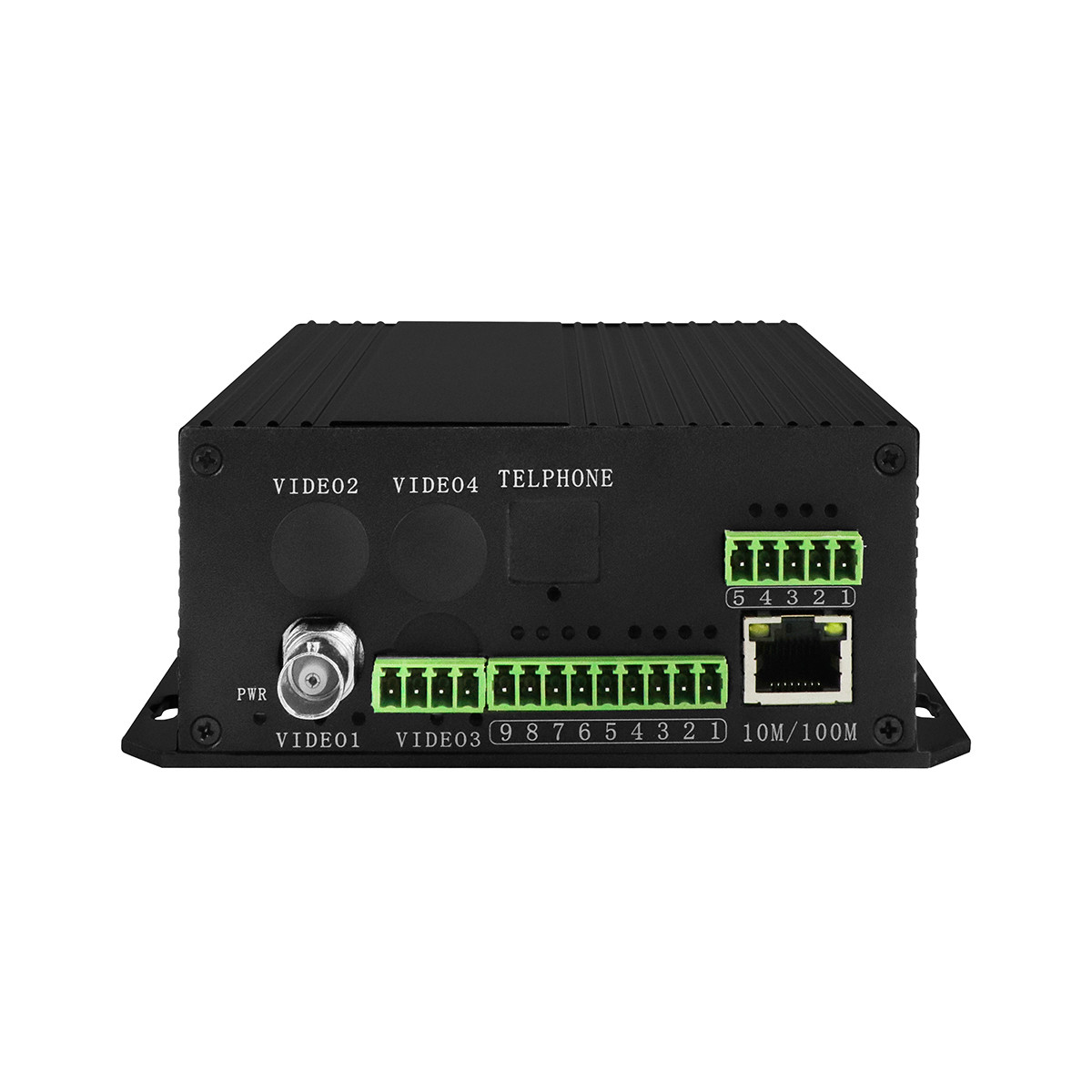

Analog Video Audio Data Dry Contact Ethernet via glasvezelconverter
Beschrijving
Modelnummer: OM610-1V↑2A↑↓3D↑↓1E2K↑↓WT/R
1Ch voorwaarts video + 2Ch tweerichtings audio + 1Ch half-duplex tweerichtings RS485-gegevens + 2Ch tweerichtings RS232-gegevens, +1 Ethernet 10/100 Mbit, + 2Ch tweerichtings alarm, (nabij contact),enkelvezel enkelmodus FC, 20 km, DC5V2A
Het is prima om je modelnaam en logo op te schrijven.
optische videozender en -ontvanger, ook wel glasvezelconverters, mediaconverters, optische videoconverters genoemd,zijn een paar CCTV-transmissieapparaten die high fidelity CCTV-signalen van video verzenden en ontvangen, audio, data, telefoon, contact sluiting, Ethernet, enz., en ontworpen om de coaxiale limiet van 500 meter uit te breiden en CCTV-signalen te krijgen verbonden tot maximaal 80 km op glasvezelkabel.
Belangrijkste kenmerken
- Robuuste metalen behuizing
- Laag verlies optische verbinding maximaal 30 dB
- Zonder EMI, RFI en grondlus
- Bi-di-transmissie op 1 glasvezel met WDM
- Hoge kwantificatie van 8BIT
- Warm plug-and-play met schakelaar
- Verkrijgbaar in stand-alone en 19?? 3U racksystemen
Specificatie
| Optische |
| Waallengte |
1310 nm/1550 nm |
| Uitgangsvermogen |
-8~3 dBm |
| Optische vezels |
Eenmodus (9/125um) 20 km tot 80 km
Multimode (50/125um) 1 km, (62.5/125um) 500m
|
| Gevoeligheid ontvangen |
-30 dBm |
| Interface |
FC/ST/SC/LC |
| Video |
| Bandbreedte |
8 MHz |
| Compatibele systemen |
NTSC/PAL/SECAM |
| Impedantie/spanning |
BNC 75Ω (ongebalanceerd) / 2.0Vp-p |
| Differentiële winst |
< ± 1% |
| Differentiële fase |
< ± 1 |
| S/N verhouding |
> 60dB ((gewicht) ((8 bit) |
| Interface |
BNC |
| Gegevens |
| Gegevensprotocol |
RS232, RS422, RS485, Manchester, BIPHASE gegevens |
| Bandbreedte |
0~300kbps |
| Foutpercentage |
10 tot 9 |
| Interface |
Terminal Phoenix |
| Audio |
| Impedantie / Spanning |
600 ohm (ongebalanceerd) / 2,0 Vp-p |
| Frequentie-respons |
10~20 kHz |
| Totale harmonische vervorming |
< 0,05% |
| Differentiële fase |
< ± 1 |
| S/N verhouding |
> 95dB (gewicht) |
| Interface |
Terminal Phoenix |
| Proefpercentage |
48k Hz |
| Resolutie |
16 bits |
| Afsluiting van contact |
| Signalinvoer |
Alarm, binaire invoer, ondersteuning TTL, RS-232/422/485 of passieve knop |
| Signaaluitgang |
Willekeurig alarm, binaire uitgang, ondersteunende TTL, RS-232/422/485 of relaisuitgang |
| Interface |
Terminal Phoenix |
| Ethernet |
| Werkstand |
Full duplex / half duplex, automatische sensing |
| Netwerksnelheid |
10/100Mbps, automatische sensing |
| Interface |
RJ45 |
| Elektrisch, milieuvriendelijk, mechanisch. |
| Werkspanning |
Stand-alone:220VAC tot 5V/12VDC, Rack: dubbel 220V/-48V AC, kaart: aangedreven door chassis |
| Werktemperatuur |
-35°C+75°C |
| Bergingstemperatuur |
-45°C+85°C |
| Vochtigheid |
0~95% niet-condenserend |
| Afmetingen en gewicht |
Stand-alone en kaart: afhankelijk van verschillende configuraties
Chassis: 19 ̊3U
|
Toepassing
- Bescherming van de snelweg en tolstation
- Stadsverkeersbewakingssysteem
- Elektronisch energie-olieveld, uitzending van televisieprogramma's
Bestelopties
| OM610-1V↑1D↓1P1E WT/R |
1ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 telefoon. |
| OM610-1V↑2D↓2A↑1E WT/R |
1ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R |
1ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch Contact sluiting Tx |
| OM610-2P1EWT/R |
2ch Telefoon + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R |
2ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 telefoon. |
| OM610-2V↑2D↓2A↑1E WT/R |
2ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R |
4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R |
4ch Telefoon+ 2ch RS485 data Rx |
| OM610-4V↑1D↓4E WT/R |
4ch video Tx + 1ch RS485 data Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R |
4ch video Tx + 1ch RS485 data Rx + 4ch telefoon |
| OM610-4V↑12D↓WT/R |
4ch video Tx + 12ch RS485 data Rx |
Veelgestelde vragen
1Mag ik mijn eigen pakdoos?
Ja, de standaard verpakkingsdoos heeft geen Chinese letters of logo.
Het is prima om je eigen versie aan te passen zoals het plaatsen van je logo, model naam of slogans op het.
2Wat zijn uw betalingsvoorwaarden?
In de meeste gevallen doen we T/T overschrijving en moet het volledige bedrag worden opgehaald voor verzending.
Voor steekproeforders ontvangen wij PayPal-betaling voor kortere verwerkingstijd.
Soms is Alipay of WeChat betalen prima, het hangt af van de gevallen.
3Heb je een certificaat?
Ja, ons bedrijf is ISO9001 gecertificeerd.
We hebben CE/FCC/RoHS/E-mark/CCC certificaten voor onze modellen.
Hoe ziet het label eruit?
Voor elk geproduceerd product zijn er 2 exemplaren, waarvan het ene op het apparaat is bevestigd en het andere op de verpakking.
Het is beschikbaar in verschillende talen en inhoud, zodat u uw logo of modelnaam erin kunt toevoegen.
