Thuis /Producten/video digitale optische convertor/HD 3G SDI Video Digitale Optische Converter Met Bidi RS485 10/100M Ethernet 20km DC5V

HD 3G SDI Video Digitale Optische Converter Met Bidi RS485 10/100M Ethernet 20km DC5V

1 paar
MOQ
Onderhandelbaar
Prijs
HD 3G SDI Video Digitale Optische Converter Met Bidi RS485 10/100M Ethernet 20km DC5V
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam van het product: HD-SDI-video-gegevens Ethernet-vezelconverter
Afmeting: 179 mm*130,5 mm*50 mm
Afstand: 20 km
Stroomvoorziening: DC5V2A
Gegevens: Bi-directionele RS485
Ethernet-tarief: 10/100Mbps
Markeren:

1ch video digitale optische convertor

,

rs485 video digitale optische convertor

,

20km video aan vezel optische convertor
Basis informatie
Plaats van herkomst: Shenzhen, China
Merknaam: Olycom
Certificering: CE RoHS FCC
Modelnummer: OM615-1D1EHDSDIWT/R
Document: video converter series.pdf
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: 1 paar in een doos, 1kg (G.W)
Levertijd: 4~8 werkdagen
Betalingscondities: T/T, Paypal
Levering vermogen: 300 paren/maand
Productomschrijving

3G SDI video RS485 data 10/100M Ethernet glasvezelconverter



Inleiding



  1. Video-Ethernet-gegevens via glasvezelzenderontvanger, ook wel video-mediaconverter genoemd, RS485-gegevens-Ethernet-naar-vezelconverter, digitale SDI-video-optische converter,verlengt HD-SDI-videosignalen voor lange afstanden tot 40 km.
  2. Deze HD-SDI-video-vezeloptische extender herkent en zendt automatisch SDI, HD-SDI-signalen, met ingebedde audio en metadata.
  3. Bovendien is deze SDI video Ethernet optische extender volledig compliant met SMPTE 259M, 292M, 424M en ITU digitale video normen, en ideaal geschikt voor gebruik in digitale signage, uitzending, staging,en HD CCTV-toepassingen



Belangrijkste kenmerken



  • Input-equalization en re-clocking op gebufferde uitgangen
  • LED-indicatoren voor de status in realtime
  • Robuuste metalen behuizing
  • Blikvast oplossing
  • Laag verlies optische verbinding maximaal 30 dB
  • Zonder EMI, RFI en grondlus
  • Bi-di-transmissie op 1 glasvezel met WDM
  • Verkrijgbaar in standalone en 3U racksystemen



Specificatie



Optische
Waallengte 1310 nm/1550 nm
Vechtvezelsoort en afstand Multimode (50/125um) 5 km, (62,5/125um) 2 km enkelmodus (9/125um) 20 km / 40 km
Overdraagkracht -5 tot -10 dBm
Gevoeligheid ontvangen -26 tot -30 dBm
Terugkeerverlies > 14 dB
Jitter < 0, 2 IU
Interface SC
Video
Signaltype HD-SDI- en SDI-videosignalen
Gewin Eenheid
Resolutie 8 of 10 bits, automatisch
Gegevenspercentages 270 Mbps, 1,485 Gbps
Operatienormen SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Automatische gegevensvergrendeling - Ja, dat klopt.



Video-invoer - zender
Nummer/type signaal 2 single-link SDI of HD-SDI video 1 voor Tx, 1 voor lokale preview
Interface 2 vrouwelijke BNC
Impedantie 750 ohm
Gegevenspercentages 19 Mbps tot 1,485 Gbps
Nominaal niveau 0.8 Vp-p
Minimum/maximale niveaus 0.5 V tot 1,0 Vp-p
Verlies van opbrengst ≥15 dB @ 5 MHz tot 1,5 GHz, ≥10 dB @ 1,5 GHz tot 3,0 GHz
Invoerkabel-equalization Automatisch voor tot -30 dB kabelverlies



Video-uitgang - ontvanger
Nummer/type signaal 2 single link SDI of HD-SDI video 1 voor Rx, 1 voor back-up / share
Interface 2 vrouwelijke BNC
Impedantie 750 ohm
Re-clocking Automatisch voor 270 Mbps, 1,485 Gbps of omzeild voor niet-erkende snelheden
Nominaal niveau 0.8 Vp-p
Minimum/maximale niveaus 0.5 V tot 1,0 Vp-p
Verlies van opbrengst < 25 dB @ 100 MHz



Gegevens
Gegevensprotocol RS485, Manchester, BIPHASE gegevens
Bandbreedte 0~300kbps
Foutpercentage 10 tot 9
Interface Terminal Phoenix



Ethernet
Werkstand Full duplex / half duplex, automatische sensing
Netwerksnelheid 10/100Mbps, automatische sensing
Interface RJ45



Elektrisch, milieuvriendelijk, mechanisch.
Werkspanning

Stand-alone:220VAC tot 5V/12VDC, Rack: dubbel 220V/-48V AC

Kaart: aangedreven door chassis
Werktemperatuur -35°C+75°C
Bergingstemperatuur -45°C+85°C
Vochtigheid 0~95% niet-condenserend
Afmetingen en gewicht

Stand-alone en kaart: afhankelijk van verschillende configuraties

Chassis: 19 ̊3U



Toepassing



  • Stadsverkeersbewakingssysteem
  • Militaire monitoring (grensverdediging, nationale defensie)
  • Industriële bewaking (luchthaven, chemische fabriek, spoorweg, enz.)
  • Bewakingssysteem voor gebouwen en campussen

HD 3G SDI Video Digitale Optische Converter Met Bidi RS485 10/100M Ethernet 20km DC5V 0



Bestelgegevens



OM610-4P2D↓WT/R 4ch Telefoon+ 2ch RS485 data Rx
OM610-4V↑1D↓4E WT/R 4ch video Tx + 1ch RS485 data Rx + 4ch 10/100M Ethernet
OM610-4V↑1D↓4PWT/R 4ch video Tx + 1ch RS485 data Rx + 4ch telefoon
OM610-4V↑12D↓WT/R 4ch video Tx + 12ch RS485 data Rx
OM610-2D↓8PWT/R 2ch RS485 data Rx + 8ch Telefoon
OM610-20D↓WT/R 20ch RS485 gegevens Rx
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R 1ch bi-di video + 1ch bi-di RS485 data + 1ch bi-di audio + 1ch bi-di contact sluiting
OM610-2D↑↓4A↑↓1E WT/R 4ch bi-di audio + 2ch bi-di RS485 data + 1ch 10/100M Ethernet
OM610-1V↑1D↑↓3A↑2K↑↓WT/R 1ch video Tx + 2ch bi-di RS485 data + 3ch audio Tx + 1ch bi-di contact sluiting



Meer productbeelden

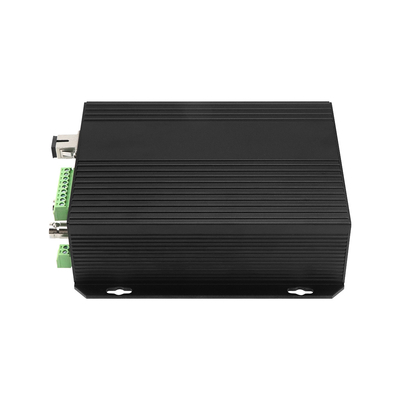

HD 3G SDI Video Digitale Optische Converter Met Bidi RS485 10/100M Ethernet 20km DC5V 1

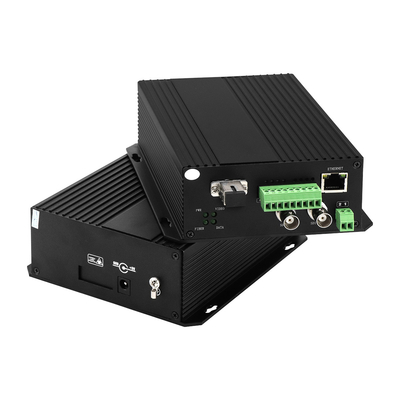

HD 3G SDI Video Digitale Optische Converter Met Bidi RS485 10/100M Ethernet 20km DC5V 2

label:

BNC-video aan vezel optische convertor

video digitale optische convertor

Metaal die digitale audioconvertor insluiten
