Olycom Smart Managed PoE Fiber Network Switch
Belangrijkste kenmerk
- Ondersteuning van het aansturen van PoE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels.
- IEEE 802.3af/aansturing op 1 ~ 8 RJ45-poorten
- 8 x 10/100/1000Mbps Auto-sensing RJ45-poorten
- 2 x 100/1000/2500Mbps SFP-vezelpoort

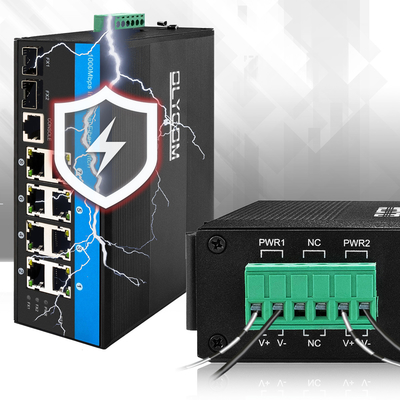

- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Voldoen aan de eisen inzake IP40-beschermingsgraad en industriële EMC-kwaliteit

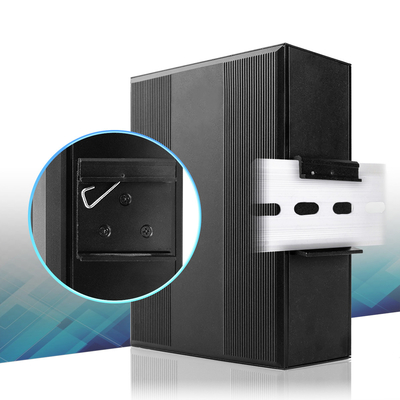

- DIN-spoor- of wandinstallaties
- Vermogensbereik tot 100 meter
- Voldoen aan de FCC- en CE-normen
- Temperatuur van de bedrijfsomgeving: -40°C/75°C
- Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
- Ondersteun IEEE802.3az EEE ((Energie-efficiënte Ethernet) beheer, optimaliseer het stroomverbruik
- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
- Ondersteuning van QoS, transportclassificatie QoS, CoS, bandbreedtebeheer ((invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde diensten
- Ondersteuning voor IEEE802.1q VLAN, VLAN-poort, Mac-gebaseerd VLAN, IP-subnet VLAN, Protocol VLAN, VLAN-converter, MVR
- Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
- Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet-server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Neem contact met ons op voor een webhandleiding of CLI-handleiding
Technische gegevens van een 2.5G-beheerde switch
| Productnaam |
10/100/1000Mbps beheerde industriële PoE-vezelswitch ((2F+8TP) |
| Model nr. |
IM-FP288GW |
| Haven |
2*100/1000/2500Mpbs SFP-poorten
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
8*10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
| Protocol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Overschakeling van functies |
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systeembandbreedte: 26 Gbps (niet-verkeersopstopping)
Uitwisselingspercentage: 19,344 Mpps
DRAM-grootte: 128M
Flitsgrootte: 16M
Pakketbuffergrootte: 4 Mb
VLAND-ID: 4096
MAC-adrestabel Grootte: 8K
Jumbo Frame: 9.6KB
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
LED's
Energie, netwerk, glasvezel
PWR: Kracht
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid ((af als het 100Mb/s is)
Fibre: FX1/FX2
| Stroomvoorziening |
Inlaatspanning: 48V (maximaal 52V)
PoE-uitgangsspanning: 48V
Eenmalig PoE-uitgangsvermogen: 30W ((poort 1~8)
Maximaal budget: 240 W
Omgekeerde aansluiting: ondersteuning
|
| PoE-bedrading |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
| Milieu |
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverstroming: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de in punt 3.4.2 bedoelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A112020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 158*115*60 mm
Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,75 kg/0,9 kg ((Netto/bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |
Veelgestelde vragen
Mag ik mijn eigen pakdoos?
Ja, de standaard verpakkingsdoos heeft geen Chinese letters of logo.
Het is prima om je eigen versie aan te passen zoals het plaatsen van je logo, model naam of slogans op het.
Wat zijn uw betalingsvoorwaarden?
In de meeste gevallen doen we T/T overschrijving en moet het volledige bedrag worden opgehaald voor verzending.
Voor steekproeforders ontvangen wij PayPal-betaling voor kortere verwerkingstijd.
Soms is Alipay of WeChat betalen prima, het hangt af van de gevallen.
Hoe kan ik het apparaat installeren?
A: Elk model in deze serie ondersteunt DIN35/Wandmontage.
Het vereist noodzakelijke accessoires bij de installatie zoals schroeven, montagepakket, enz., waarvan sommige in de verpakkingsdoos zijn opgenomen, andere niet.
Ondersteunt uw switch 155 Mb/s transceivers?
A: Ja, de optische snelheid is 100M/1000M/2500M. Configureer gewoon 100M snelheid in de beheerinterface, megabit-modules werken.
Kan ik de PoE-functie uitschakelen voor sommige poorten als dat nodig is?
A: Ja.
Alle PoE-beheerde schakelaars in deze serie ondersteunen PoE-beheer
Stel de PoE-status gewoon in via de web GUI of CLI.
Doe je SKD/CKD?
A: Ja.
Als fabriek hebben we hier al vele malen mee te maken gehad.
